ZU902-基于XILINX ZU15EG的高性能FMC+载板

板卡介绍

ZU902是一款基于XILINX Zynq UltraScale+ MPSoCs系列，芯片型号为ZU15EG-2FFVB1156的一款高性能FMC+载板。该芯片将四核ARM Cortex-A53和FPGA可编程逻辑集成在一颗芯片上。该板卡为用户提供了丰富的外设接口。

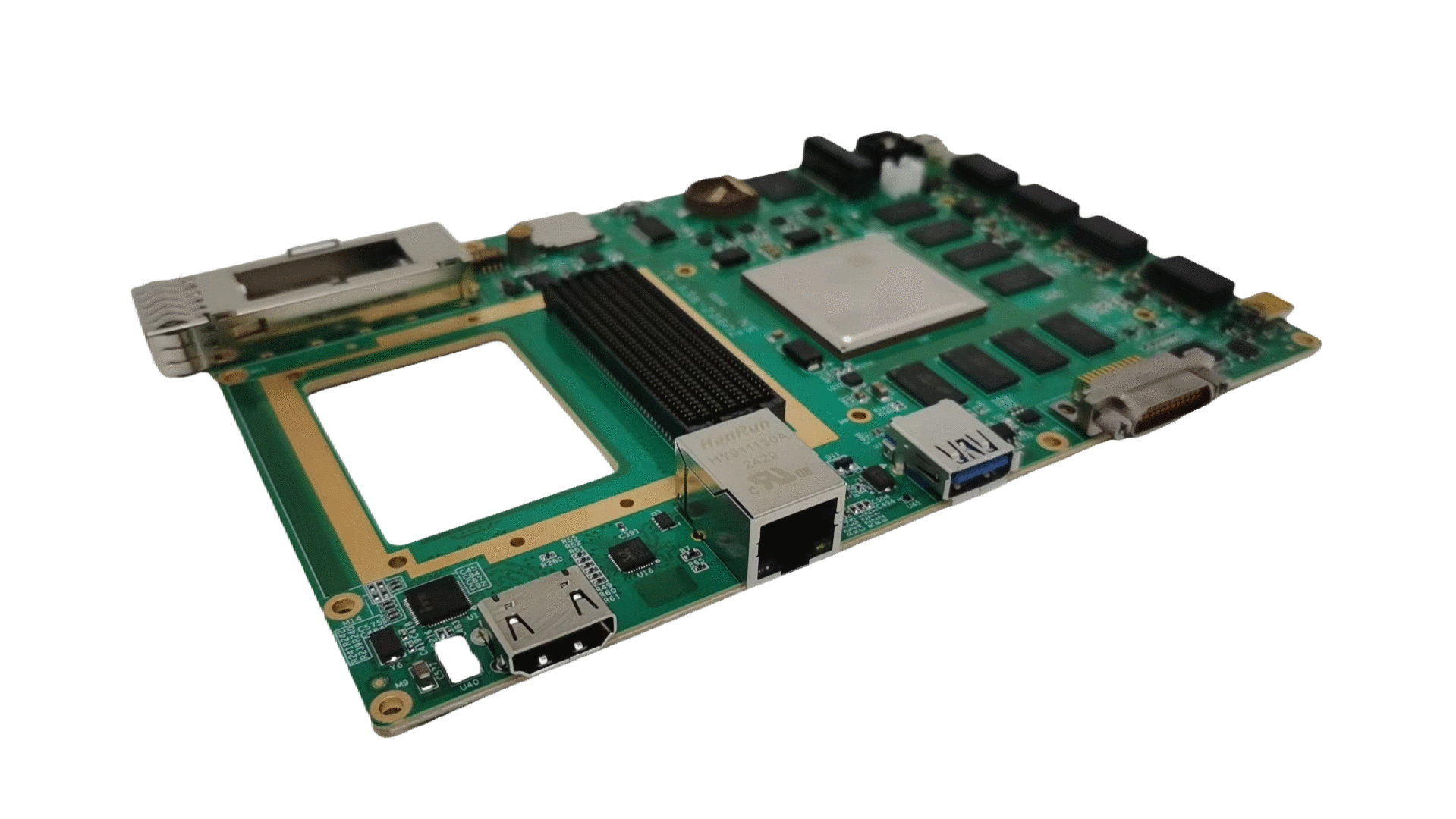

板卡照片

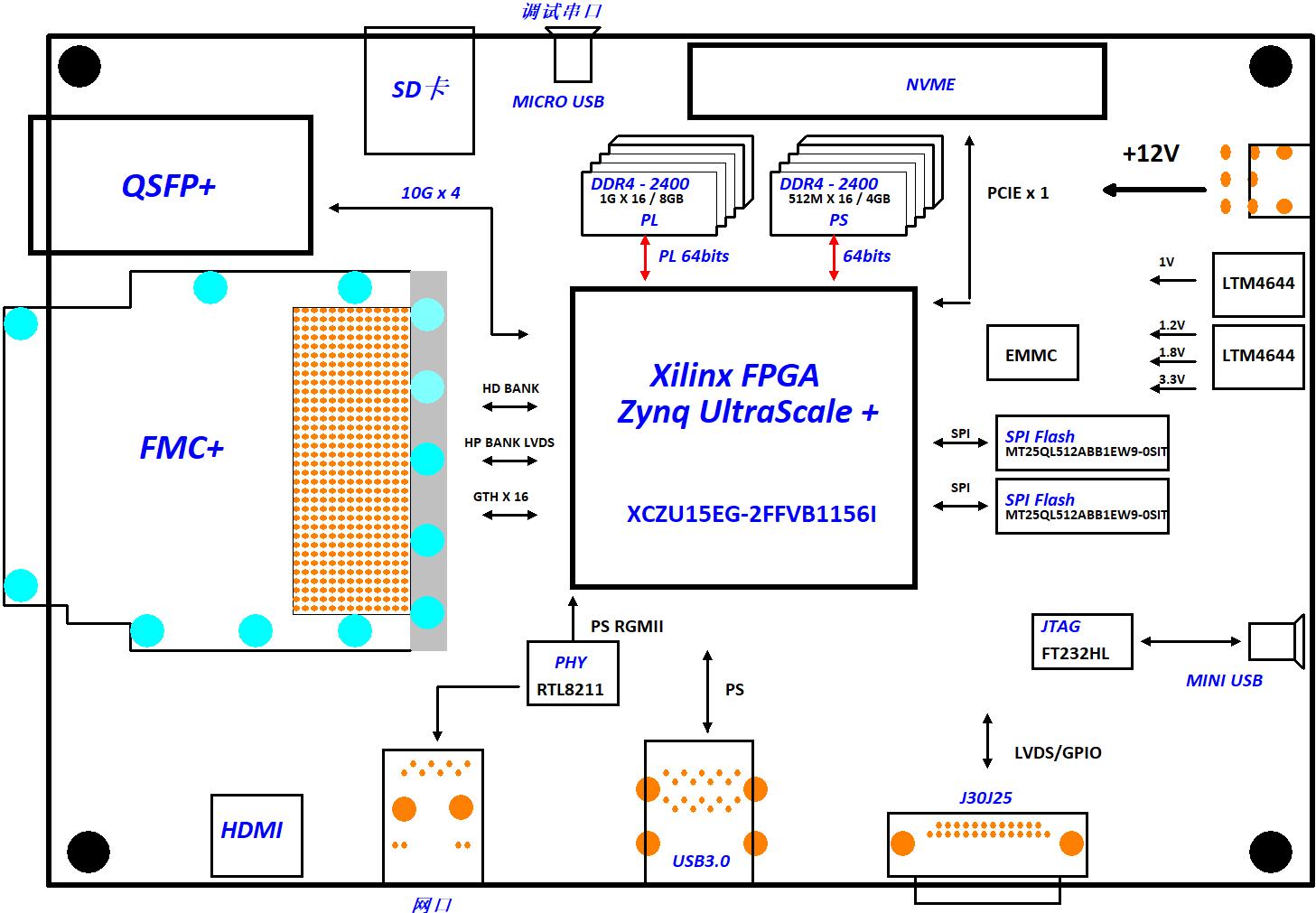

原理框图

技术指标

PL接口：

☆一个FMC+接口。

☆Serdes速率15Gsps。

☆1个QSFP+光纤接口，速率最大4 x 15Gsps。

☆一组64位DDR4，芯片型号为MT40A1G16KNR-075:E，总容量为8GB,带宽大于16GB/S。

☆J30J扩展IO接口，型号为J30J-25ZKW-J。9对差分或18个单端，引自BANK44,BANK电压可以灵活设置修改。

PS接口：

☆一组64位DDR4，芯片型号为MT40A512M16LY-062E ITE，总容量为4GB。

☆两个512Mb的QSPI FLASH,芯片型号为MT25QL512ABB1EW9-0SIT。

☆一个USB3.0接口。

☆一个千兆以太网接口。

☆一个M.2 SSD接口。

☆一片8GB的EMMC存储芯片。

☆一个HDMI显示接口。

☆一个调试串口，连接器为MICRO USB。

☆一个JTAG接口，连接器为MINI USB。

其他：

☆板卡尺寸：185mm x 120mm。

☆工作温度：-40℃～+55℃。

典型应用

ZU902 搭配 FMC190 高速 ADC/DAC 子卡，即可构成一套完整的高速数据采集与回放系统。系统以 ZU15EG 为主控，完成高速 ADC 采集、板载 DDR4 大容量缓存、千兆以太网数据上传/文件下发，以及 DAC 循环回放与触发采集；PS 端运行 FreeRTOS + lwIP，通过 TCP（端口 8000）与上位机通信。

主要指标：

☆ADC 双通道 16 bit 采集，采样率 3 GS/s；

☆DAC 双通道回放，数据宽度 256 bit，经 JESD204B 输出（每通道 4 lane）；

☆板载 8 GB DDR4 作为采集与回放的大容量缓存；

☆千兆以太网与上位机交互，典型吞吐约 30 MiB/s。

三种工作模式：

☆MODE0 —— 8 GB 连续采集，写满后单次读取上传；

☆MODE1 —— 上位机下发 8 GB 文件，DDR4 循环读出并驱动 DAC 回放；

☆MODE2 —— 环形采集 + 触发，保留触发点前后各 4 GB 数据。

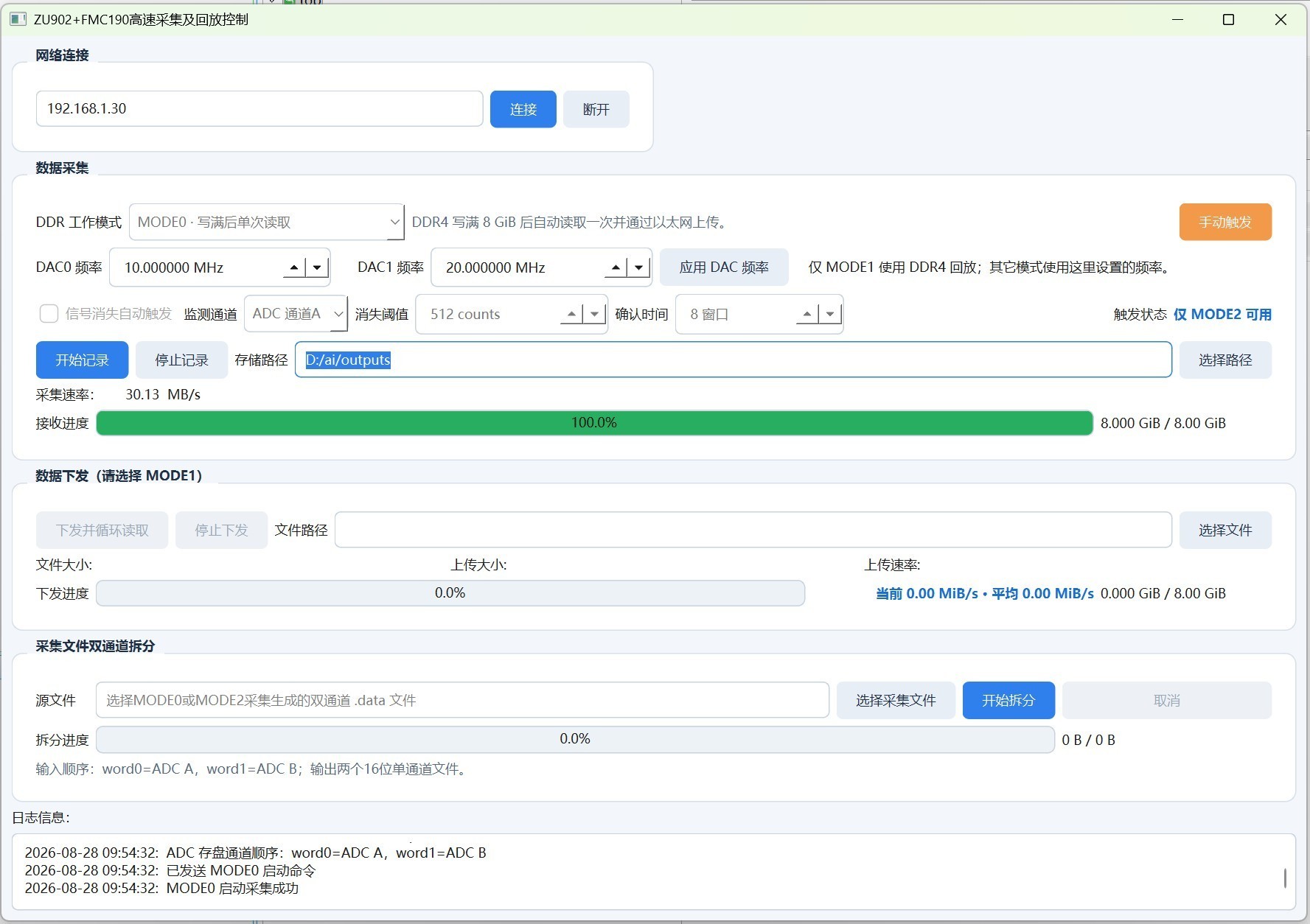

上位机软件：

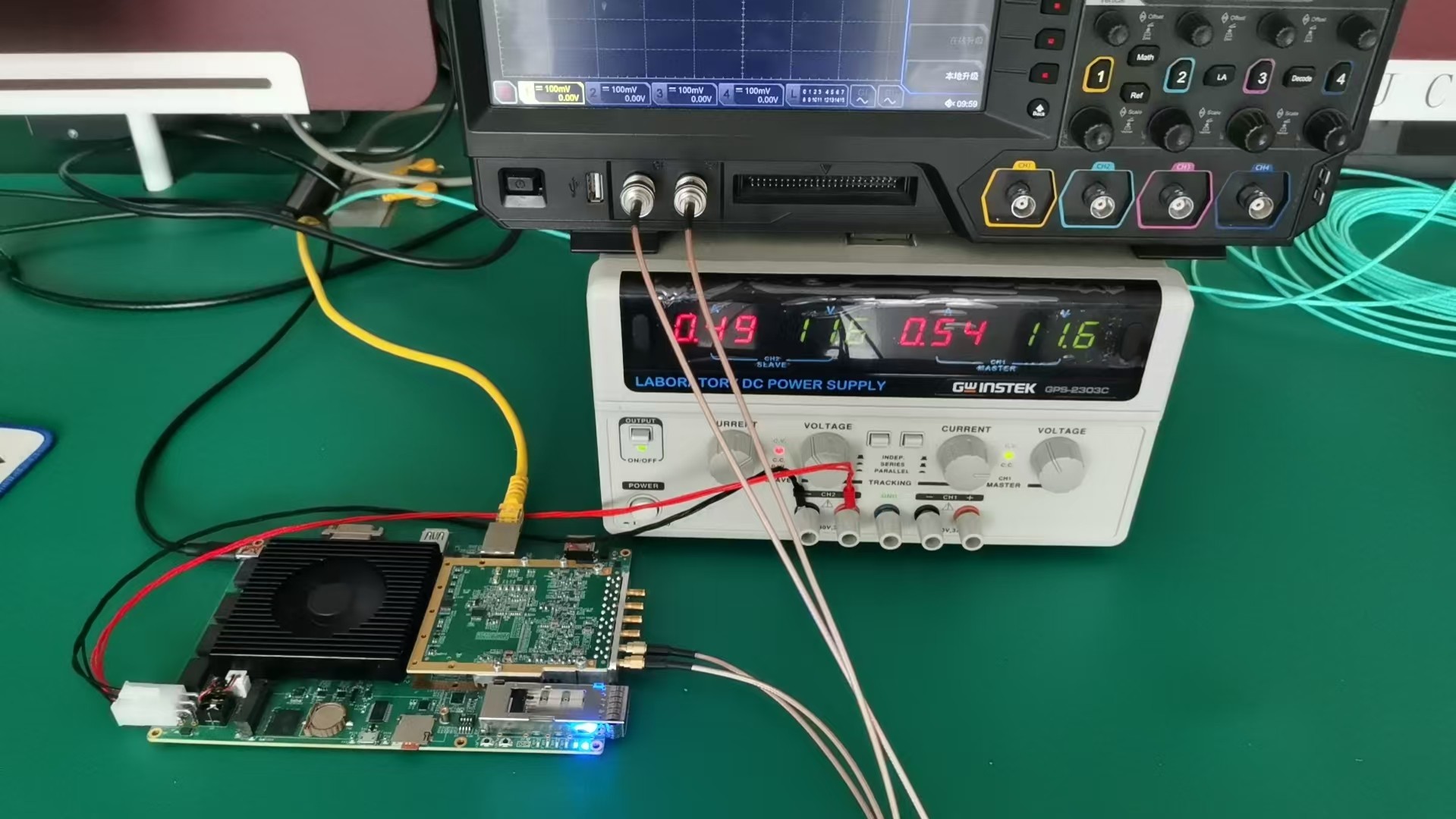

现场照片：
