PCIE903-基于XILINX VU3P的PCIE3.0高性能FMC+载板

PCIE-903是一款基于XILINX XCVU3P-2FFVC1517I的PCIE3.0 X 16高性能板卡，板卡集成FMC+连接器，可与公司的全系列FMC子卡实现对接。可将AD采集的数据通过PCIE总线上传至上位机并实时存盘，也可以将上位机数据实时下传给DAC进行回放。

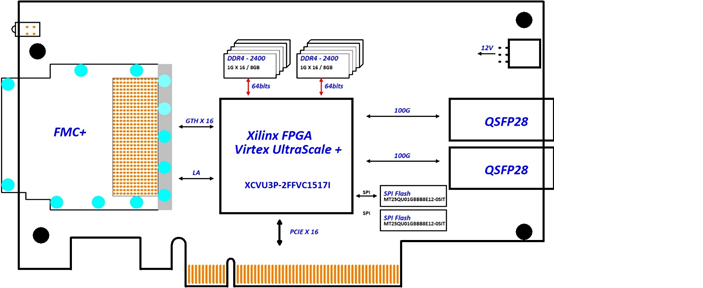

一， 框图

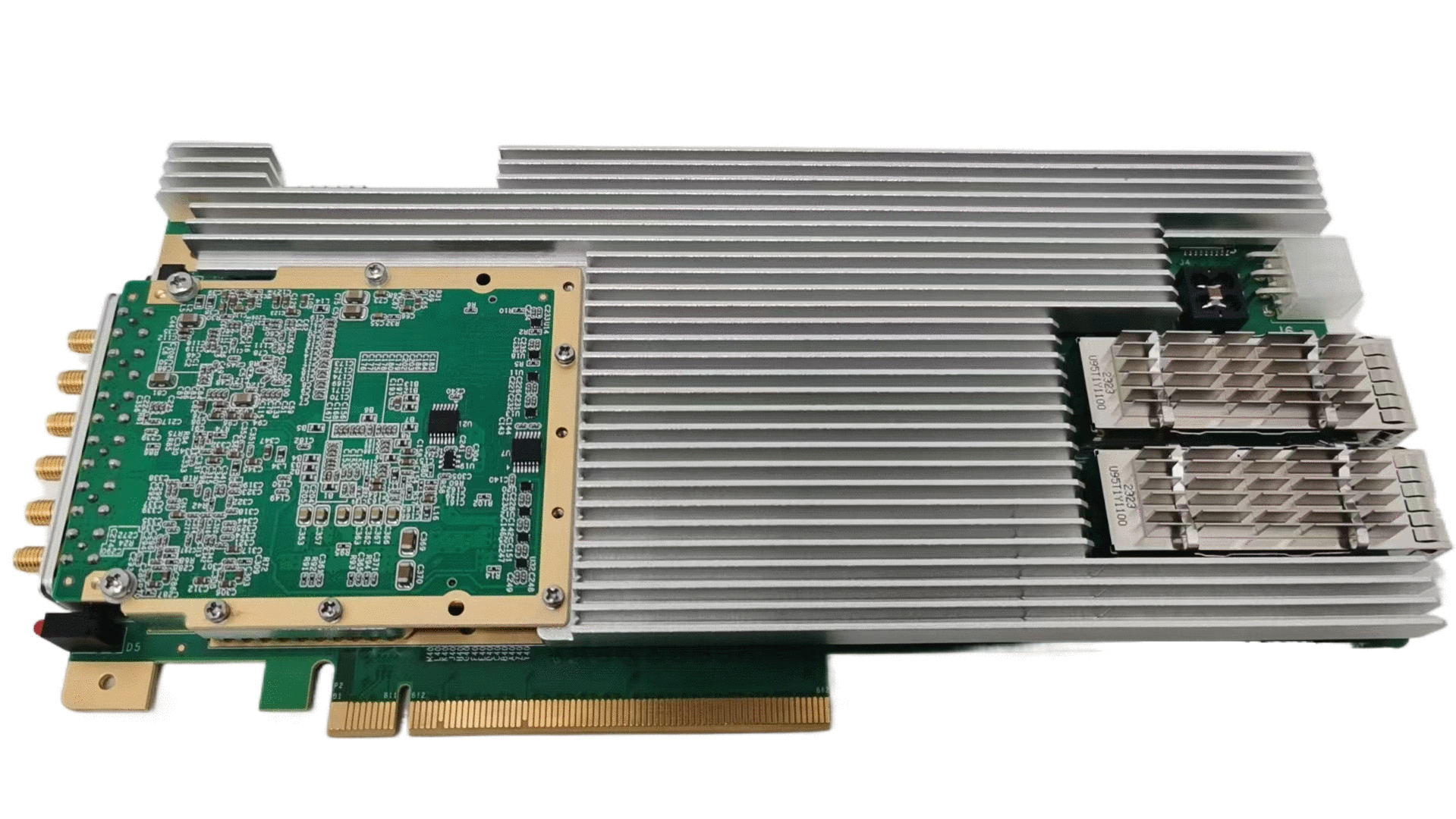

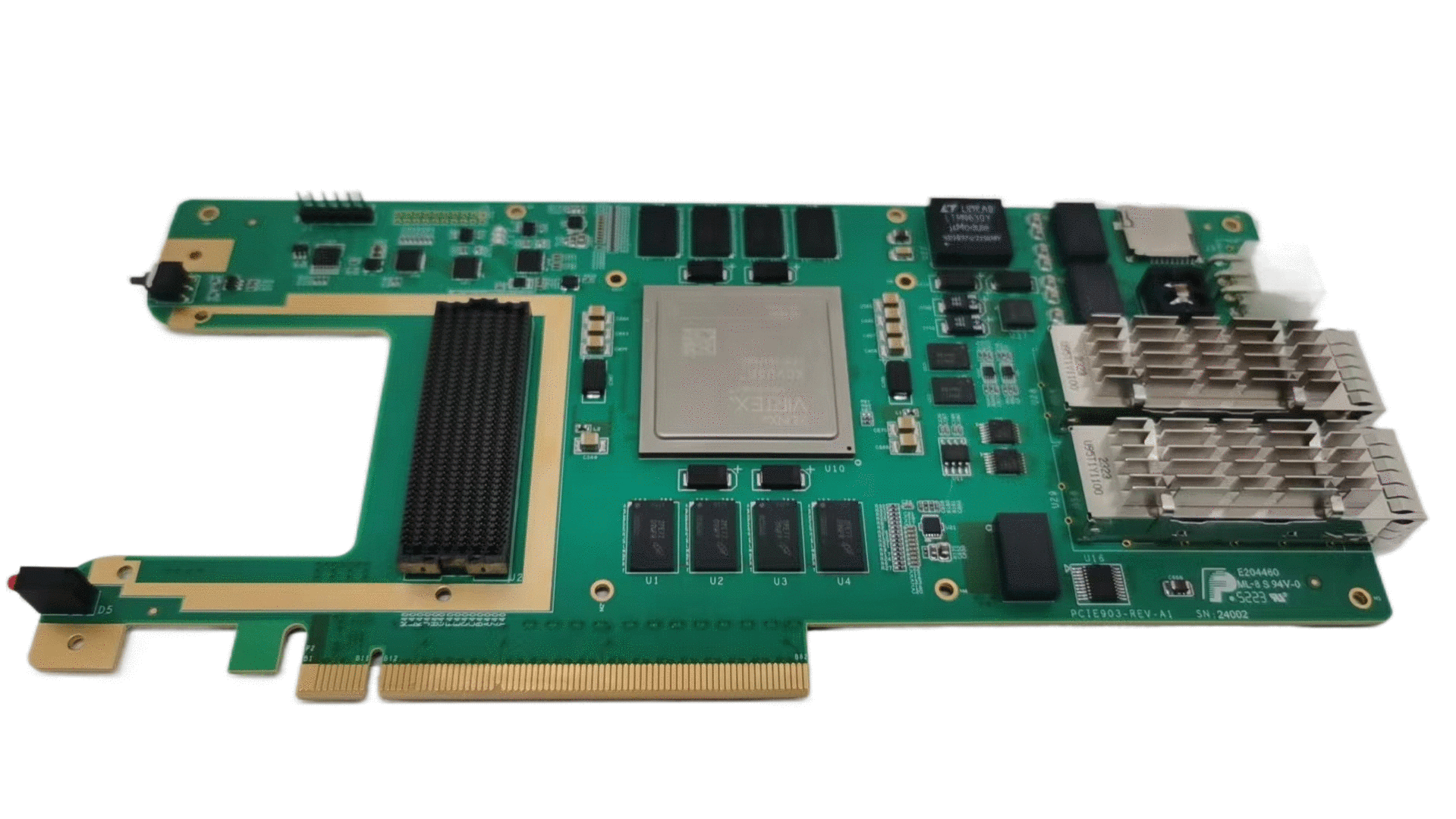

二， 产品图片

三， 技术指标

FPGA型号：XILINX XCVU3P-2FFVC1517I

DDR4型号：MT40A1G16KNR-075:E

DDR4容量与带宽：两组DDR4,总容量16GB,带宽32GB/S.

PCIE接口：PCI Express Gen 3 x 16

DMA支持：支持XDMA

光纤：两个QSGFP28, 4 x 25Gsps

FMC接口：FMC+(HPC)接口，符合VITA57.4规范

前面板具有复位按键和LED指示

DMA上行速率：大于8GB/S

DMA落盘速率：大于4GB/S

提供windows和linux下的驱动程序和测试例程

四， 与FMC162组合

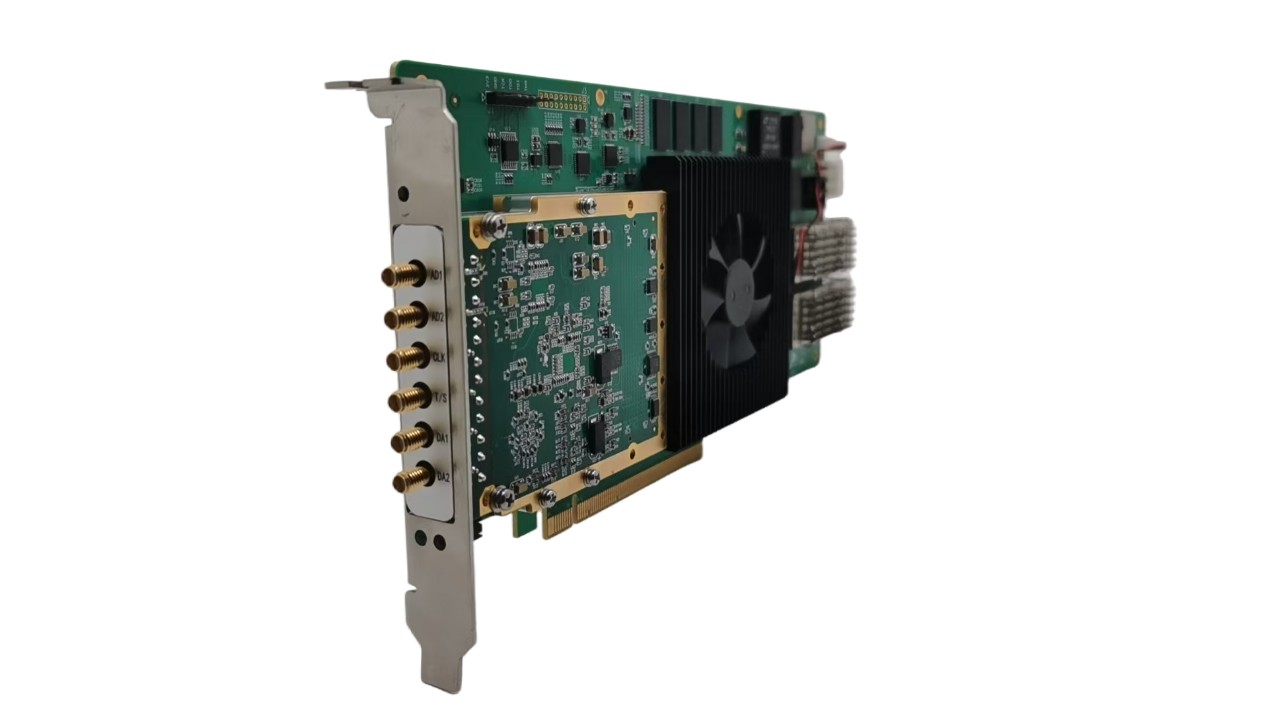

与FMC162对接组合成两通道1Gsps AD，两通道1Gsps DA数据采集卡，如下图：

五，   基于PCIE总线的AD上传应用例程

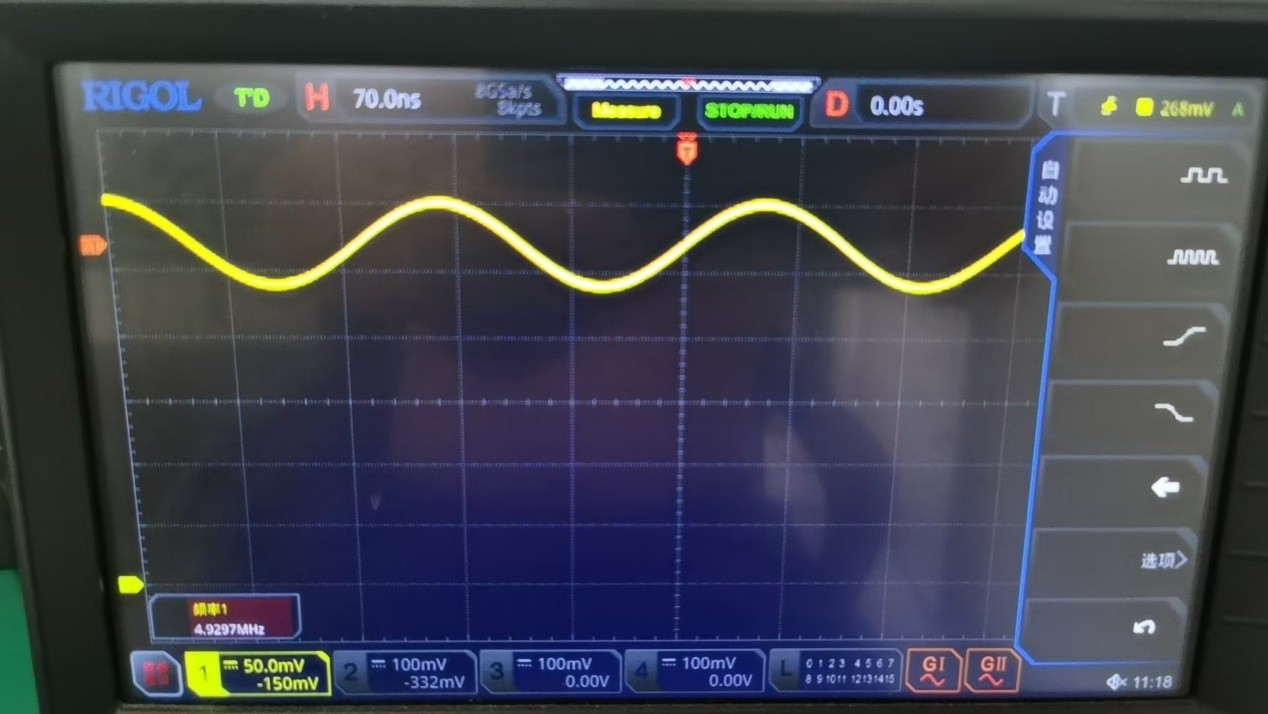

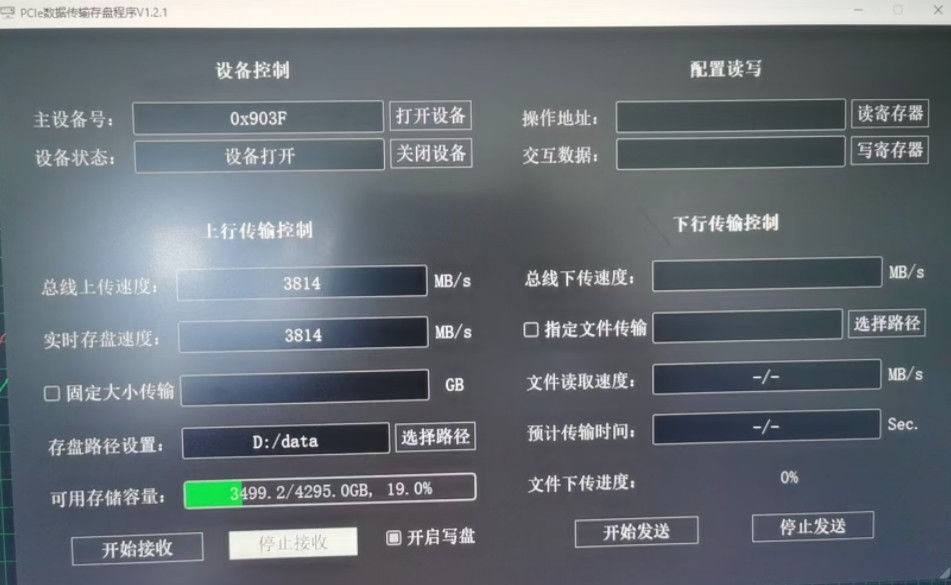

两个AD输入分别接5MHz和10MHz信号源，上位机软件启动采集后，可实时将AD数据通过PCIE总线上传到上位机并存盘，带宽4GB/S。

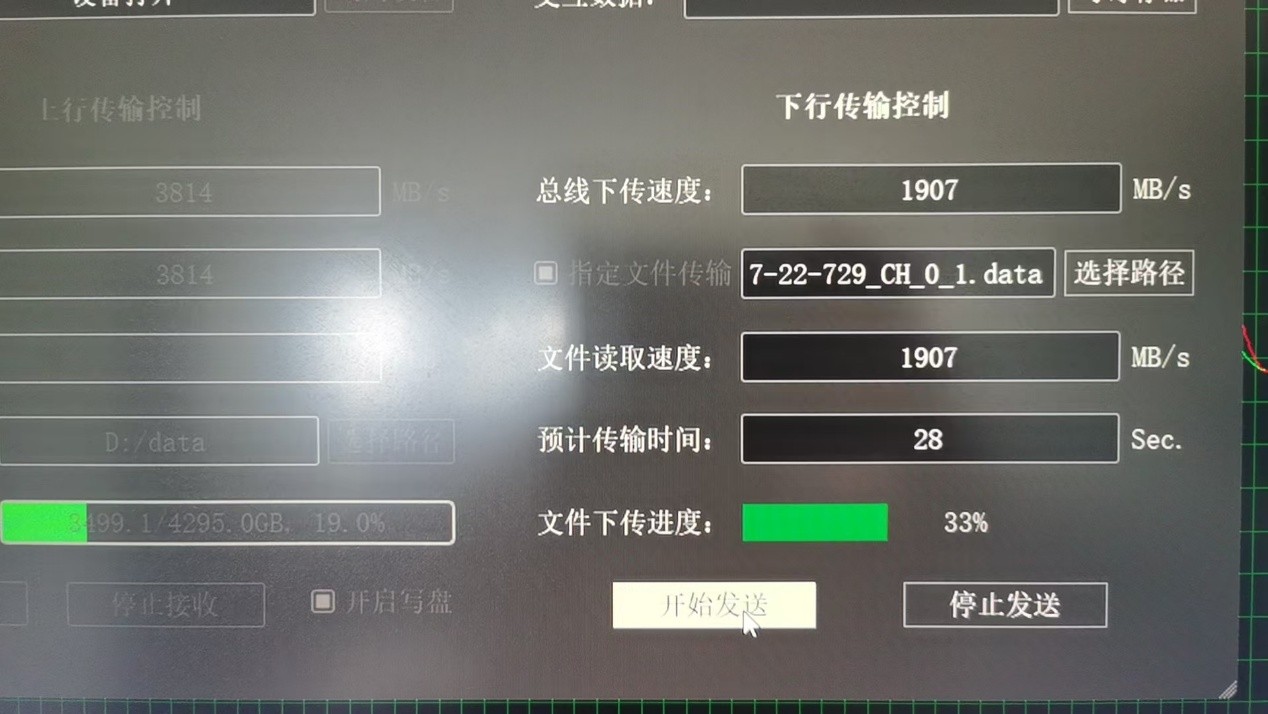

六，基于PCIE总线的DA回放应用例程

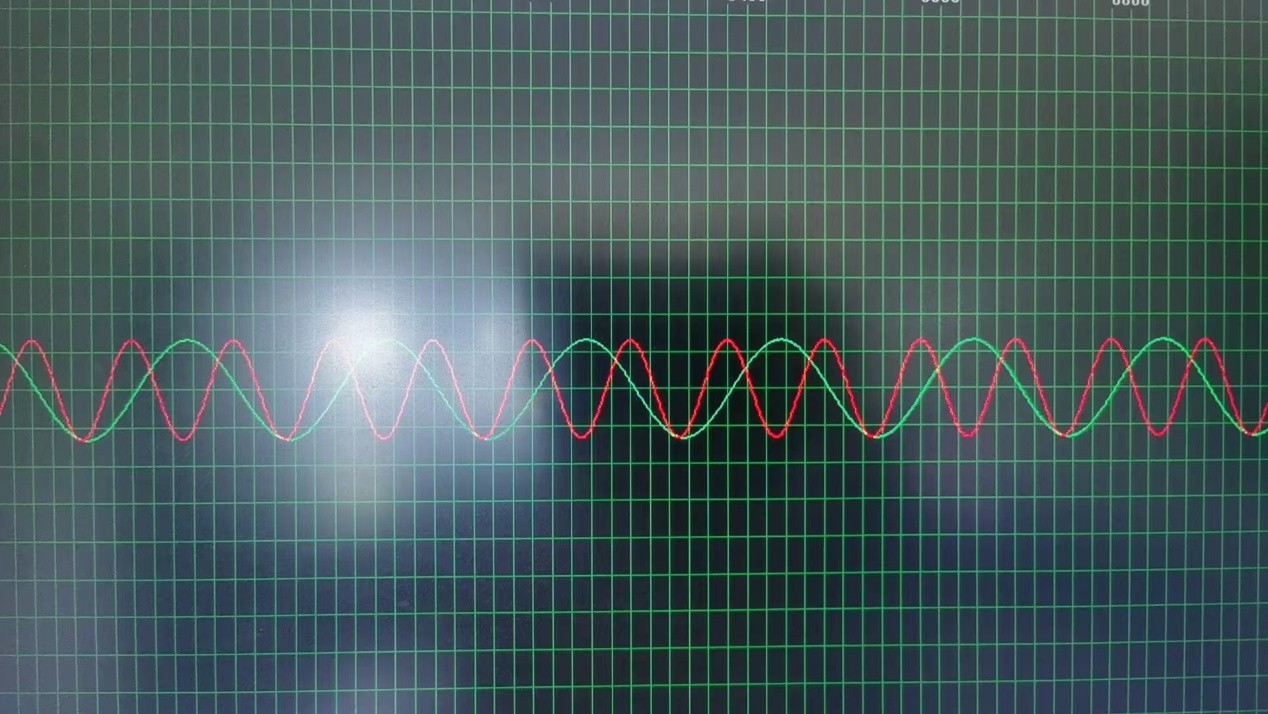

将存下来的AD1数据文件通过上位机下发给DA，可实现波形的连续实时回放。
