基于XILINX VU9P的PXIE主板

板卡介绍

这是一款基于XILINX Virtex UltraScale+系列，芯片型号为XCVU9P-2FLGB2104I的一款高性能PXIE主板。该板卡符合PXIE标准，包含一片XCVU9P-2FLGB2014I、1组80-bit/8GB DDR4接口、4路SFP+接口，1路千兆网口，扩展一个FMC连接器。

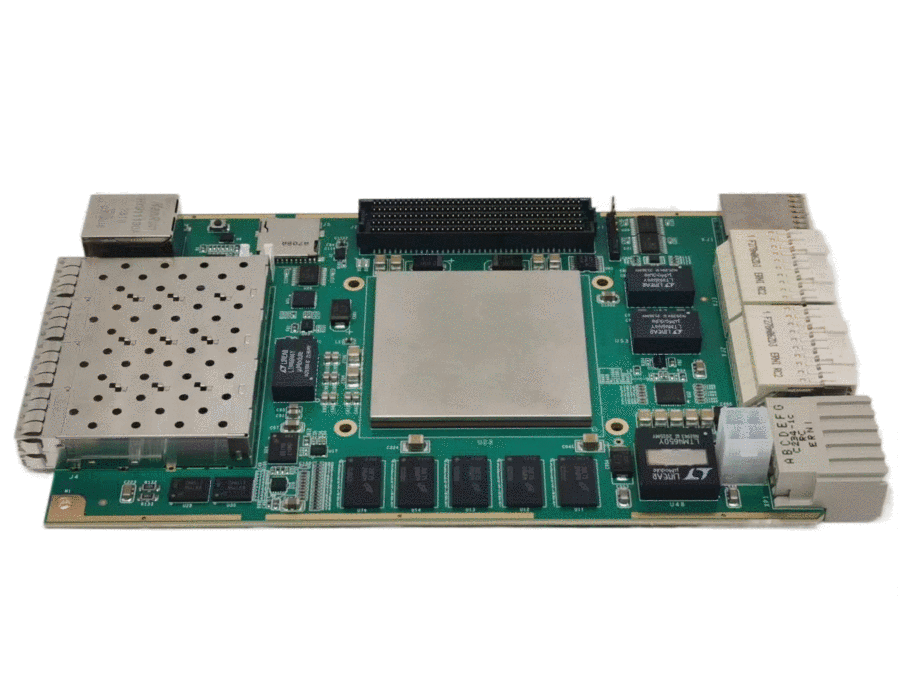

板卡照片

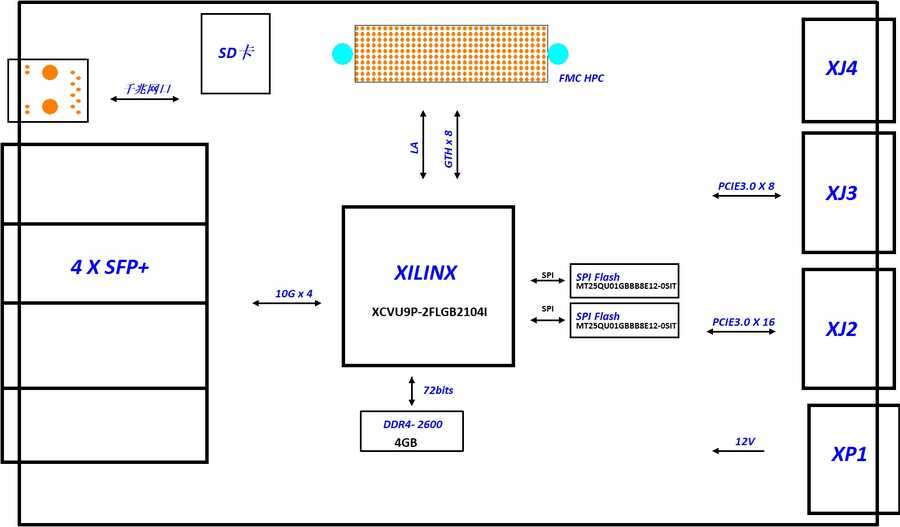

原理框图

技术指标

☆FPGA型号为XILINX XCVU9P-2FLGB2104I。

☆支持一组72位DDR4，每组容量为4GB,带宽大于16GB/S。DDR4颗粒型号为MT40A512M16LY-062E ITE。

☆四路SFP+光纤接口能够支持SRIO Gen2、Aurora协议、TCP/IP协议。实现同时4路光纤双向数据传输，且双向标称传输速率不低于10Gbps；

☆板卡配备1个千兆网口，传输协议支持UDP：

☆XJ2连接器支持一路PCIE3.0 X 16。

☆XJ3连接器支持一路PCIE3.0 X 8。

☆FMC接口：符合VITA57.1规范。

☆结构：标准3U PXIE导冷结构。

☆工作温度：-40°~55。

☆功耗：50W。
