基于AD9166的多通道同步信号发生器

这是一款基于多片AD9166的波形回放卡,上位机通过网口下发24种基带波形数据预存到板卡EMMC中，上电后通过拨码开关设置选择三种基带波形数据到DDR4中缓存，通过DA输出。

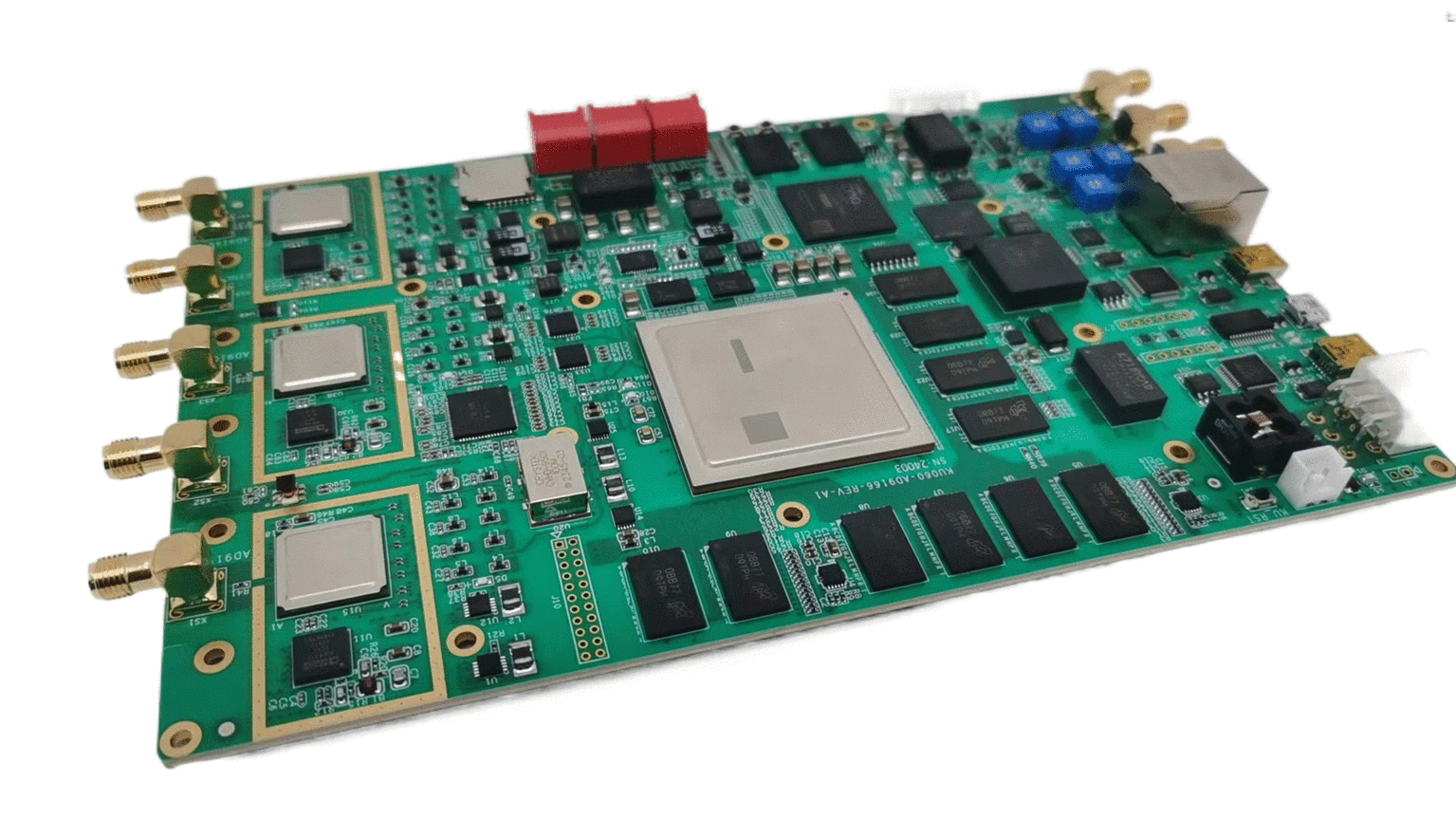

板卡照片

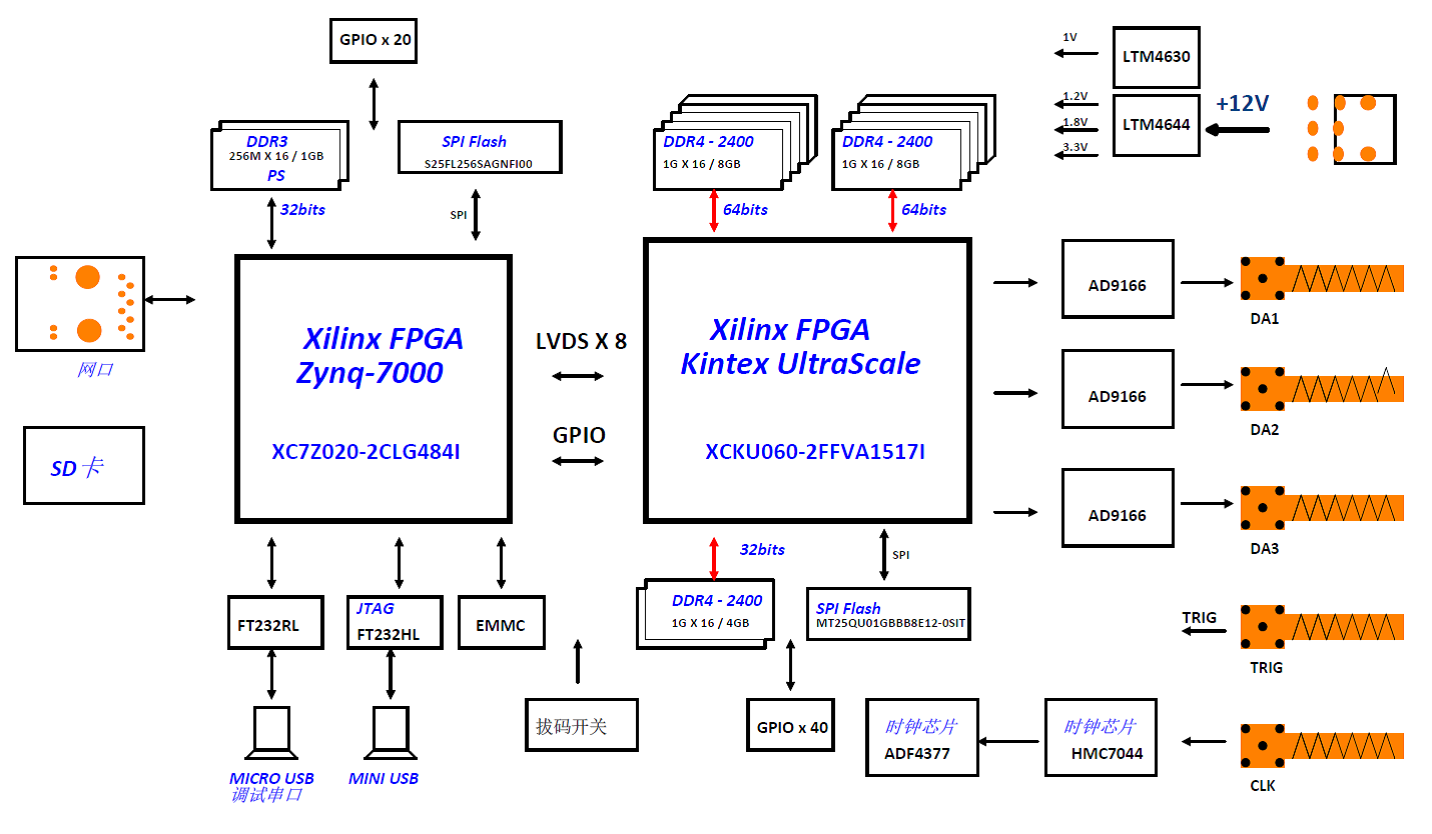

原理框图

技术指标

☆FPGA型号：XCKU060-2FFVA1517I和XC7Z020-2CLG484I。

☆DAC型号：AD9166BBPZ。

☆DAC分辨率：16bits。

☆DAC更新速率：12GSPS。

☆直流耦合输出。

☆每组DDR4读写带宽：>16GB。

☆同步：支持多通道同步，精度小于50pS。

☆输出功率：4.3dBm。

☆数据传输：8个LANE JESD204B。

☆时钟芯片型号：HMC7044和ADF4377。

☆支持板载时钟/外部时钟

☆板卡尺寸：200mm X 130mm。

☆工作温度：-40℃～+85℃。

实际测试

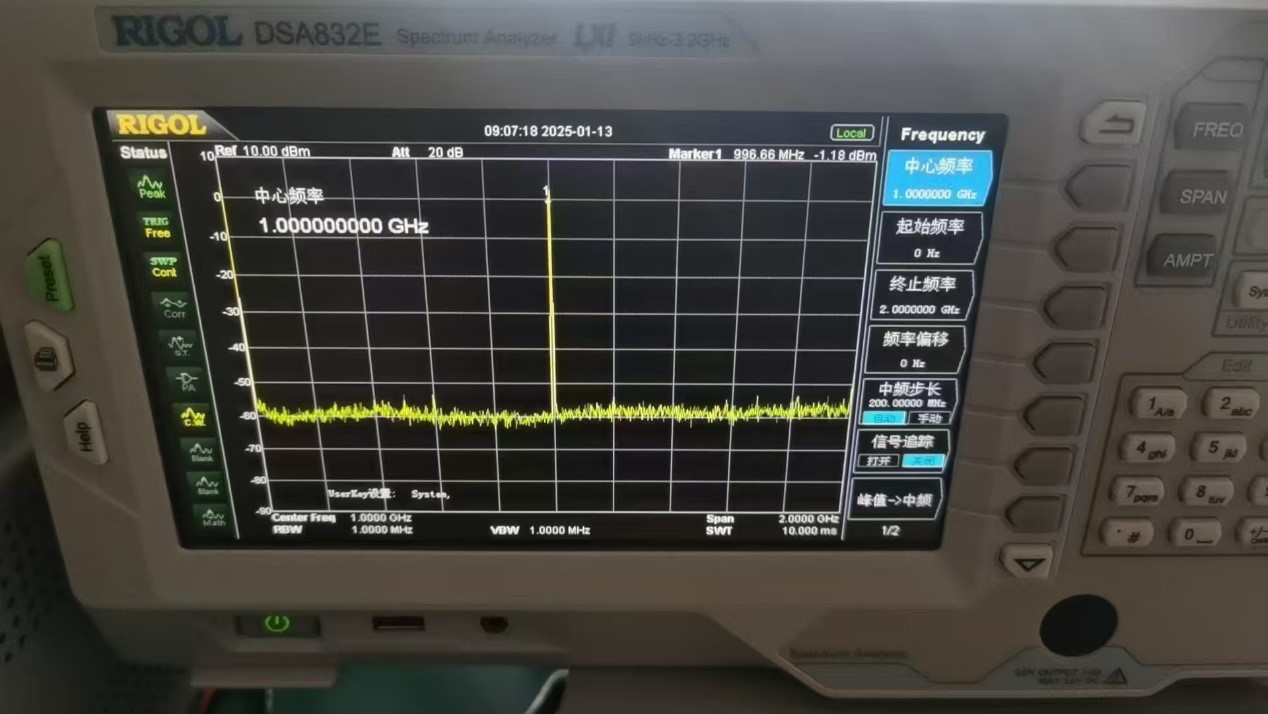

输出1G信号波形

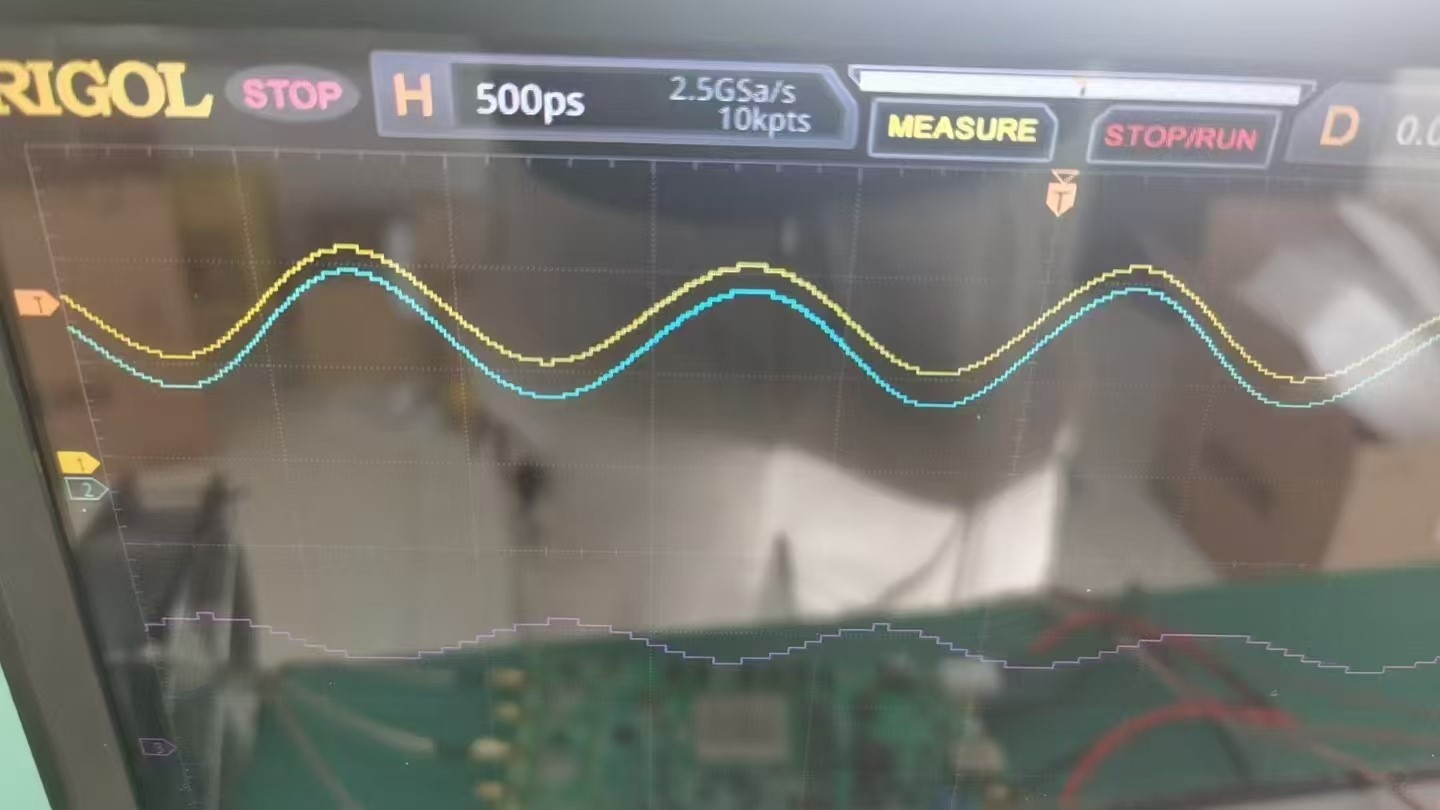

同步精度测试
