板卡介绍

ZU909是一款基于XILINX Zynq UltraScale+ MPSoCs系列，FPGA芯片型号为ZU15EG-2FFVB1156，集成4片ADRV9009的软件无线电验证平台。实现8发8收，支持多通道同步，200MHz带宽，75MHz-6GHz,提供一个千兆网口，一个HDMI显示接口，一个USB3.0接口，一个SD卡接口，一个40G光口。

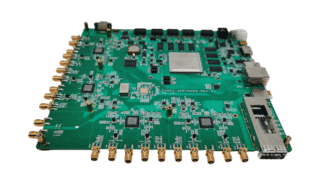

板卡照片

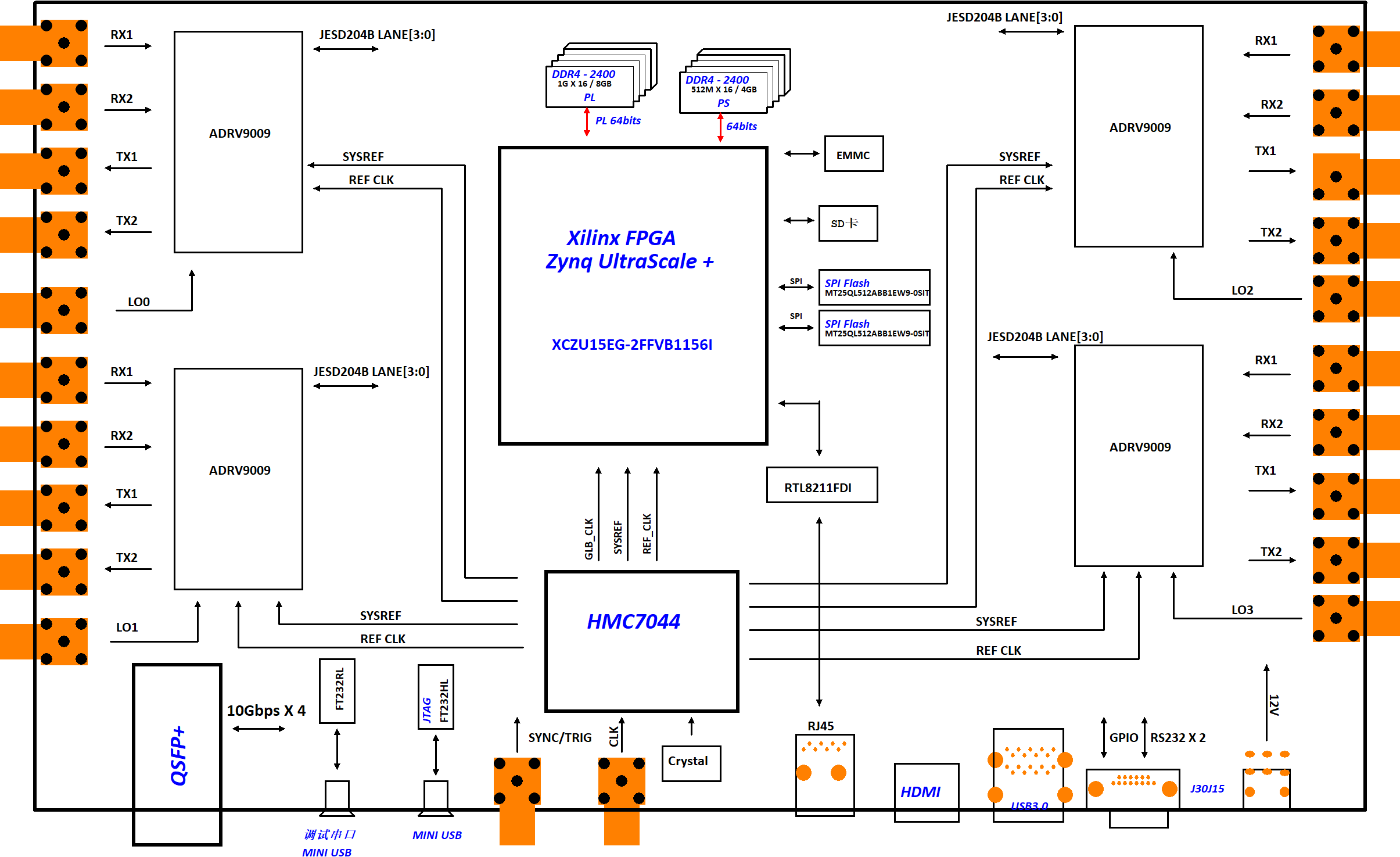

原理框图

技术指标

☆射频模块：芯片型号为ADRV9009BBCZ ，数量4片。

☆射频通道数：RX 8路，TX 8路。

☆调谐范围：75MHz-6GHz。

☆每通道支持的最大带宽到200MHz。

☆ADC精度16Bit,DAC精度16Bit。

☆4个外部本振输入接口。

☆FPGA型号:Xilinx Zynq UltraScale+ MPSoCs系列，ZU15EG-2FFVB1156I。

☆PL端DDR4:一组64位DDR4,芯片型号为MT40A1GKNR-075:E,总容量为8GB,带宽大于15GB/S。

☆PS端DDR4: 芯片型号为MT40A512M16LY-062E ITE，总容量为4GB。

☆PS端：一个HDMI显示接口。

☆PL端：一个QSFP+接口。

☆一个MINI USB FPGA程序下载调试接口。

☆一个MIMI USB 串口调试接口。

☆PS端：一个千兆以太网接口。

☆PS端：一个SD卡接口。

☆PS端：一个USB3.0接口。

☆一个外部同步触发接口。

☆一个外部时钟输入接口。

☆板卡尺寸：202mm X 182mm。

☆操作系统：linux。

☆VIVADO版本号：2020.2。

☆电源：输入电压12V。

☆工作温度范围：-25℃~55℃。
