基于XILINX XC7Z100的地基雷达控制板

板卡介绍

这是是一款基于XILINX ZYNQ系列，芯片型号为XC7Z100-2FGG900I的一款地基雷达控制板。支持2路250Msps ADC采集和1路12Gsps DA。一路10Gsps SFP+光纤接口，支持SRIO Gen2.0、Aurora等传输协议。FPGA PL端外挂一组32位DDR3，总容量为2GB。3路RS422接口和一个千兆以太网接口。

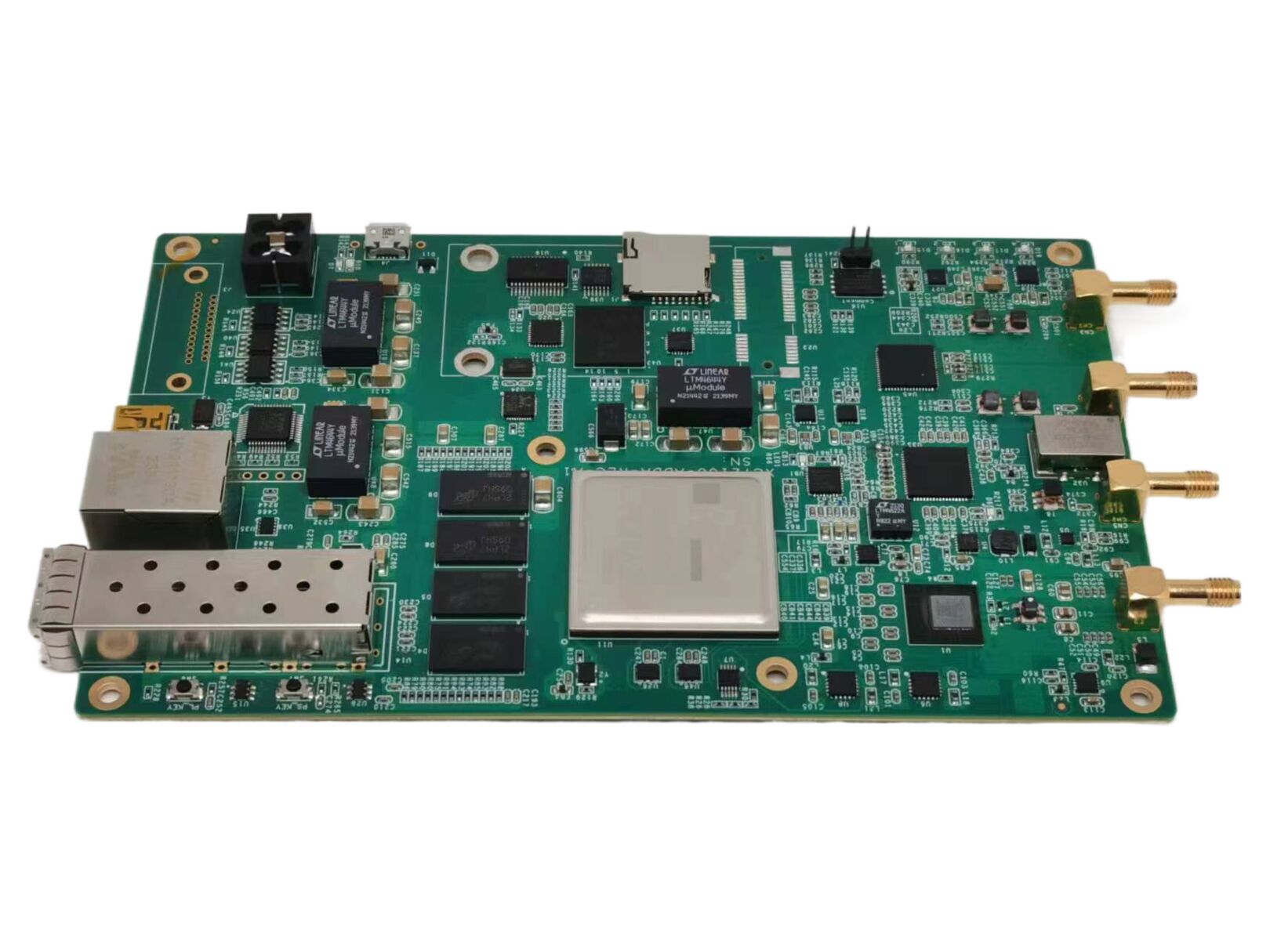

板卡照片

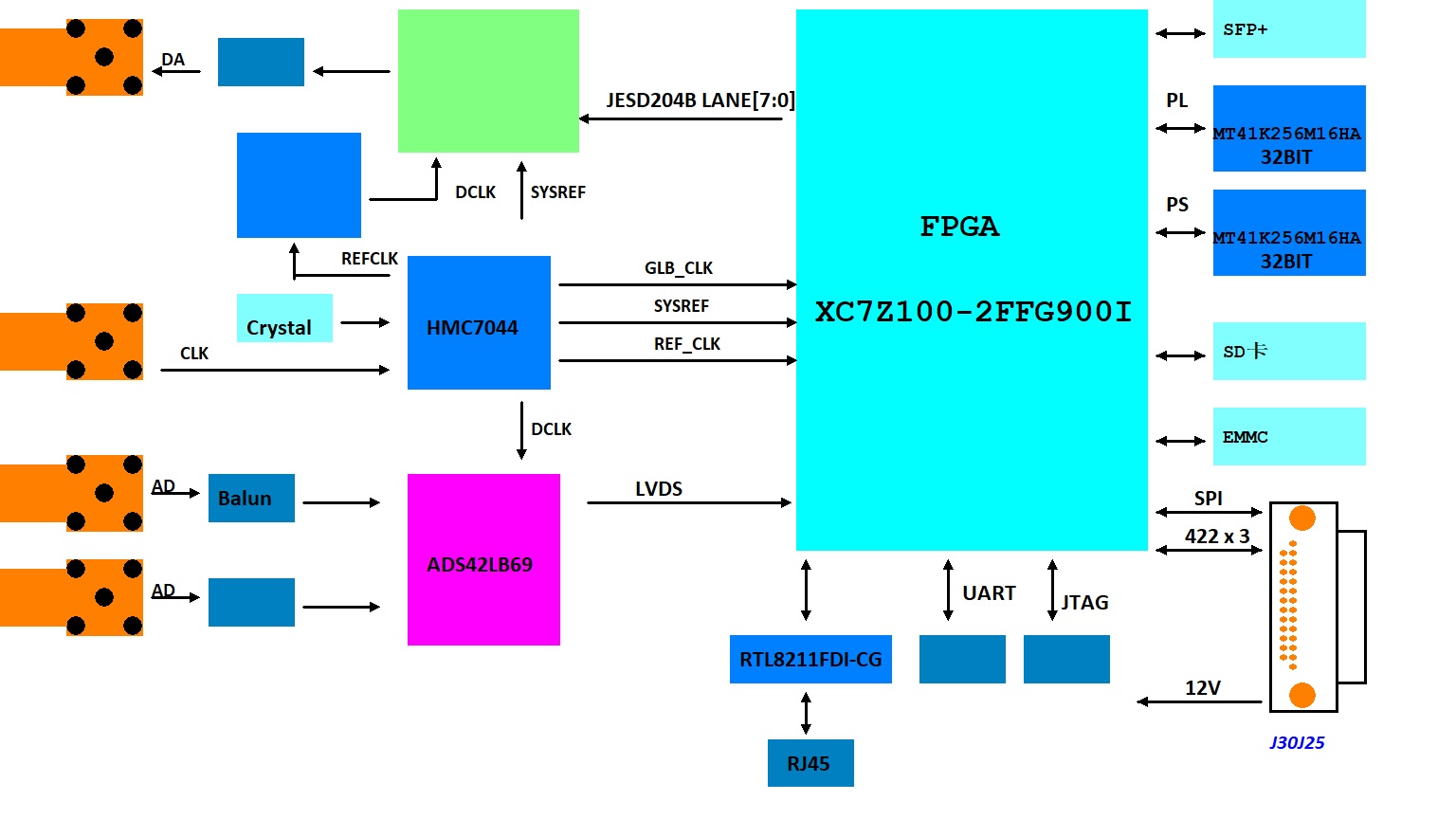

原理框图

技术指标

*  ADC: ADC型号ADS42LB69，支持2路输入中频信号输入， ADC位数：16Bit，采样率250MBPS；

*  DAC型号: AD9162BBCAZ；

*  FPGA型号：XLINIX FPGA – XC7Z100-2FGG900I

*  程序存储：Flash 512Mb，型号为MT25QL256ABA1EW9-0SIT。

*  数据接口：RJ45千兆以太网+光纤接口

*  支持外部/内部100MHz时钟切换

*  PL和PS外挂32位DDR3，大小2GB

*  文件存储：EMMC容量32GB，型号为THGBMJG8C4LBAU8。

*  数据存储：MSATA存储磁盘，容量不小于1TB。

*  控制接口：RS422-3个；射频控制接口SPI总线2个，ZYNQ及FPGA-JTAG调试接口各1个；

*  功耗：输入电压12V，功耗18W。

*  工作温度范围：-40℃~85℃

实测指标

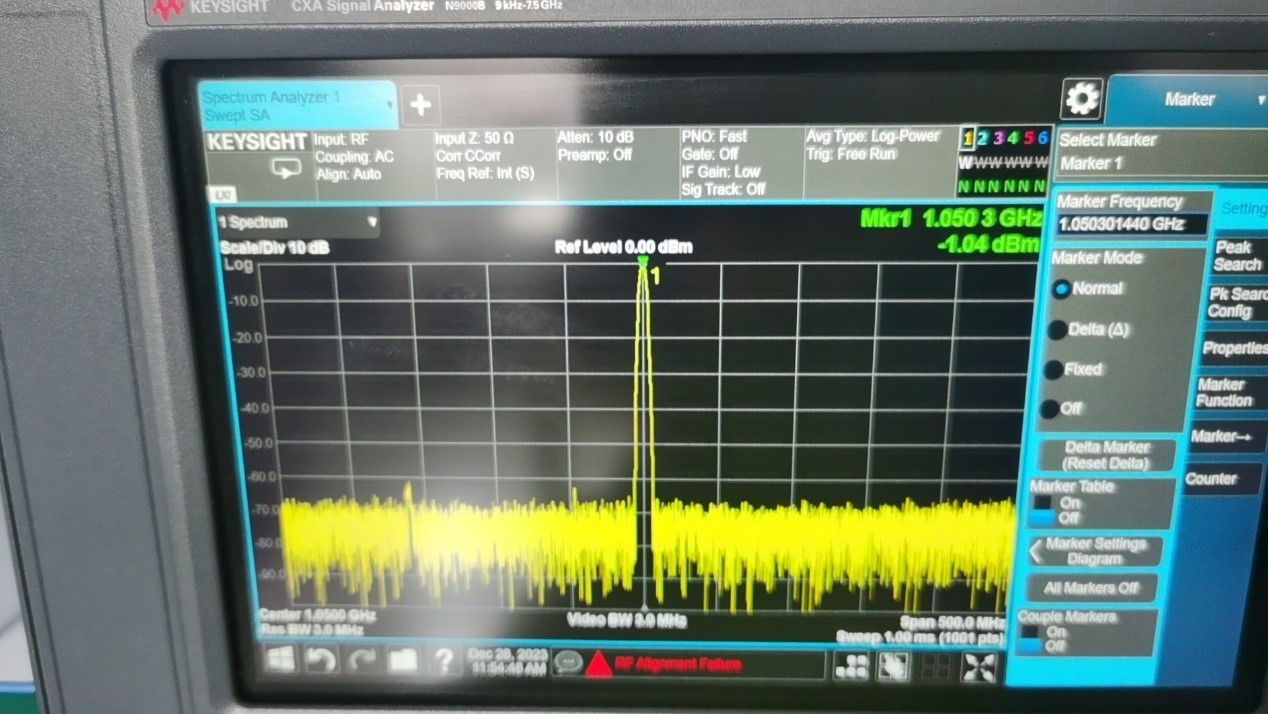

NCO为3GHz基带50MHz的输出波形

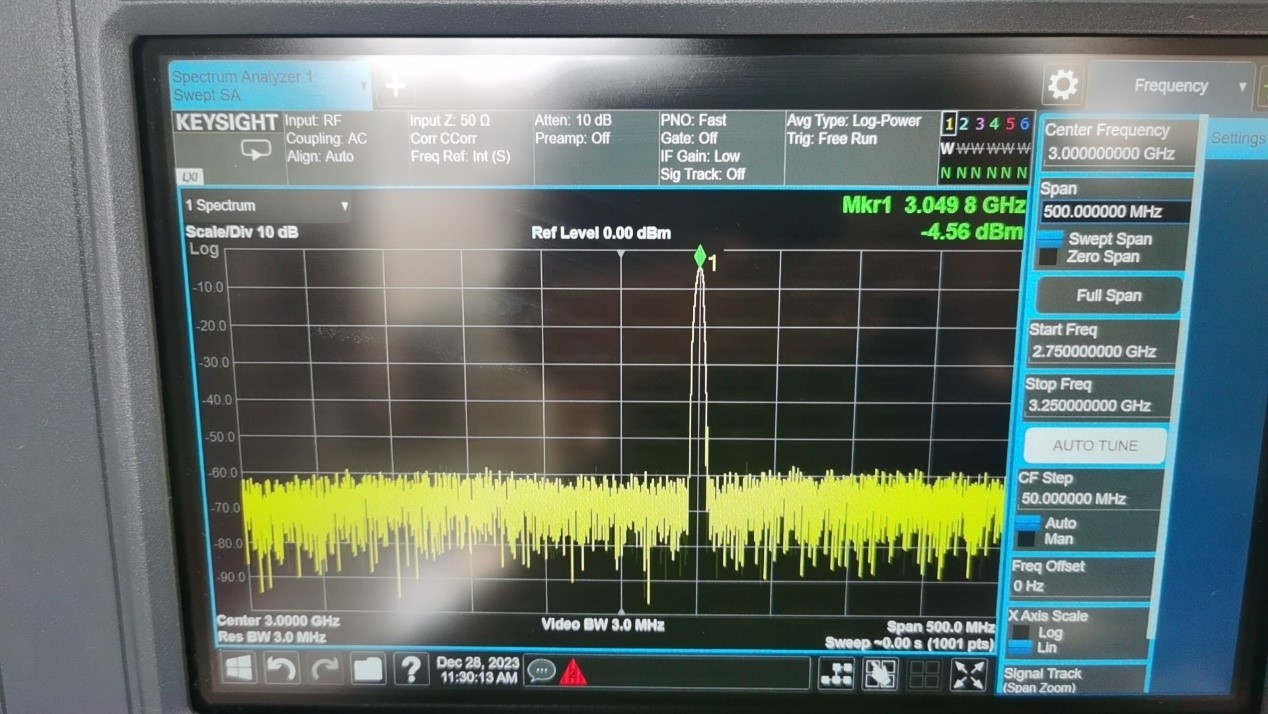

NCO为950MHz基带50MHz的输出波形
