基于XILINX XC7Z020的4通道32位AD同步采集卡
板卡介绍
这是是一款基于XILINX ZYNQ-7000系列，芯片型号为XC7Z020-2CLG484I的一款低功耗AD数据采集卡。主要功能是完成4通道AD数据采集，FPGA接到上位机命令后，启动AD数据采集，XC7Z020的PL端将采集后的数据传输给PS,再通过千兆网口传输到计算机并以文件形式存储在硬盘中，上位机图形软件可以打开存储文件，并能显示四个AD通道采集数据的波形。

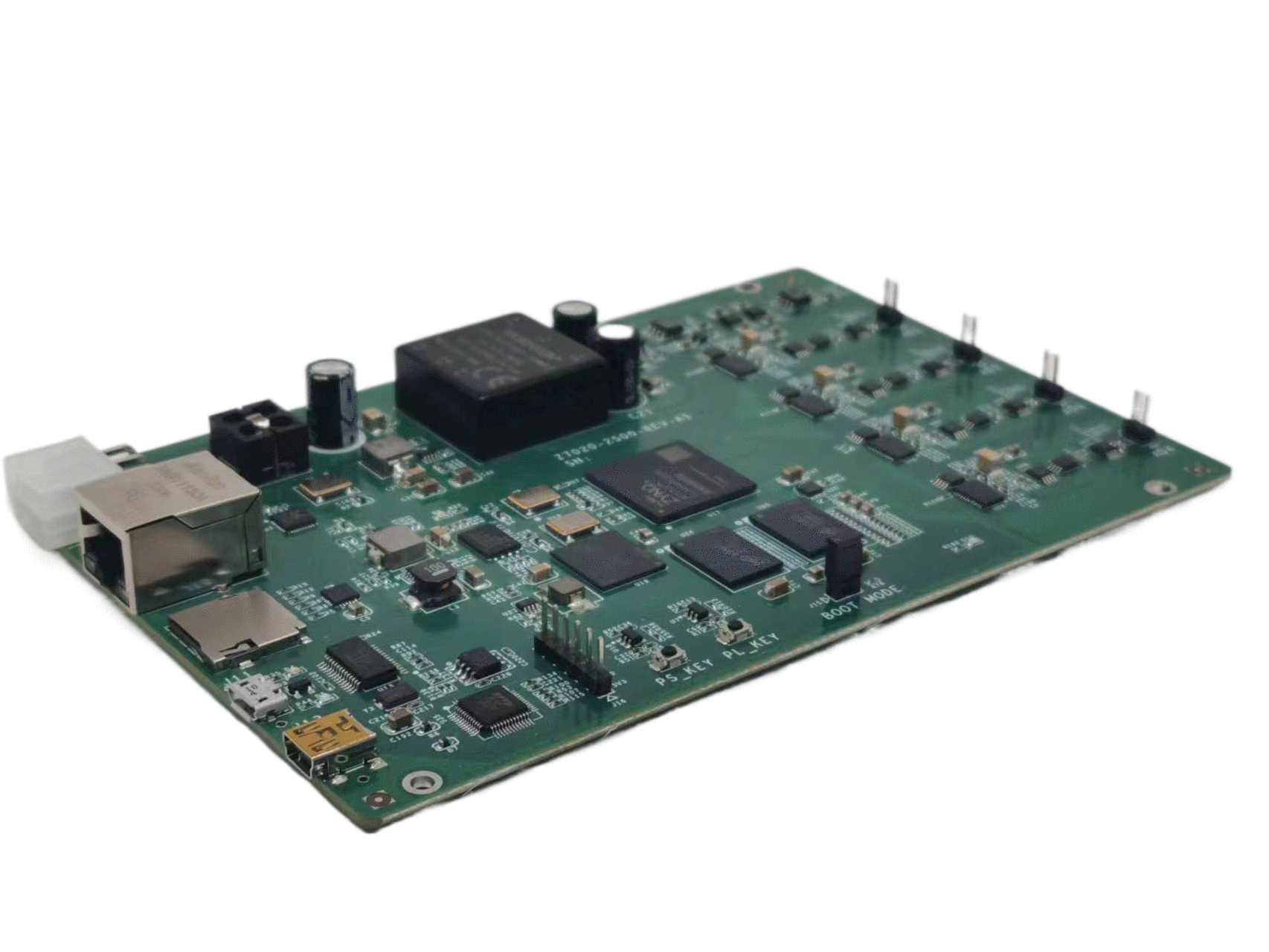

板卡照片

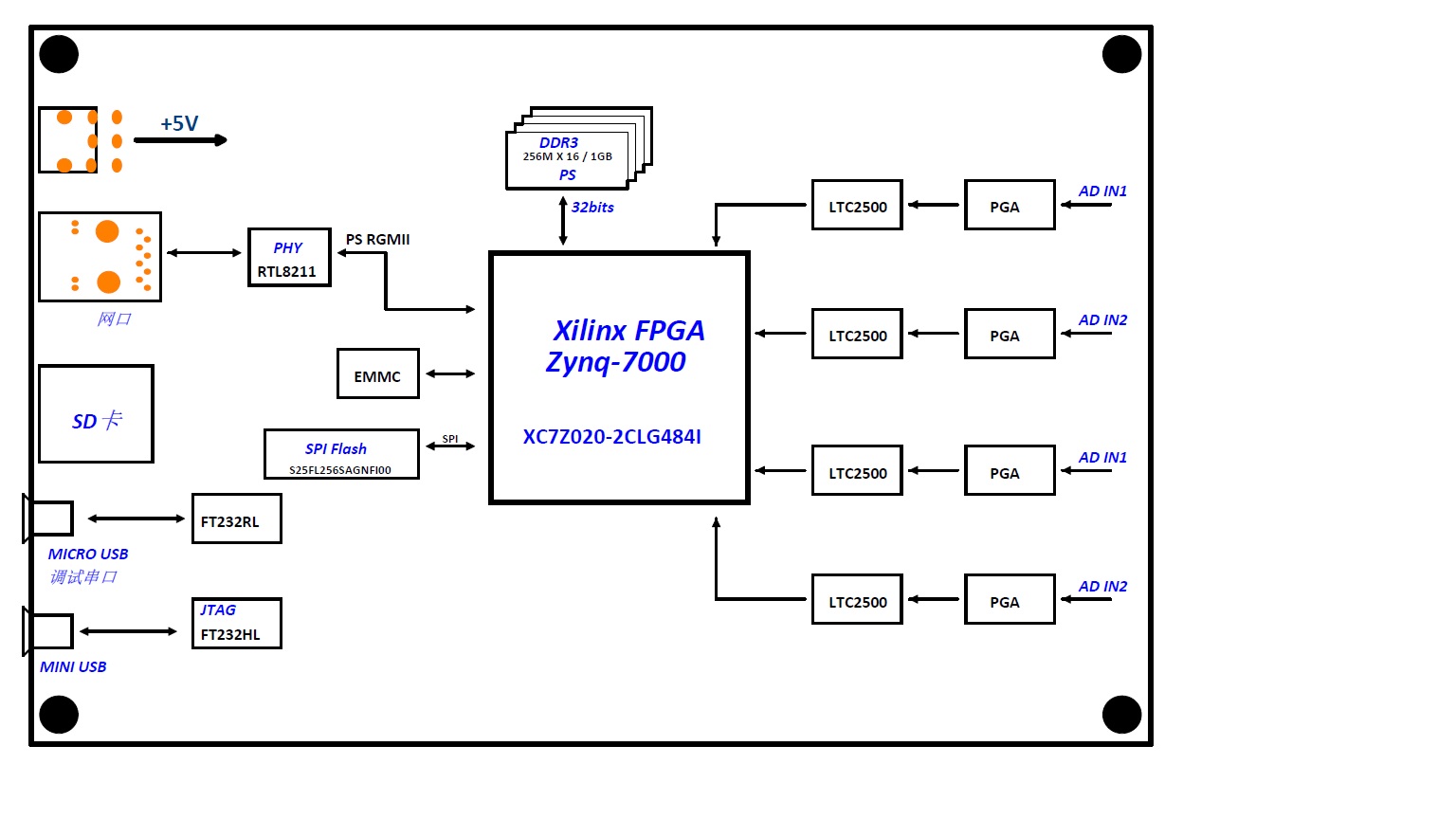

原理框图
技术指标
☆FPGA型号为XILINX XC7Z020-2CLG484I。
☆AD型号：LTC2500-32。
☆PGA支持X1,X10,X100,X1000；
☆AD通道数量：4个。
☆AD采集速率：最大1Msps：
☆PS端DDR3容量：1GB。
☆板载EMMC:4GB。
☆板载SD卡。
☆一个10/100/1000Msps以太网口，支持TCP/IP协议。
☆一个MICRO USB调试串口。
☆一个MINI USB JTAG调试接口。
☆功耗：3.5W。
☆工作温度：-20°~55。
☆供电：5V。

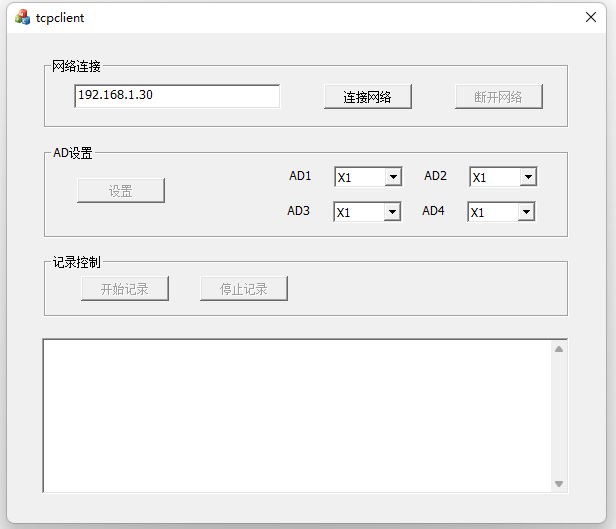

上位机软件操作界面
测试结果

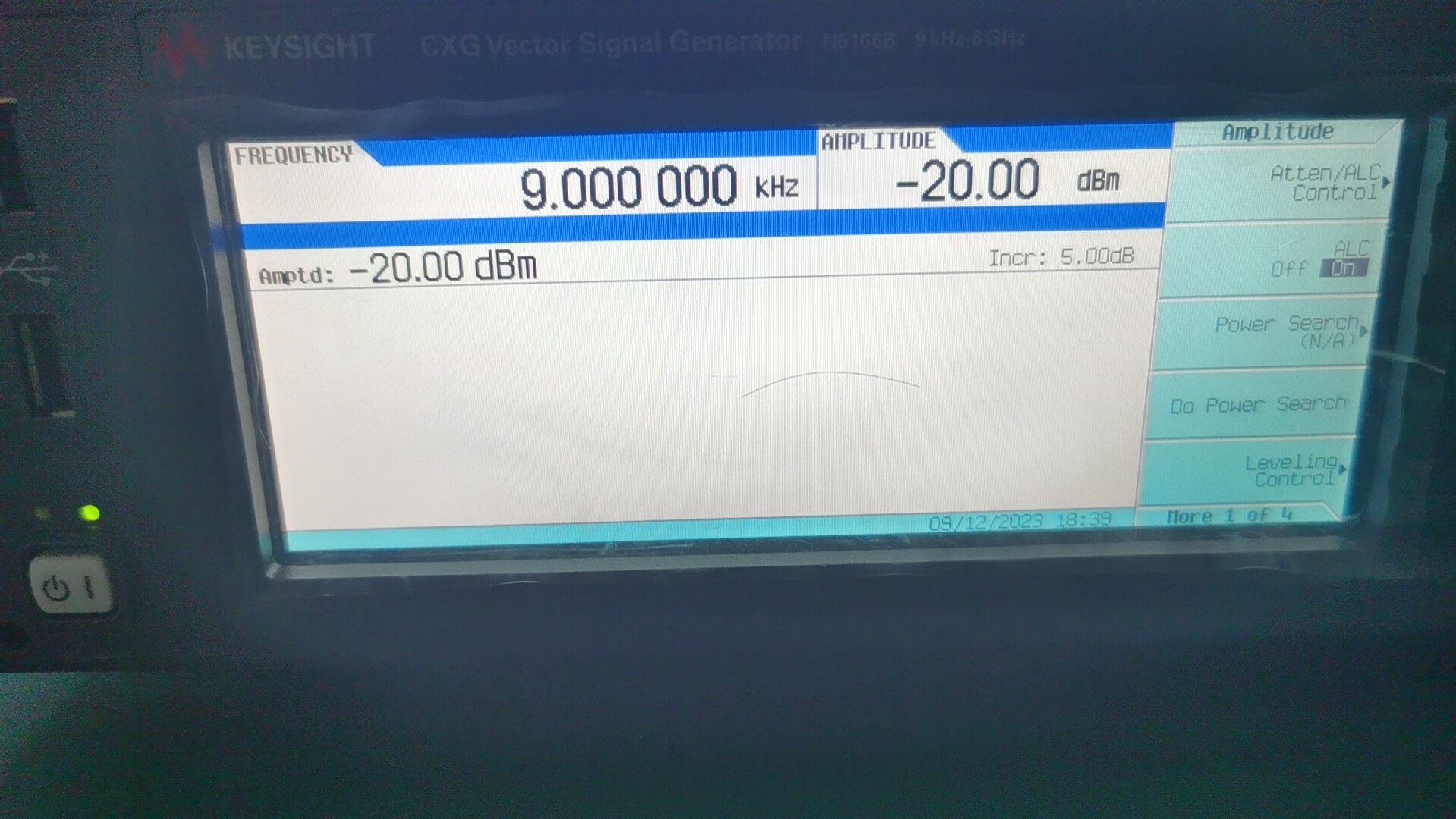

信号源型号KEYSIGHT N5166B，输出幅度-20dBM,频率9KHz。

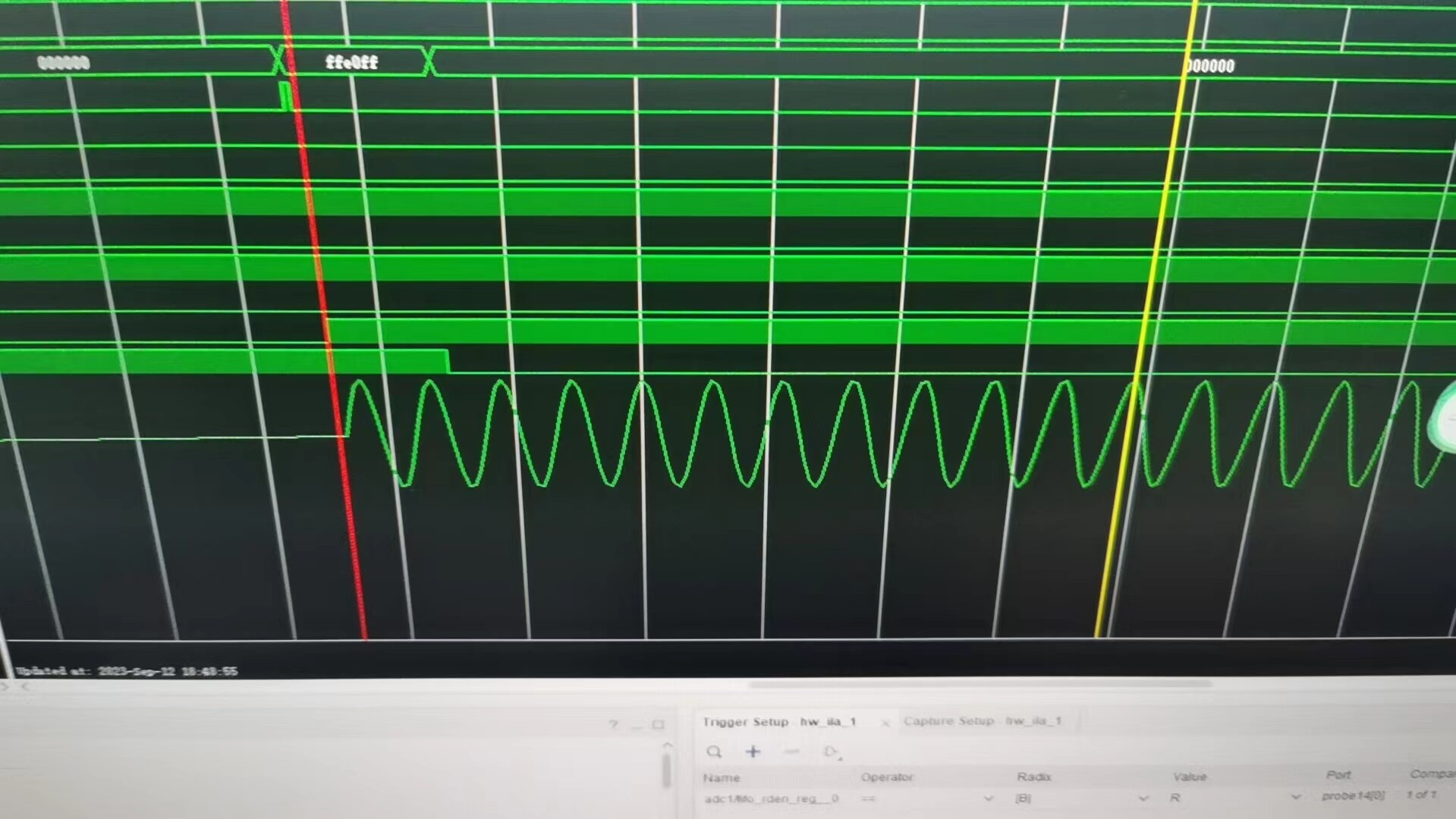

采集板放大100倍后，VIVADO下测试获得的时域波形如下:

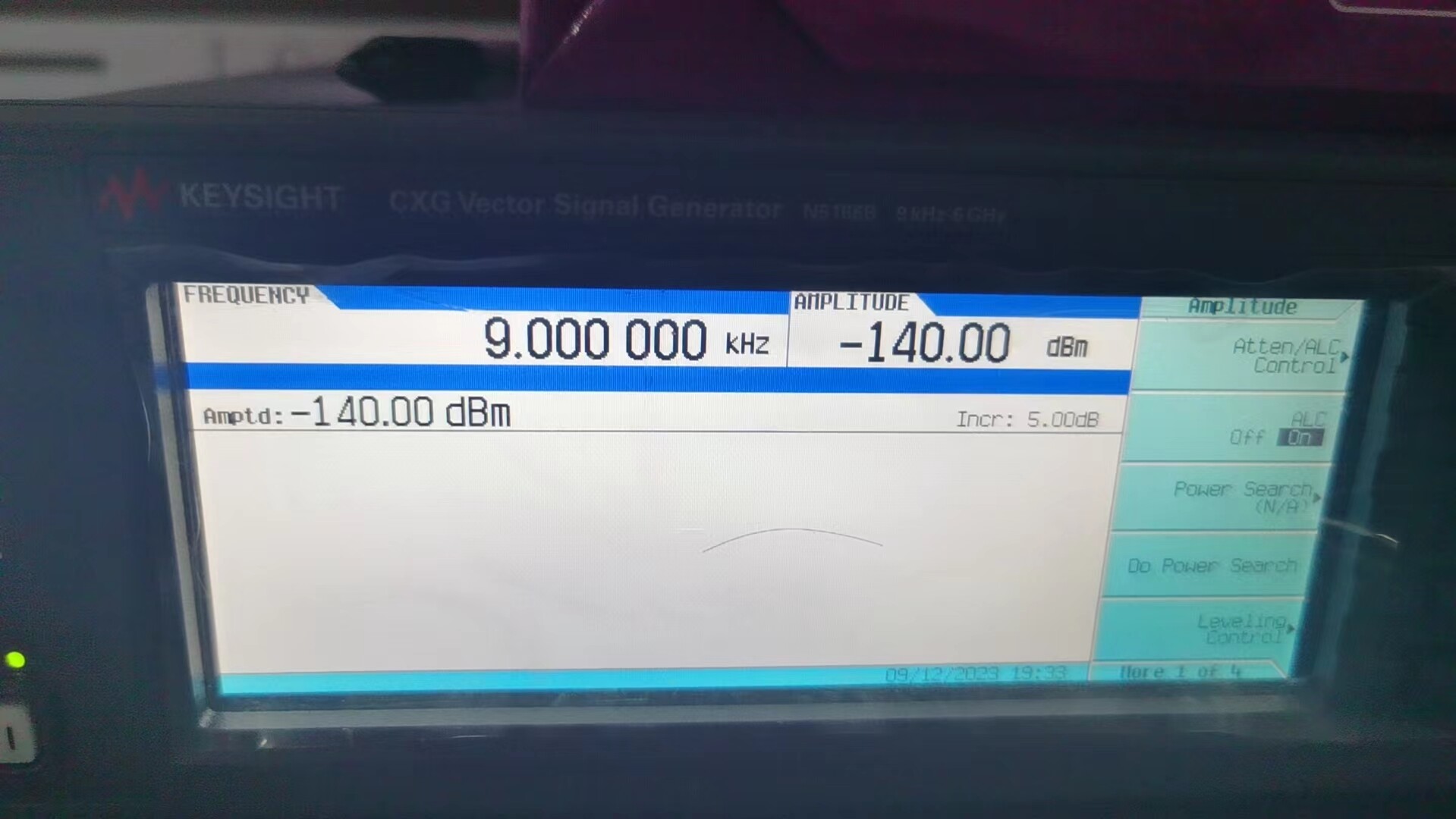

信号源型号KEYSIGHT N5166B，输出幅度-140dBM,频率9KHz。

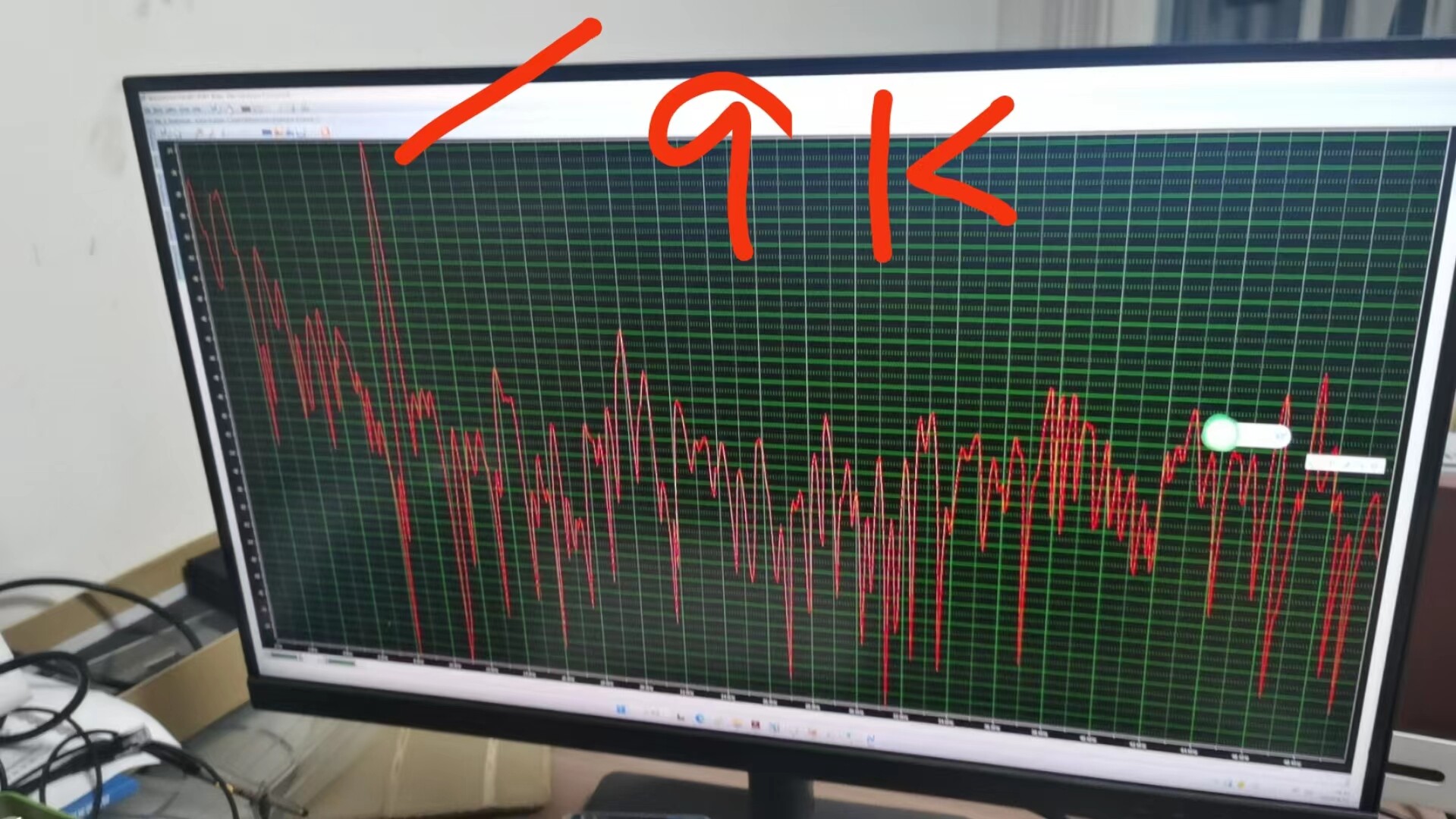

采集板放大1000倍，获得信号频域波形如下：
