基于XILINX VU9P的多路光纤信号处理板

板卡介绍

这是是一款基于XILINX Virtex UltraScale+系列，芯片型号为XCVU9P-2FLGB2104I的一款高性能光纤信号处理板。光纤信号处理板实现同时接收4路收发双向光纤，支持RoCEv2、SRIO Gen2.0、Aurora等传输协议，每路配备数据速率为100Gbps的光模块，可向下兼容40Gbps和10Gbps。FPGA外挂四组64位DDR4，总容量为16GB。VPX连接器P1和P2支持一路PCIE3.0 X 16和两路PCIE3.0 X 8。

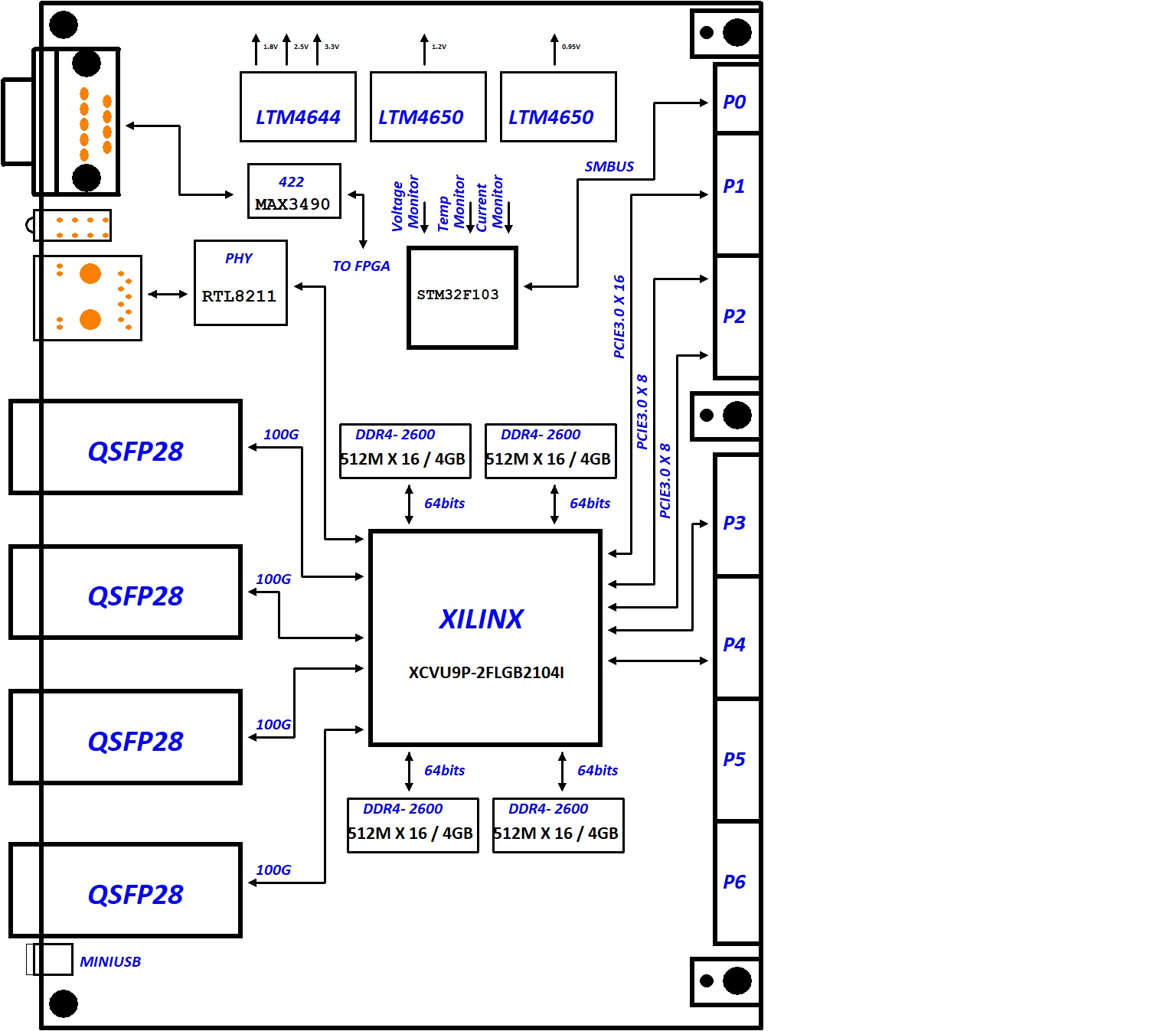

原理框图

技术指标

☆FPGA型号为XILINX XCVU9P-2FLGB2104I。

☆支持四组64位DDR4，每组容量为4GB,带宽大于16GB/S。DDR4颗粒型号为MT40A512M16LY-062E ITE。

☆四路100G光纤接口能够支持RoCEv2 RDMA、SRIO Gen2、Aurora协议，实现同时4路光纤双向数据传输，且双向标称传输速率不低于100Gbps并可向下兼容40Gbps和10Gbps；

☆板卡配备422差分输入端口，信号由J30J连接器引出，连接器型号为J30J-9TJW-J。

☆板卡配备1个千兆网口，传输协议支持UDP：

☆前面板具备电源和运行状态指示灯。

☆前面板具备FPGA JTAG调试接口，连接器为MINI USB。

☆VPX P1连接器支持一路PCIE3.0 X 16。

☆VPX P2连接器支持两路PCIE3.0 X 8。

☆VPX P3连接器支持16路双向GTY高速收发器信号。

☆VPX P4连接器支持12路双向GTY高速收发器信号。

☆结构：标准6U VPX导冷结构。

☆工作温度：-20°~55。

☆功耗：120W。
