国产化图像叠加卡
2022-02-16
基于国产FPGA的图像叠加处理卡
板卡介绍
主要功能是实现对1路SDI输入视频信号进行缩放后,叠加到一路计算机输出的LVDS的输入视频中,并通过一路LVDS输出视频接口显示叠加后的视频。同时能通过串口接收主机的控制命令,移动子画面在背景画面中的位置。

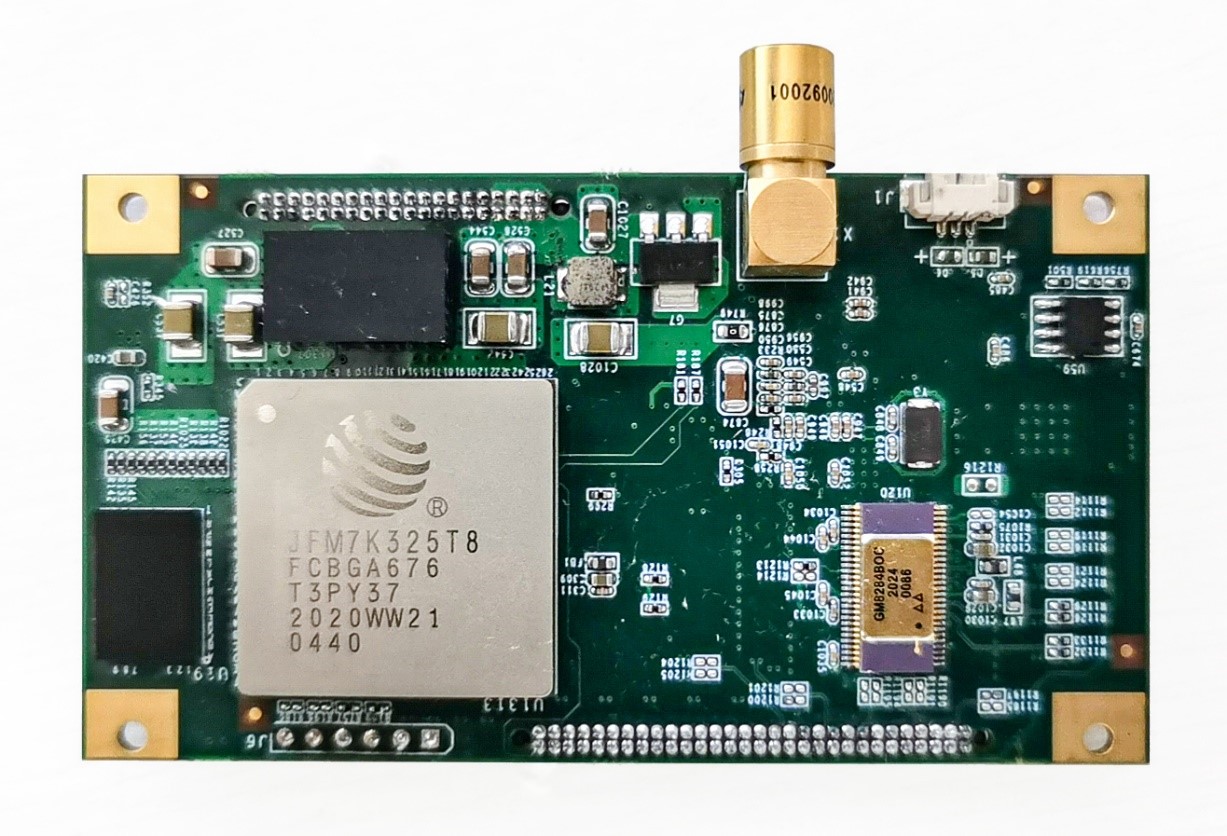

板卡照片

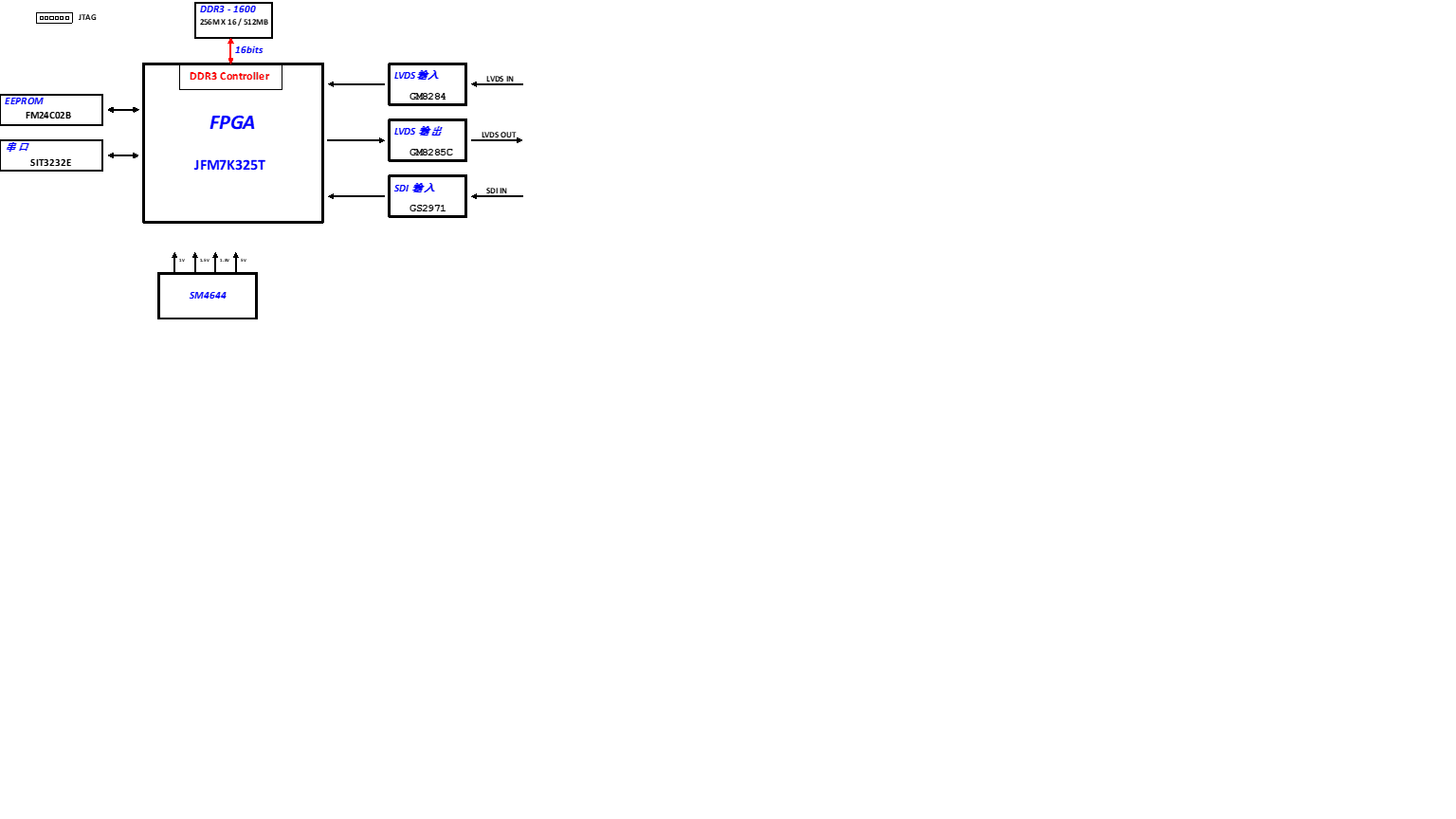

原理框图

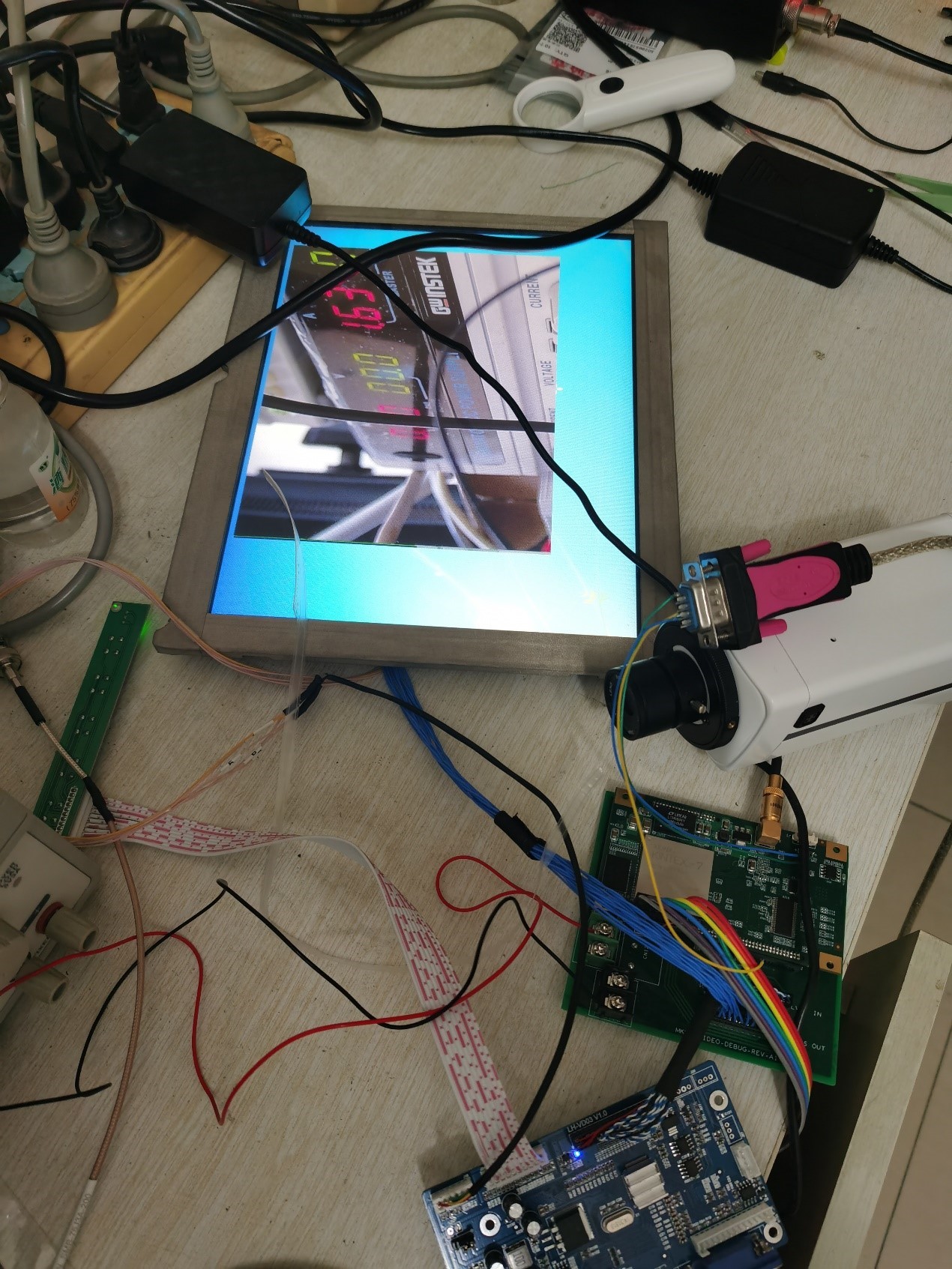

实验场景
技术指标
☆采用国产化元器件设计;
☆FPGA为复旦微电子,型号为JFM7K325T8-FCBGA676;
☆1路HD-SDI输入视频信号:25Hz,1920x1080;
☆1路输入LVDS输入视频信号:60Hz,单通道1024x768;
☆2路输入视频画面可以在任意位置叠加,合成一路输出视频以LVDS格式显示输出;
☆能够响应串口命令,调节叠加区域的位置和大小;
☆功耗:5W。
☆工作温度-40℃~+60℃。
☆可根据客户需求定制设计。
