PCIE905-基于PCIE的全国产化多通道AD数据采集卡

PCIE905是一款全国产化设计的PCIE总线6通道AD数据采集卡，采用XDMA传输控制机制，实现数据连续采集存储功能，持续存盘带宽为1.2GB/S。数据通信接口采用PCIe 2.0 x8，实现与上位机通信和控制，完成数据采集、传输、存储等功能；上位机界面可以设置AD的通道数，采样频率,电压输入范围等参数；支持板载时钟和外采样时钟模式。支持软件采集模式和外触发采集模式。DDR3为FIFO模式，采集数据在FIFO中缓存后，通过XDMA上传。

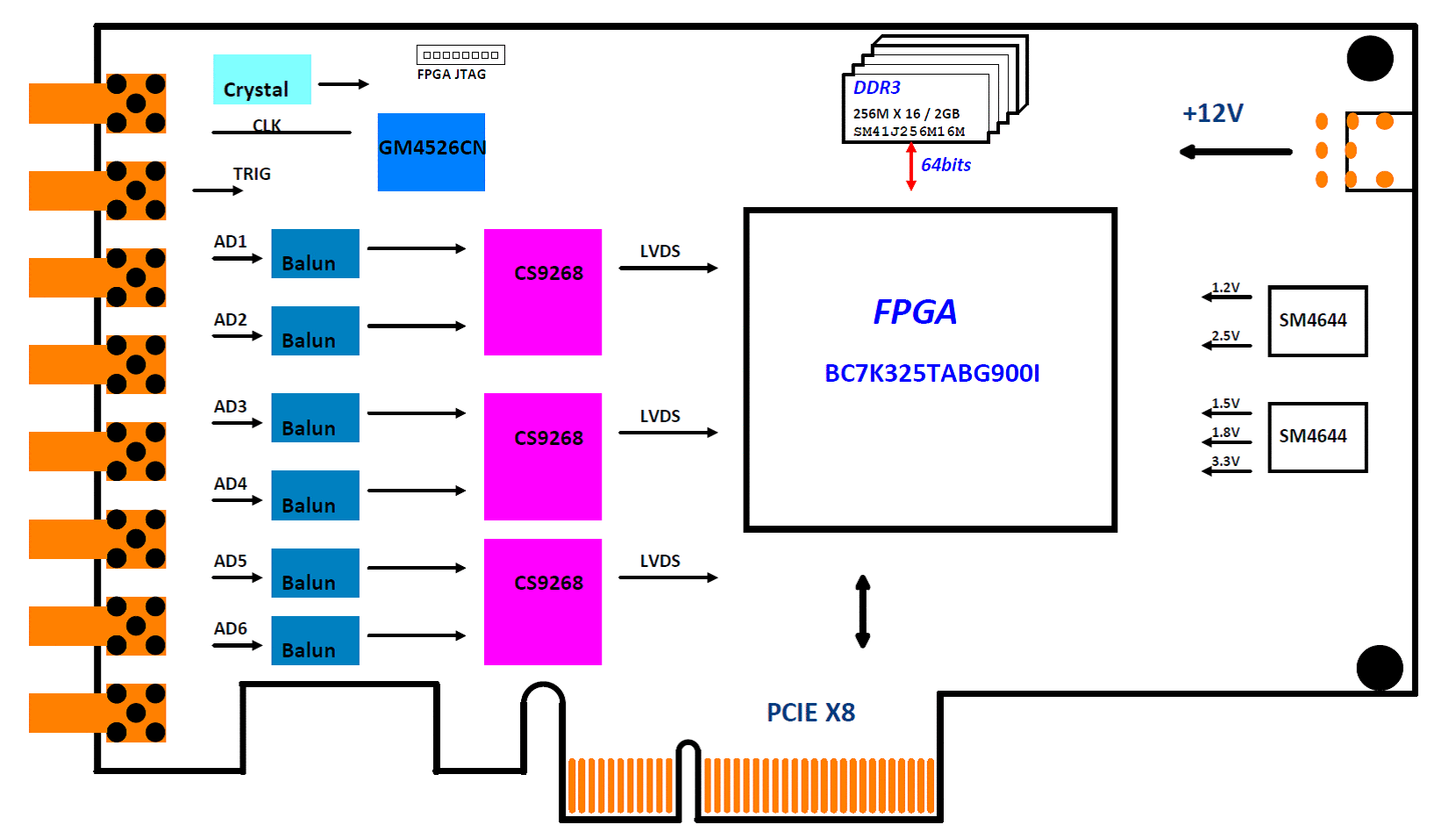

一，  框图

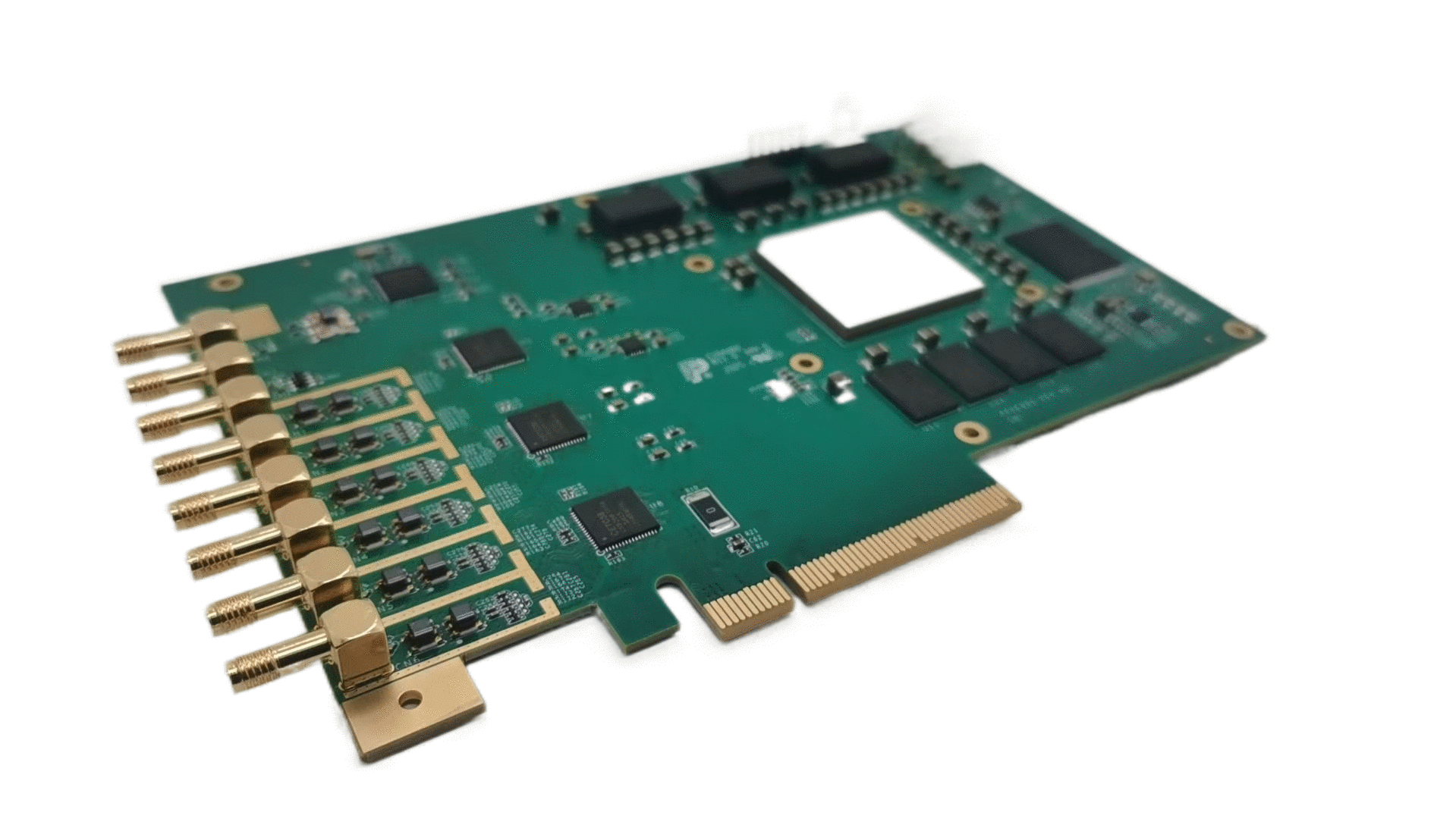

二，  产片图片

三，  技术指标

※ FPGA型号：BC7K325TABG900I；

※ ADC型号：CS9268-100N；

※ AD通道数：6；

※ AD采样率：100MSps；

※ AD分辨率:16位；

※ 持续采集落盘带宽：1.2GB/S；

※ SNR：≥70dBFS；

※ 输入耦合方式：AC交流耦合;

※ 满量程输入电压：2Vpp;

※ 前面板：6个SSMA AD输入接口，1个SSMA 外时钟接口，1个SSMA触发输入接口;

※ 时钟芯片型号：GM4526;

※ DMA支持:XDMA;

※ 1组64bit DDR3 SDRAM，容量2GB;

※ PCIE接口：支持PCIe 2.0 x8接口;

※ 国产化率：100%;

※ 操作系统：银河麒麟;

※ 尺寸：167.65mm*111mm;

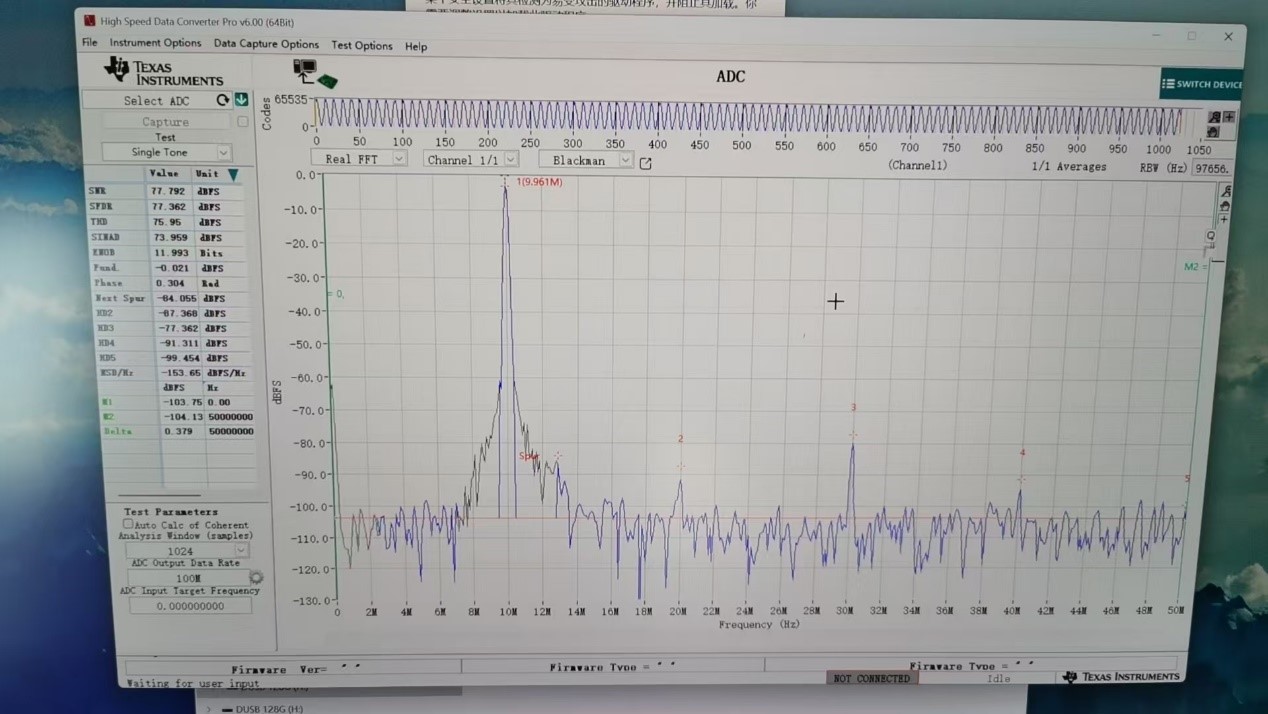

四，  技术指标测试
