FMC192子卡-全国产化设计AD/DA卡

FMC192子卡集成双通道100Msps采样率的16位AD和单通道14位DA。全部采用国产化元器件设计。支持板载时钟和外部时钟模式。模拟信号采用SMA射频连接器输入和输出。标准FMC子卡，符合VITA57.1规范。

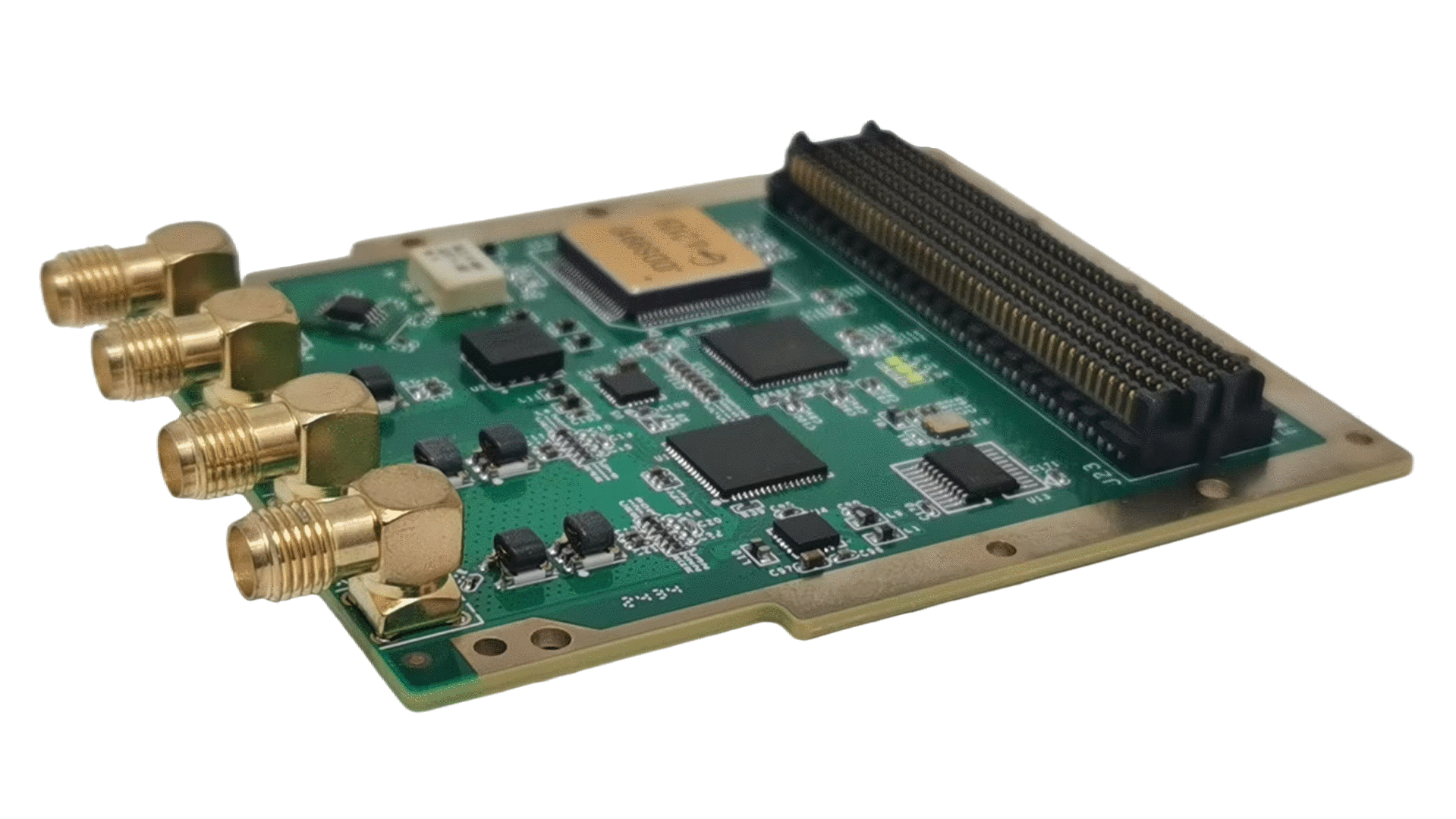

板卡照片

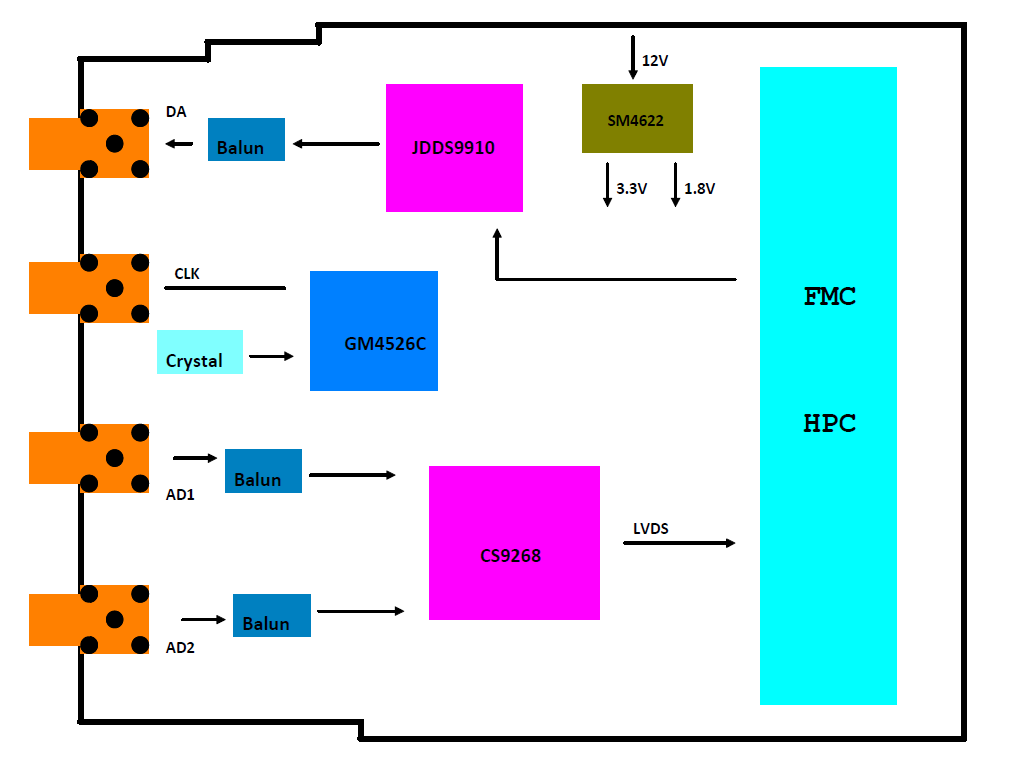

原理框图

技术指标

ADC性能指标：

☆ADC型号:CS9268-100N。

☆双通道100MSPS采样率。

☆分辨率：16位。

☆输入电压范围：2Vpp。

☆数据传输：LVDS或CMOS。

☆SNR:74.5dBFS。

☆耦合方式：交流耦合。

☆无杂散动态范围：92dBc。

☆模拟输入带宽：650MHz。

☆ENOB:12.1Bit。

☆功耗：850mW。

时钟性能指标：

☆时钟型号：GM4526。

☆支持板载时钟/外部时钟,软件可选择。

DAC性能指标：

☆芯片型号：JDDS9910。

☆工作频率：1GHz。

☆模拟输出频率：400MHz。

☆分辨率：14位。

☆四种工作模式：单音，RAM调制，数字斜坡调制和并行数据端口调制。

其他：

☆连接器： 4个SMA。

☆标准FMC子卡，符合VITA57.1规范。

☆典型功耗：5W。

☆板卡尺寸：84.1mm X 69mm。

☆工作温度：-40℃～+85℃。
