基于龙芯2K1000的3U CPCI主板
产品图片
技术信息
处理器与系统
CPU
龙芯LS2K1000
内存
板载4片 DDR3内存颗粒,总容量2GB
BIOS
龙芯PMON
PICMG标准
PICMG 2.0 CompactPCI R3.0规范
PICMG 2.1 Hot Swap R2.0
PICMG 2.16 Packet Switch
Backplane R1.0
扩展总线
支持32-bit,33/66MHz PCI设备,3.3V或5V IO电压
其它标准
后出线信号自定义
存储
SATA接口
板载MINI SATA或后出线SATA,通过电容跳选
I/O
以太网
2个10/100/1000BASE-T以太网接口分别J1和J2引出;
1个10/100/1000BASE-T以太网接口由前面板RJ45连接器引出,与后出线其中一个网口通过电阻跳选。
USB接口
2个USB2.0接口,前面板
2个USB2.0接口,后出线引出
VGA
一个VGA接口,前面板。同时引出到后出线,可以通过电阻跳选。
串口
COM1、COM2支持RS-232/422/485协议, COM1和COM2后出线
COM3支持RS-232/422/485协议,COM3由前面板RJ45连接器引出
电源
电源类型
+5V±5%
功耗
8W
机构与环境
-40℃~+75℃(宽温级)
工作湿度
5%~90%,25℃无凝结
规格尺寸
3U 4HP,导冷和风冷两种结构形式
160mm×100mm(长×宽)
操作系统
系统支持
Linux VxWorks 6.8/6.9
国产化
支持三种BOM
BOM支持三种类型,进口元器件,国产工业级器件,国产普军级器件

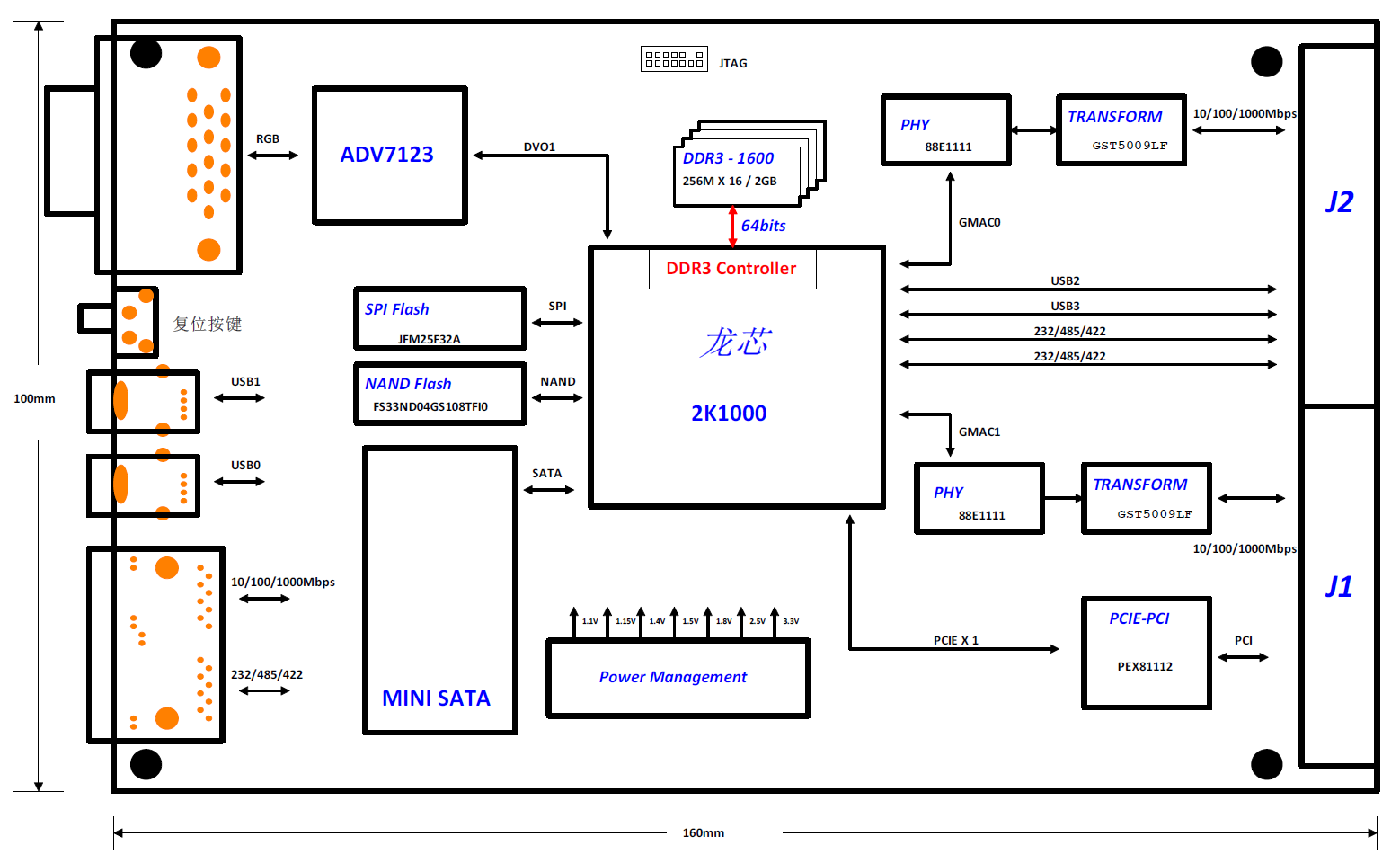

电路框图
基于龙芯2K1000的3U CPCI主板
产品图片
技术信息
处理器与系统 |
|
CPU |
龙芯LS2K1000 |
内存 |
板载4片 DDR3内存颗粒,总容量2GB |
BIOS |
龙芯PMON |
PICMG标准
|
PICMG 2.0 CompactPCI R3.0规范 |
PICMG 2.1 Hot Swap R2.0 |
|
PICMG 2.16 Packet Switch Backplane R1.0 |
|
扩展总线 |
支持32-bit,33/66MHz PCI设备,3.3V或5V IO电压 |
其它标准 |
后出线信号自定义 |
存储 |
|
SATA接口 |
板载MINI SATA或后出线SATA,通过电容跳选 |
I/O |
|
以太网 |
2个10/100/1000BASE-T以太网接口分别J1和J2引出; |
1个10/100/1000BASE-T以太网接口由前面板RJ45连接器引出,与后出线其中一个网口通过电阻跳选。 |
|
USB接口 |
2个USB2.0接口,前面板 |
2个USB2.0接口,后出线引出 |
|
VGA |
一个VGA接口,前面板。同时引出到后出线,可以通过电阻跳选。 |
串口 |
COM1、COM2支持RS-232/422/485协议, COM1和COM2后出线 |
COM3支持RS-232/422/485协议,COM3由前面板RJ45连接器引出 |
|
电源 |
|
电源类型 |
+5V±5% |
功耗 |
8W |
机构与环境 |
|
|
-40℃~+75℃(宽温级) |
工作湿度 |
5%~90%,25℃无凝结 |
规格尺寸 |
3U 4HP,导冷和风冷两种结构形式 |
160mm×100mm(长×宽) |
|
操作系统 |
|
系统支持 |
Linux VxWorks 6.8/6.9 |
国产化 |
|
支持三种BOM |
BOM支持三种类型,进口元器件,国产工业级器件,国产普军级器件 |
电路框图
接口
CPCI J1连接器管脚定义
表1 CPCI J1连接器管脚定义
Pin |
A |
B |
C |
D |
E |
F |
|
1 |
+5V |
NC |
LAN2_TX2+ |
+12V |
+5V |
GND |
|
2 |
NC |
+5V |
LAN2_TX2- |
LAN2_TX3+ |
LAN2_TX3- |
GND |
|
3 |
INTA# |
INTB# |
INTC# |
+5V |
INTD# |
GND |
|
4 |
SYS_RESET# |
GND |
V(I/O) |
LAN2_TX1+ |
LAN2_TX1- |
GND |
|
5 |
LAN2_TX0+ |
LAN2_TX0- |
RST# |
GND |
GNT0# |
GND |
|
6 |
REQ0# |
GND |
NC |
CLK0 |
AD31 |
GND |
|
7 |
AD30 |
AD29 |
AD28 |
GND |
AD27 |
GND |
|
8 |
AD26 |
GND |
V(I/O) |
AD25 |
AD24 |
GND |
|
9 |
C/BE3# |
GND |
AD23 |
GND |
AD22 |
GND |
|
10 |
AD21 |
GND |
NC |
AD20 |
AD19 |
GND |
|
11 |
AD18 |
AD17 |
AD16 |
GND |
C/BE2# |
GND |
|
12 |
-- |
||||||
13 |
|||||||
14 |
|||||||
15 |
NC |
FRAME# |
IRDY# |
GND |
TRDY# |
GND |
|
16 |
DEVSEL# |
GND |
V(I/O) |
STOP# |
LOCK# |
GND |
|
17 |
NC |
NC |
NC |
GND |
PERR# |
GND |
|
18 |
SERR# |
GND |
NC |
PAR |
C/BE1 |
GND |
|
19 |
NC |
AD15 |
AD14 |
GND |
AD13 |
GND |
|
20 |
AD12 |
GND |
V(I/O) |
AD11 |
AD10 |
GND |
|
21 |
NC |
AD9 |
AD8 |
M66EN |
C/BE0# |
GND |
|
22 |
AD7 |
GND |
NC |
AD6 |
AD5 |
GND |
|
23 |
NC |
AD4 |
AD3 |
+5V |
AD2 |
GND |
|
24 |
AD1 |
+5V |
V(I/O) |
AD0 |
NC |
GND |
|
25 |
+5V |
NC |
NC |
NC |
+5V |
GND |
CPCI J2连接器管脚定义
表2 CPCI J2连接器管脚定义
Pin |
A |
B |
C |
D |
E |
F |
|
1 |
CLK1 |
GND |
REQ1# |
GNT1# |
REQ2# |
GND |
|
2 |
CLK2 |
CLK3 |
SATA_LED# |
GNT2# |
REQ3# |
GND |
|
3 |
CLK4 |
GND |
GNT3# |
NC |
NC |
GND |
|
4 |
NC |
NC |
NC |
NC |
LAN1_TX0+ |
GND |
|
5 |
C2_TXD/RXD+ |
TXD-/DA- |
NC |
NC |
LAN1_TX0- |
GND |
|
6 |
C2_RXD/RXD- |
TXD+/DA+ |
NC |
NC |
LAN1_TX1+ |
GND |
|
|
