PXIE9164-基于PXIE的四路1Gsps和四路1.25Gsps DA卡

板卡介绍

PXIE9164集成4通道1Gsps采样率，16位AD，4通道1.25Gsps 16位DA。板载时钟芯片HMC7044，可以提供JESD204B所需要的各种时钟。具有同步/触发功能，模拟信号采用SSMC射频连接器输入和输出。

AD采集来的数据可以在两组DDR4中缓存，两组DDR4可以实现连续32GB/S的读写带宽。根据用户需求，DDR4可以设计成RAM,FIFO等多种形式。以满足不同应用的需求。支持软件采集，触发采集以及连续采集等多种采集模式。采集来的数据通过PCIE总线以DMA方式上传至上位机存盘。连续落盘速率可以到4GB/S以上。

16GB的存储空间解决了高速AD在高采样频率下，PCIE的上传带宽限制问题。同时DDR4也可以存储波形数据，通过高速DAC进行数据波形循环播放。板卡可广泛应用于通信多载波，雷达与智能天线，测试与测量，软件无线电等。

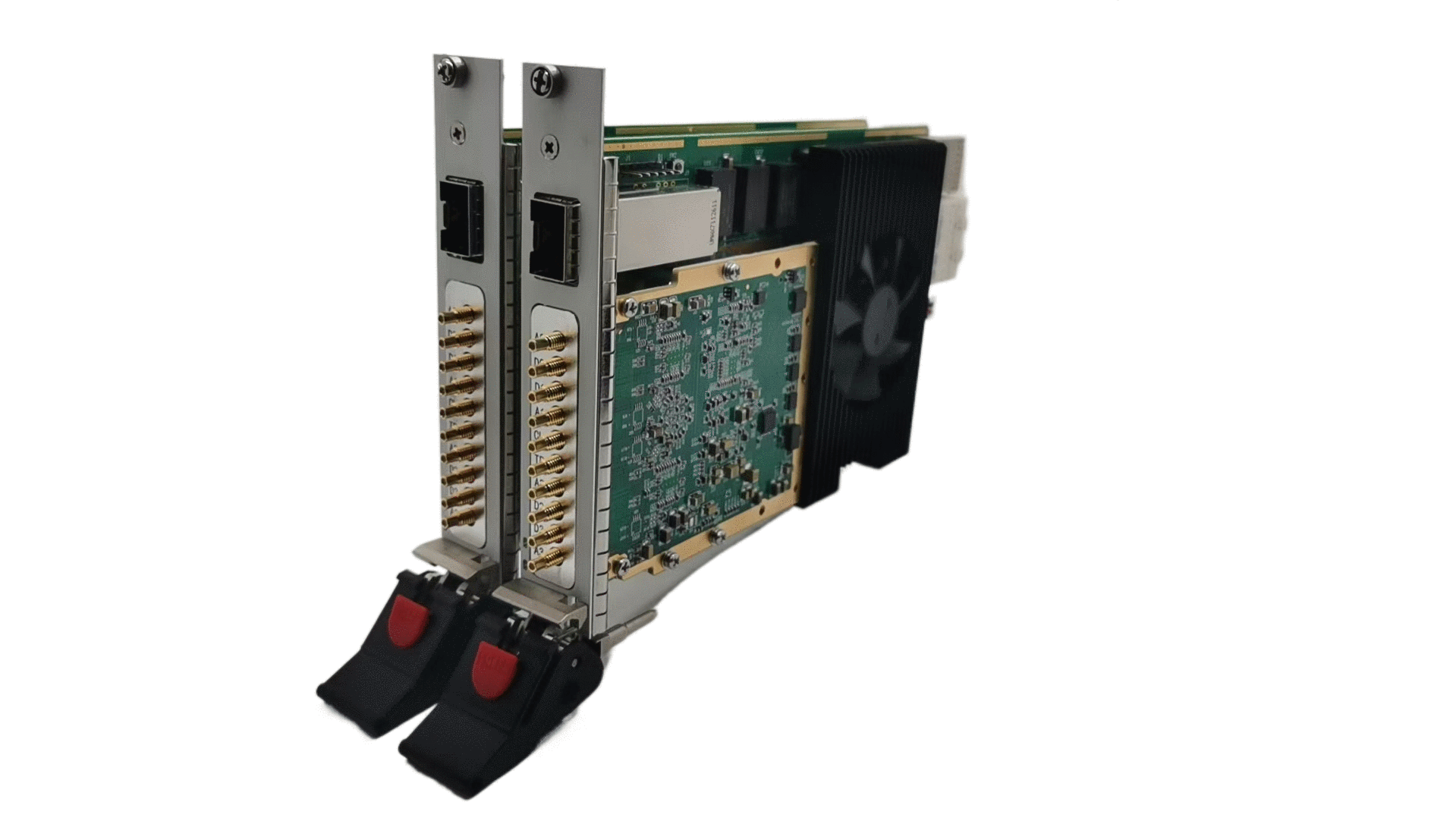

板卡照片

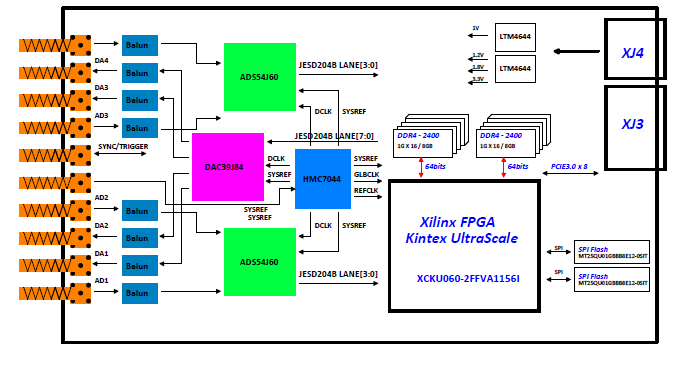

原理框图

技术指标

ADC性能指标：

☆ADC型号:ADS54J60。

☆4通道16位分辨率，1GSPS采样率。

☆噪底：-159Dbfs/HZ。

☆模拟输入带宽（3dB）：1.2GHZ。

☆80dBc 通道隔离度/串扰（@170MHz）。

☆数据传输：8个LANE JESD204B。

☆输入方式：交流耦合。

DAC性能指标：

☆DAC型号：DAC39J84。

☆分辨率：16bits。

☆最大采样率：2.8GSPS。

☆通道数：4。

☆耦合方式：交流耦合。

☆数据传输：8个LANE JESD204B。

☆最大输入数据速率：1.25GSPS。

时钟性能指标：

☆时钟型号：HMC7044。

☆支持板载时钟/外部时钟,软件可选择

FPGA指标:

☆FPGA型号为XILINX XCKU060-2FFVA11156I。

☆DDR4型号：MT40A1G16RC-062E。

☆DDR4容量与带宽：两组64位,每组容量8GB,每组读写带宽大于16GB/S。

☆光纤：一个SFP+, 最高速率15Gsps。

其他:

☆连接器：10个SSMC接口。

☆具有复位按键和LED指示。

☆XJ3连接器支持一路PCIE3.0 X 8。

☆板卡尺寸：160mm x 100mm。

☆工作温度：-40°~55。
