VU901-基于XILINX VU13P的高性能FMC+载板

板卡介绍

VU901是一款基于XILINX Virtex UltraScale+系列，芯片型号为XCVU13P-2FHGB2104I的一款高性能FMC+载板。该板卡集成了3个FMC+(Vita 57.4)和2个FMC(Vita 57.1)连接器。可以与各种FMC子卡进行完美匹配，为用户提供了功能齐全的测试验证平台。

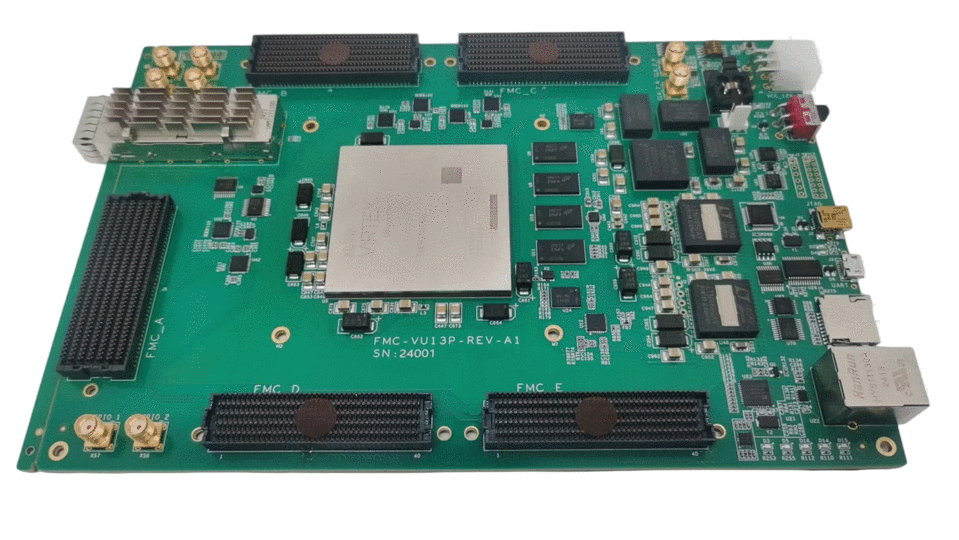

板卡照片

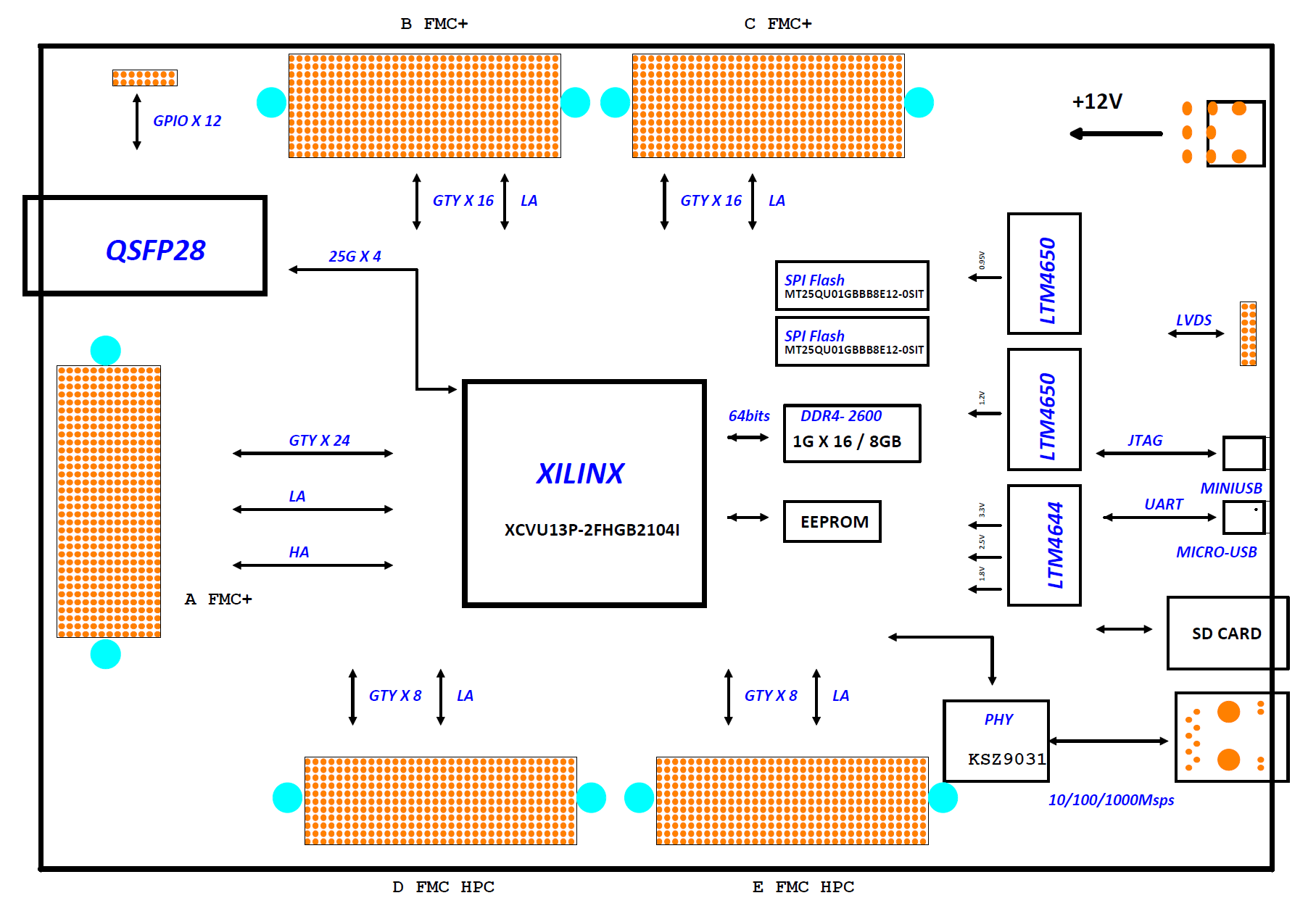

原理框图

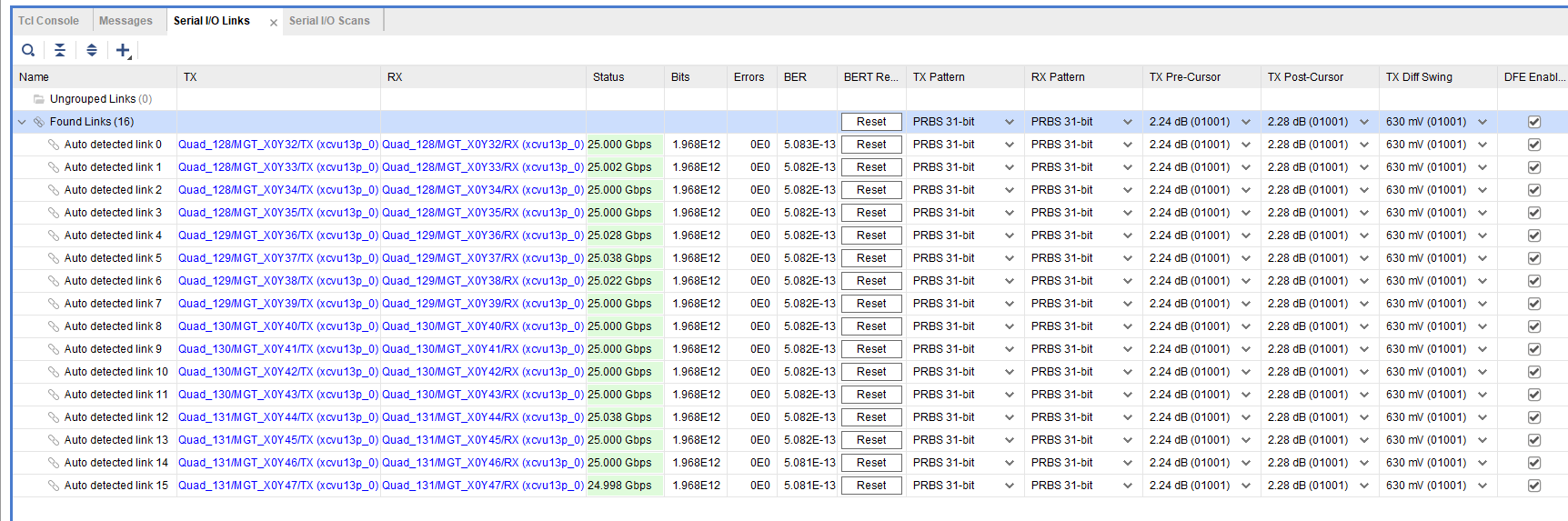

IBERT测试

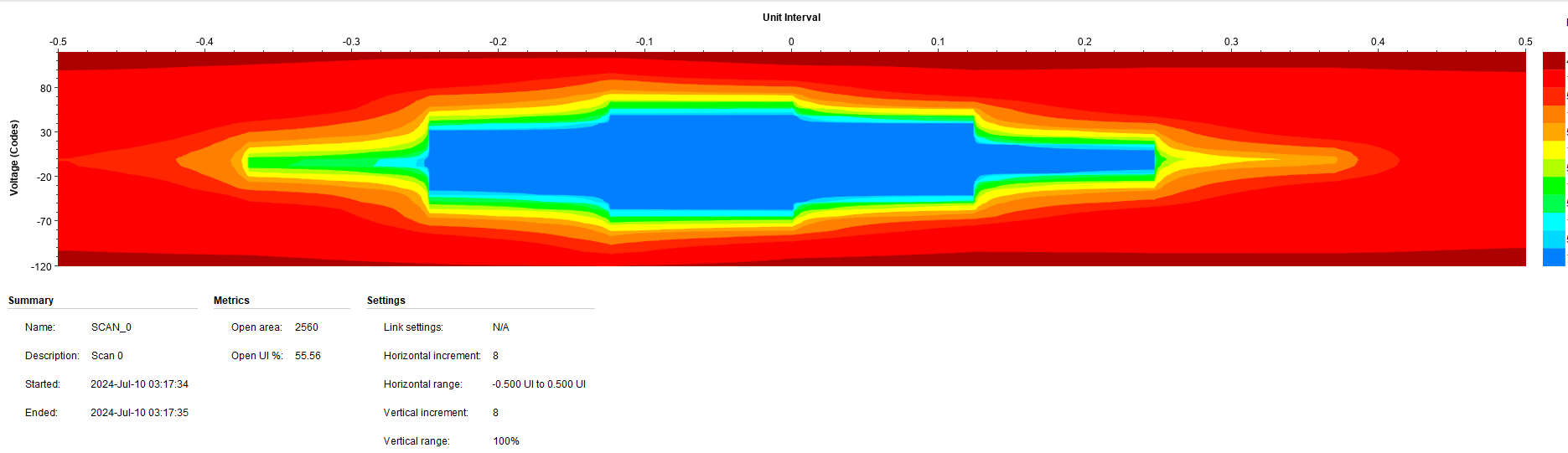

眼图

技术指标

☆FPGA型号：XCVU13P-2FHGB2104I。

☆FMC_A:FMC+(Vita 57.4)接口,支持24个LANE，LA和HA全部支持，SERDES线速率可以达到25Gsps。

☆FMC_B:FMC+(Vita 57.4)接口,支持16个LANE，LA全部支持，SERDES线速率可以达到25Gsps。

☆FMC_C:FMC+(Vita 57.4)接口,支持16个LANE，LA全部支持，SERDES线速率可以达到25Gsps。

☆FMC_D:FMC HPC(Vita 57.1)接口,支持8个LANE，LA全部支持，SERDES线速率可以达到25Gsps。

☆FMC_E:FMC HPC(Vita 57.1)接口,支持8个LANE，LA全部支持，SERDES线速率可以达到25Gsps。

☆一个QSFP28(100G)光纤口。

☆一个千兆网接口。

☆一组64位DDR4，芯片型号为MT40A1G16KNR-075:E，总容量为8GB。

☆两个1Gb的QSPI FLASH,芯片型号为MT25QU01GBBB8E12-0SIT。

☆1个MICRO USB转串口。

☆1个MIMINI USB接口，用于FPGA JTAG。

☆8个SMA，用于时钟或GPIO。

☆12个扩展GPIO。

☆8对LVDS。

☆板卡尺寸:220mm x 150mm。
