ZU901-基于XILINX ZU9EG的高性能FMC+载板

板卡介绍

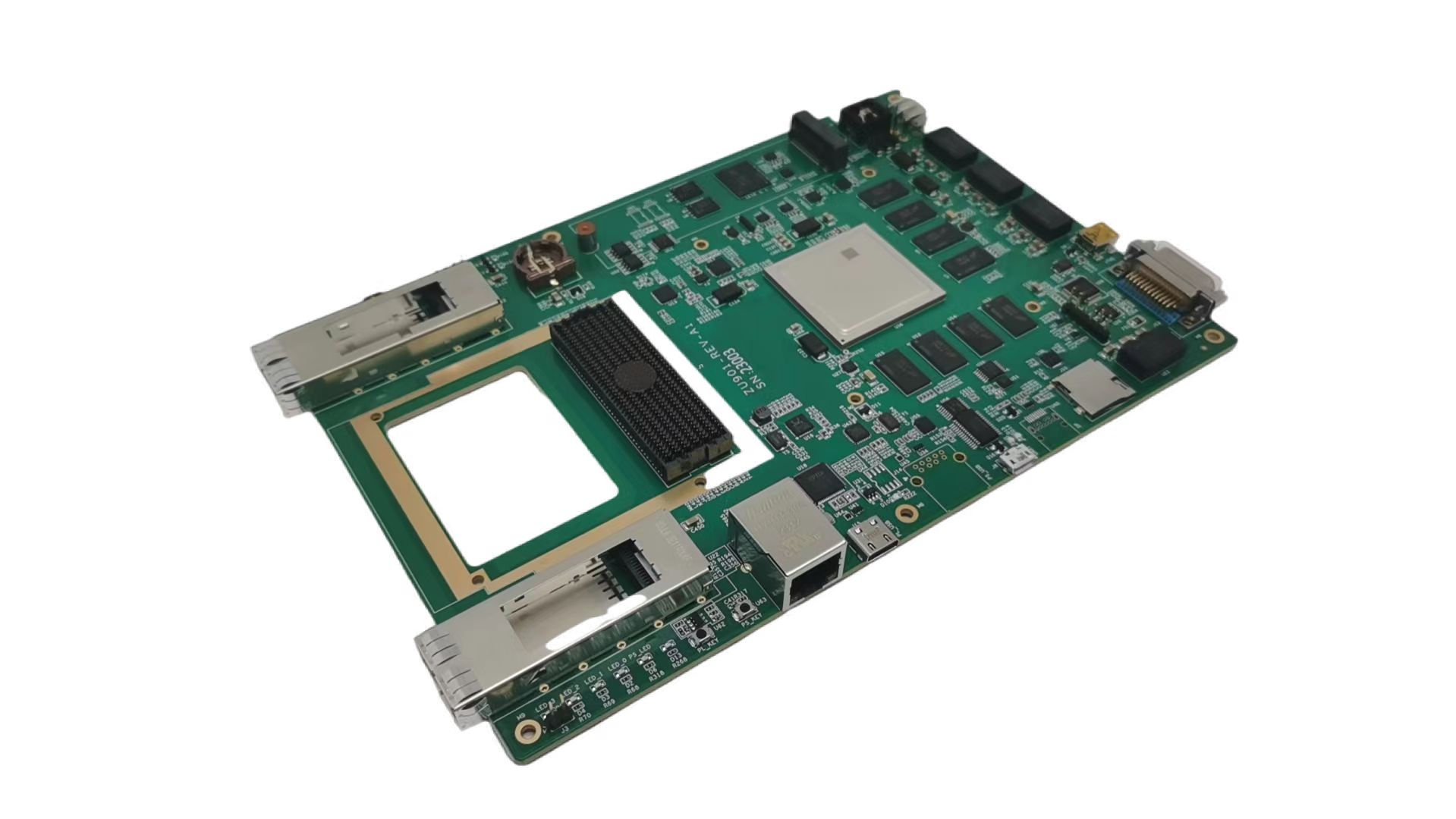

ZU901是一款基于XILINX Zynq UltraScale+ MPSoCs系列，芯片型号为ZU9EG-2FFVB1156的一款高性能FMC+载板。该芯片将四核ARM Cortex-A53和FPGA可编程逻辑集成在一颗芯片上。该板卡为用户提供了丰富的外设接口。

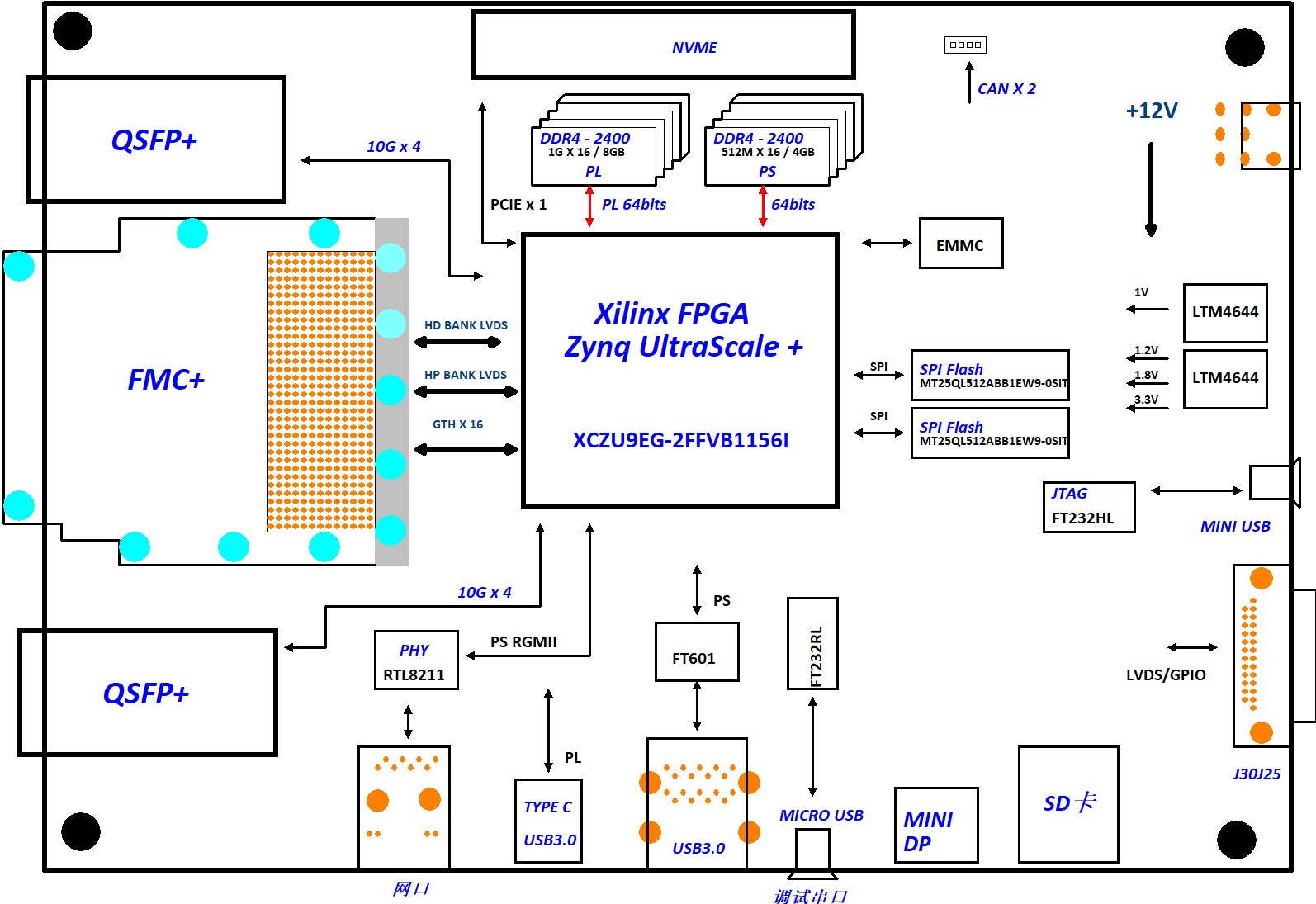

原理框图

技术指标

PL接口：

☆一个FMC+接口。

☆2个QSFP+光纤接口。

☆一组64位DDR4，芯片型号为MT40A1G16KNR-075:E，总容量为8GB,带宽大于16GB/S。

☆一个USB3.0接口，连接器为TYPE C，接口芯片为FT601Q。

☆J30J扩展IO接口，型号为J30J-25ZKW-J。9对差分或18个单端，引自BANK44,BANK电压可以灵活设置修改。

PS接口：

☆一组64位DDR4，芯片型号为MT40A512M16LY-062E ITE，总容量为4GB。

☆两个512Mb的QSPI FLASH,芯片型号为MT25QL512ABB1EW9-0SIT。

☆2个CAN总线接口，接口芯片为SN65HVD230。

☆一个USB3.0接口。

☆一个千兆以太网接口。

☆一个M.2 SSD接口。

☆一片8GB的EMMC存储芯片。

☆一路mini DP接口。

☆一个调试串口，连接器为MICRO USB。

☆一个JTAG接口，连接器为MINI USB。
