PCIE901-基于XCKU060的PCIE3.0 X 8光纤卡

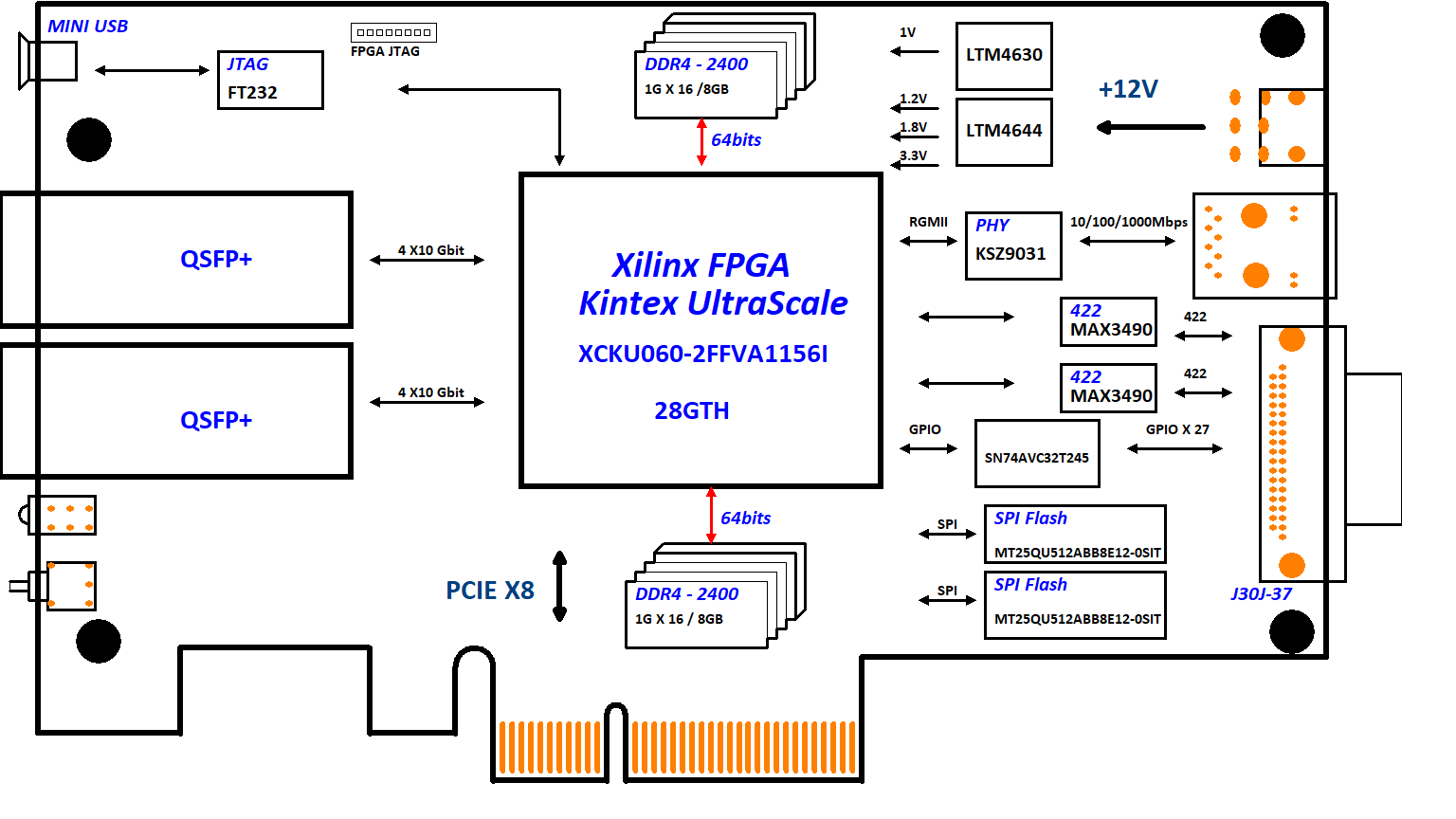

一，  框图

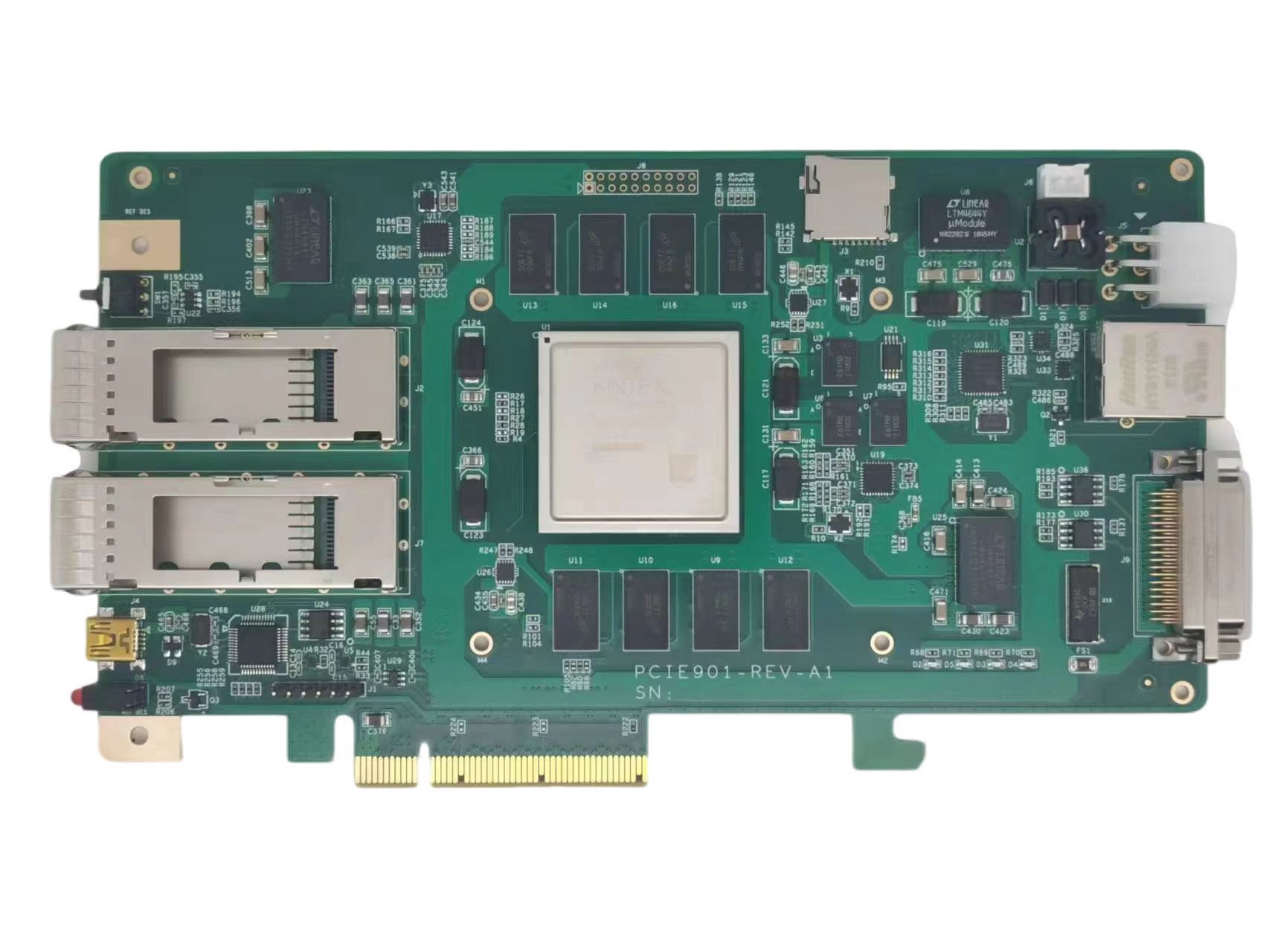

二，  产片图片

三，  技术指标

硬件指标：

※ FPGA型号：XILINX XCKU060-2FFVA1156I

※ DDR4型号：MT40A1G16WBU-083E

※ DDR4容量与带宽：每组DDR4容量为8GB,每组带宽16GB/S

※ PCIE接口：PCI Express Gen 3 x 8

※ DMA支持：支持XDMA

※ 光纤：两个QSGFP+,4 x 10Gsps

※ 网口：一个千兆以太网口

※ 1个J30J接口：2路RS422,27路GPIO,电平为3.3V LVTTL.

※ 前面板MINI USB接口：用于JTAG下载调试

※ 前面板具有复位按键和LED指示

※ 软件指标：

※ DMA上行速率：大于4GB/S

※ DMA落盘速率：大于2GB/S

※ 提供windows和linux下的驱动程序和测试例程
