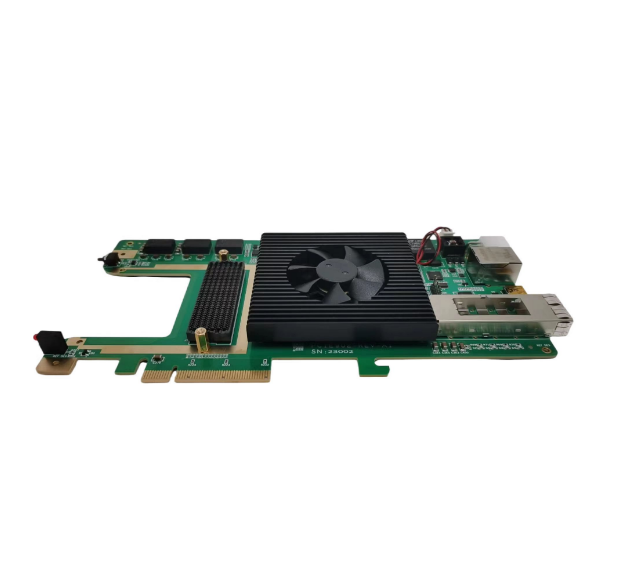

PCIE902-基于XCKU060的PCIE3.0高性能FMC+载板

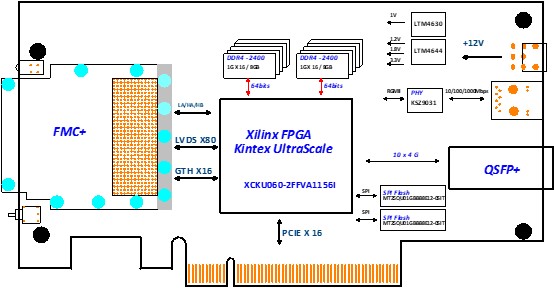

二， 框图

三， 技术指标

硬件指标：

※ FPGA型号：XILINX XCKU060-2FFVA1156I

※ DDR4型号：MT40A1G16WBU-083E

※ DDR4容量与带宽：单片容量2GB,带宽20GB/S

※ PCIE接口：PCI Express Gen 3 x 8

※ DMA支持：支持XDMA

※ 光纤：一个QSGFP+,4 x 10Gsps

※ 网口：一个千兆以太网口

※ FMC+（FMC）接口：FMC+(HPC)接口，符合VITA57.4规范，SERDES线速率可达15Gsps以上。也可以根据客户需求，焊接FMC连接器。

※ 前面板MINI USB接口：用于JTAG下载调试

※ 前面板具有复位按键和LED指示

※ 软件指标：

※ DMA上行速率：大于4GB/S

※ DMA落盘速率：大于2GB/S

※ 提供windows和linux下的驱动程序和测试例程
