基于龙芯2K1000的3U CPCI主板

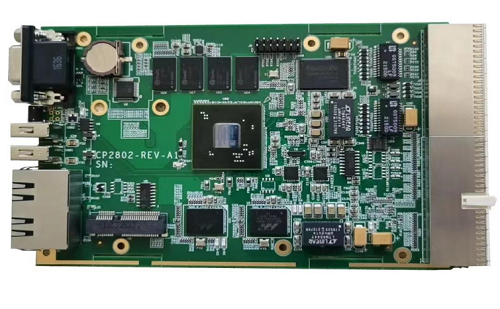

产品图片
技术信息
|
处理器与系统 |
|
|
CPU |
龙芯LS2K1000 |
|
内存 |
板载4片DDR3内存颗粒,总容量2GB |
|
BIOS |
龙芯PMON |
|
PICMG标准
|
PICMG 2.0 CompactPCI R3.0规范 |
|
PICMG 2.1 Hot Swap R2.0 |
|
|
PICMG 2.16 Packet Switch Backplane R1.0 |
|
|
扩展总线 |
支持32-bit，33/66MHz PCI设备，3.3V或5V IO电压 |
|
其它标准 |
后出线信号自定义 |
|
存储 |
|
|
SATA接口 |
板载MINI SATA或后出线SATA，通过电容跳选 |
|
I/O |
|
|
以太网 |
2个10/100/1000BASE-T以太网接口分别J1和J2引出； |
|
1个10/100/1000BASE-T以太网接口由前面板RJ45连接器引出，与后出线其中一个网口通过电阻跳选。 |
|
|
USB接口 |
2个USB2.0接口，前面板 |
|
2个USB2.0接口，后出线引出 |
|
|
VGA |
一个VGA接口，前面板。同时引出到后出线，可以通过电阻跳选。 |
|
串口 |
COM1、COM2支持RS-232/422/485协议，COM1和COM2后出线 |
|
COM3支持RS-232/422/485协议，COM3由前面板RJ45连接器引出 |
|
|
电源 |
|
|
电源类型 |
+5V±5% |
|
功耗 |
8W |
|
机构与环境 |
|
|
|
-40℃～+75℃（宽温级） |
|
工作湿度 |
5%～90%，25℃无凝结 |
|
规格尺寸 |
3U 4HP，导冷和风冷两种结构形式 |
|
160mm×100mm（长×宽） |
|
|
操作系统 |
|
|
系统支持 |
Linux VxWorks 6.8/6.9 |
|
国产化 |
|
|
支持三种BOM |
BOM支持三种类型，进口元器件，国产工业级器件，国产普军级器件 |

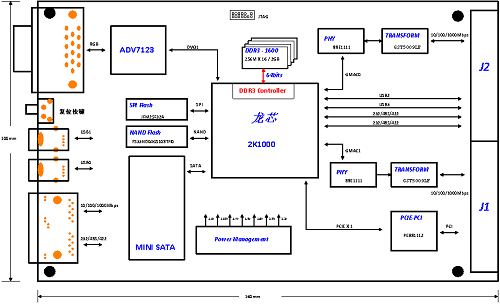

电路框图
接口
CPCIJ1连接器管脚定义
表1CPCI J1连接器管脚定义
|
Pin |
A |
B |
C |
D |
E |
F |
J1 |
|
1 |
+5V |
NC |
LAN2_TX2+ |
+12V |
+5V |
GND |
|
|
2 |
NC |
+5V |
LAN2_TX2- |
LAN2_TX3+ |
LAN2_TX3- |
GND |
|
|
3 |
INTA# |
INTB# |
INTC# |
+5V |
INTD# |
GND |
|
|
4 |
SYS_RESET# |
GND |
V(I/O) |
LAN2_TX1+ |
LAN2_TX1- |
GND |
|
|
5 |
LAN2_TX0+ |
LAN2_TX0- |
RST# |
GND |
GNT0# |
GND |
|
|
6 |
REQ0# |
GND |
NC |
CLK0 |
AD31 |
GND |
|
|
7 |
AD30 |
AD29 |
AD28 |
GND |
AD27 |
GND |
|
|
8 |
AD26 |
GND |
V(I/O) |
AD25 |
AD24 |
GND |
|
|
9 |
C/BE3# |
GND |
AD23 |
GND |
AD22 |
GND |
|
|
10 |
AD21 |
GND |
NC |
AD20 |
AD19 |
GND |
|
|
11 |
AD18 |
AD17 |
AD16 |
GND |
C/BE2# |
GND |
|
|
12 |
-- |
||||||
|
13 |
|||||||
|
14 |
|||||||
|
15 |
NC |
FRAME# |
IRDY# |
GND |
TRDY# |
GND |
|
|
16 |
DEVSEL# |
GND |
V(I/O) |
STOP# |
LOCK# |
GND |
|
|
17 |
NC |
NC |
NC |
GND |
PERR# |
GND |
|
|
18 |
SERR# |
GND |
NC |
PAR |
C/BE1 |
GND |
|
|
19 |
NC |
AD15 |
AD14 |
GND |
AD13 |
GND |
|
|
20 |
AD12 |
GND |
V(I/O) |
AD11 |
AD10 |
GND |
|
|
21 |
NC |
AD9 |
|||||
