FMC194子卡-基于AD9166的单通道12Gsps DAC子卡

板卡介绍

FMC194是一款基于ADI芯片AD9166BPZ设计的一款高性能16位DAC子卡,DAC的有效更新速率在某些模式下高达12Gsps，频率范围从直流到9GHz，时钟芯片为ADF4377和HMC7044。FMC166支持JESD204B传输协议，直接至RF的信号发生器。在提供出色性能的同时，极大地简化了传统信号发生器的电路设计。

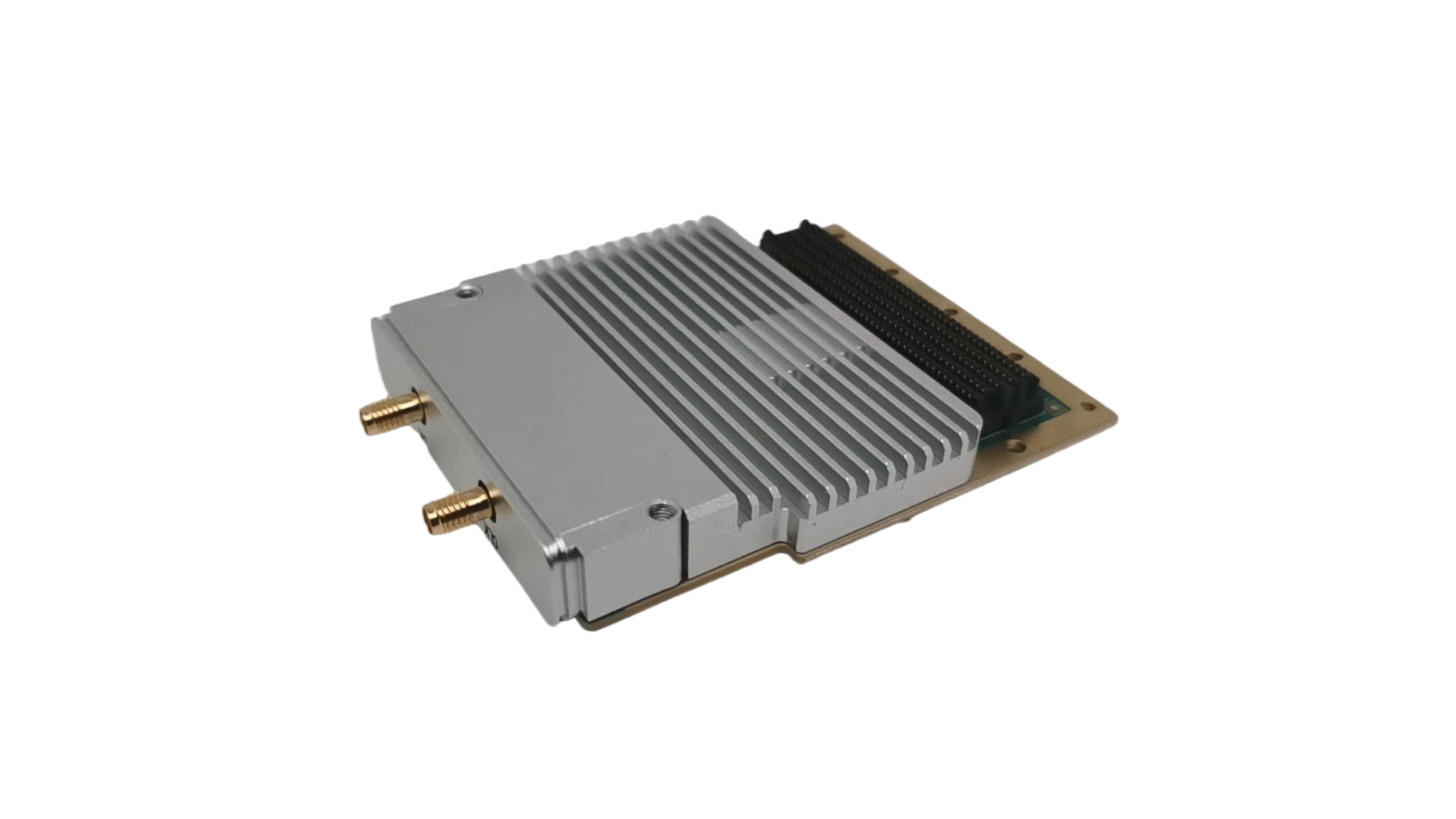

板卡照片

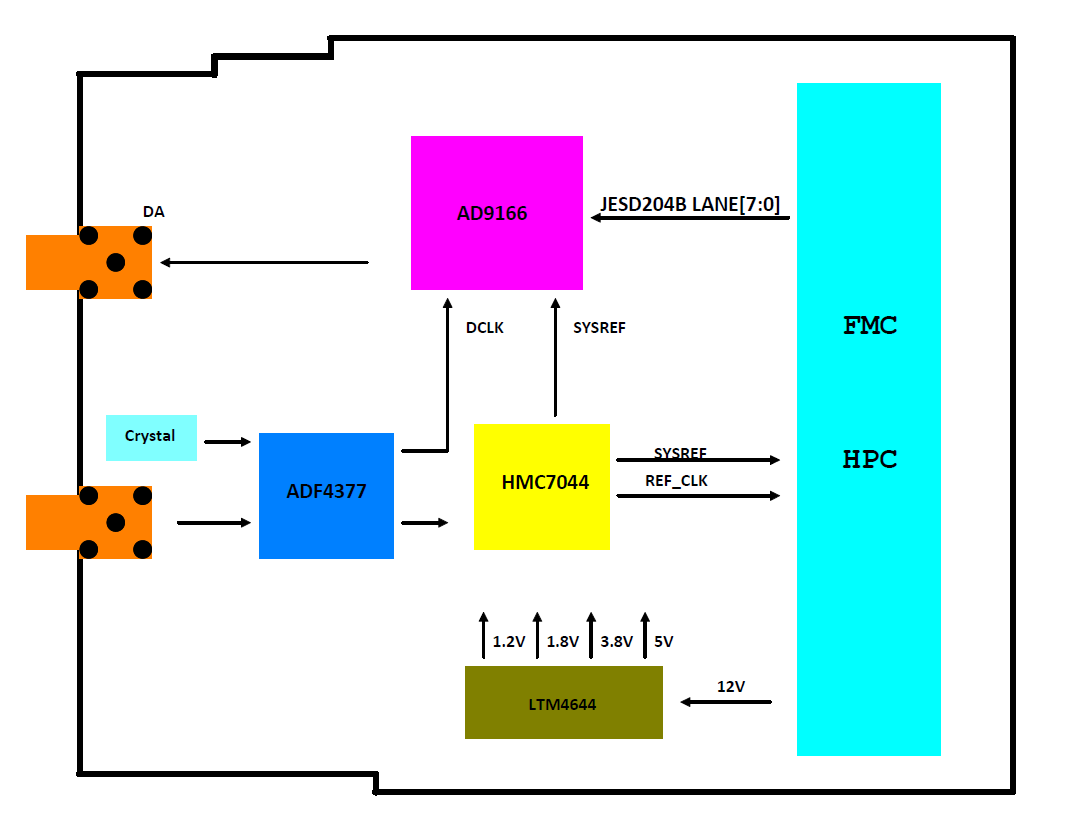

原理框图

技术指标

DAC性能指标：

☆DAC型号：AD9166BBPZ。

☆分辨率：16bits。

☆DAC更新速率：12GSPS。

☆直流耦合输出。

☆直流至4.5GHz（不归零NRZ模式）。

☆直流至9GHz（2倍NRZ模式）。

☆1GHz至8GHz（混合模式）。

☆旁通插值2X、3X、4X、6X、8X、12X、16X、24X。

☆输出功率：4.3dBm。

☆数据传输：8个LANE JESD204B。

时钟性能指标：

☆DLCK时钟由ADF4377产生。

☆时钟芯片型号：HMC7044

☆支持板载时钟/外部时钟

其他：

☆连接器： 2个SSMA。

☆标准FMC子卡，符合VITA57.1规范。

☆典型功耗：8W。

☆板卡尺寸：84.1mm X 69mm。

☆工作温度：-40℃～+85℃。

实际测试

          频谱仪测试FMC194输出1G信号波形

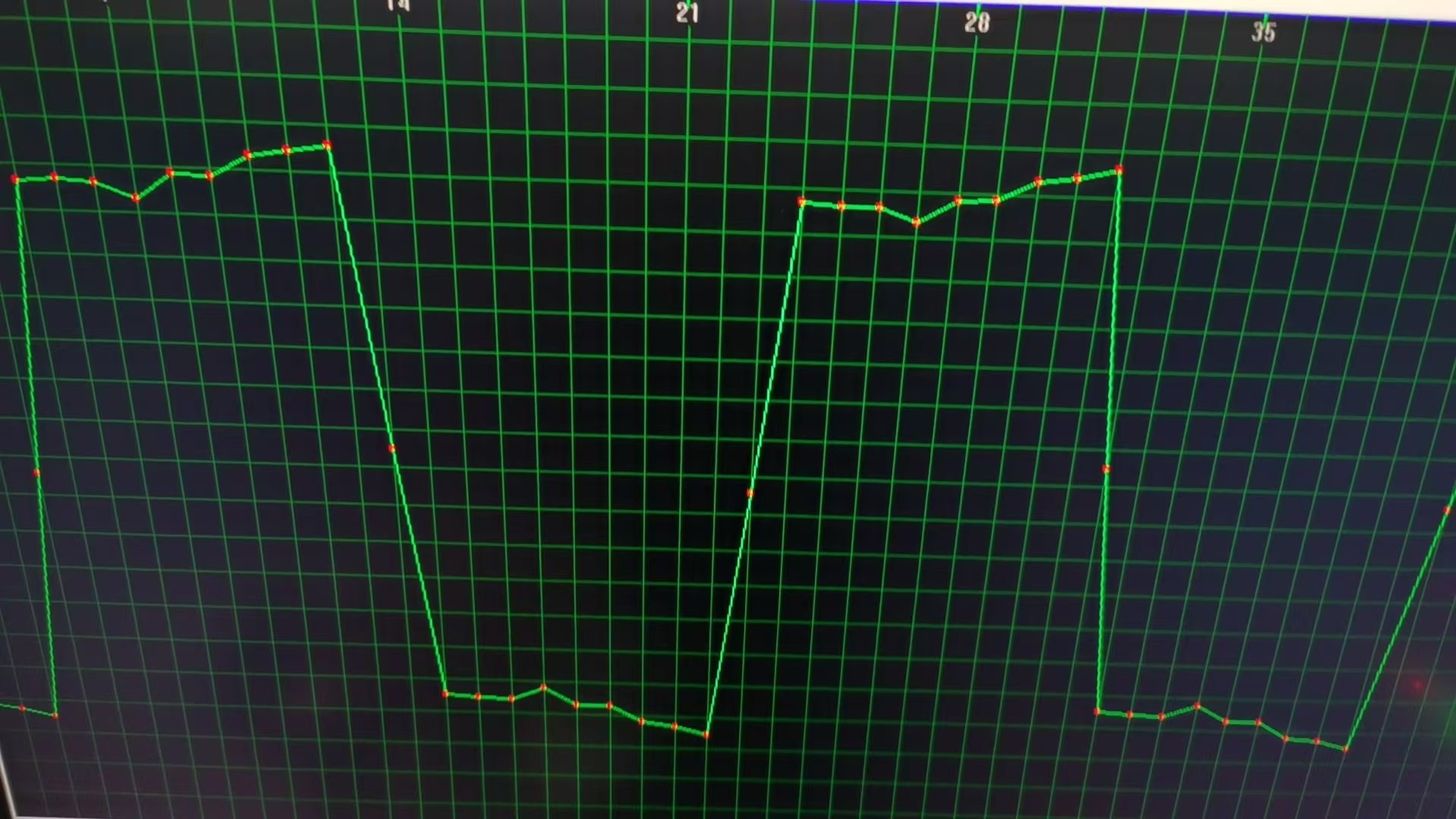

   FMC194输出500MHz方波，由科恒盛远FMC200(10Gsps AD卡)采集后，通过光纤上传的原始数据波形。

         FMC194输出500MHz方波（FMC200采集）
