FMC193-双通道3.2GspsAD或单通道6.4GspsAD FMC子卡

板卡介绍

    FMC193子卡集成双通道3.2Gsps采样率或单通道6.4Gsps采样率AD。板载时钟芯片HMC7044，可以提供JESD204B所需要的各种时钟。具有同步/触发功能，模拟信号采用SSMA射频连接器输入和输出。标准FMC子卡，符合VITA57.1规范。板卡可广泛应用于通信，雷达，仪表和自动测试设备，工业自动化等领域。

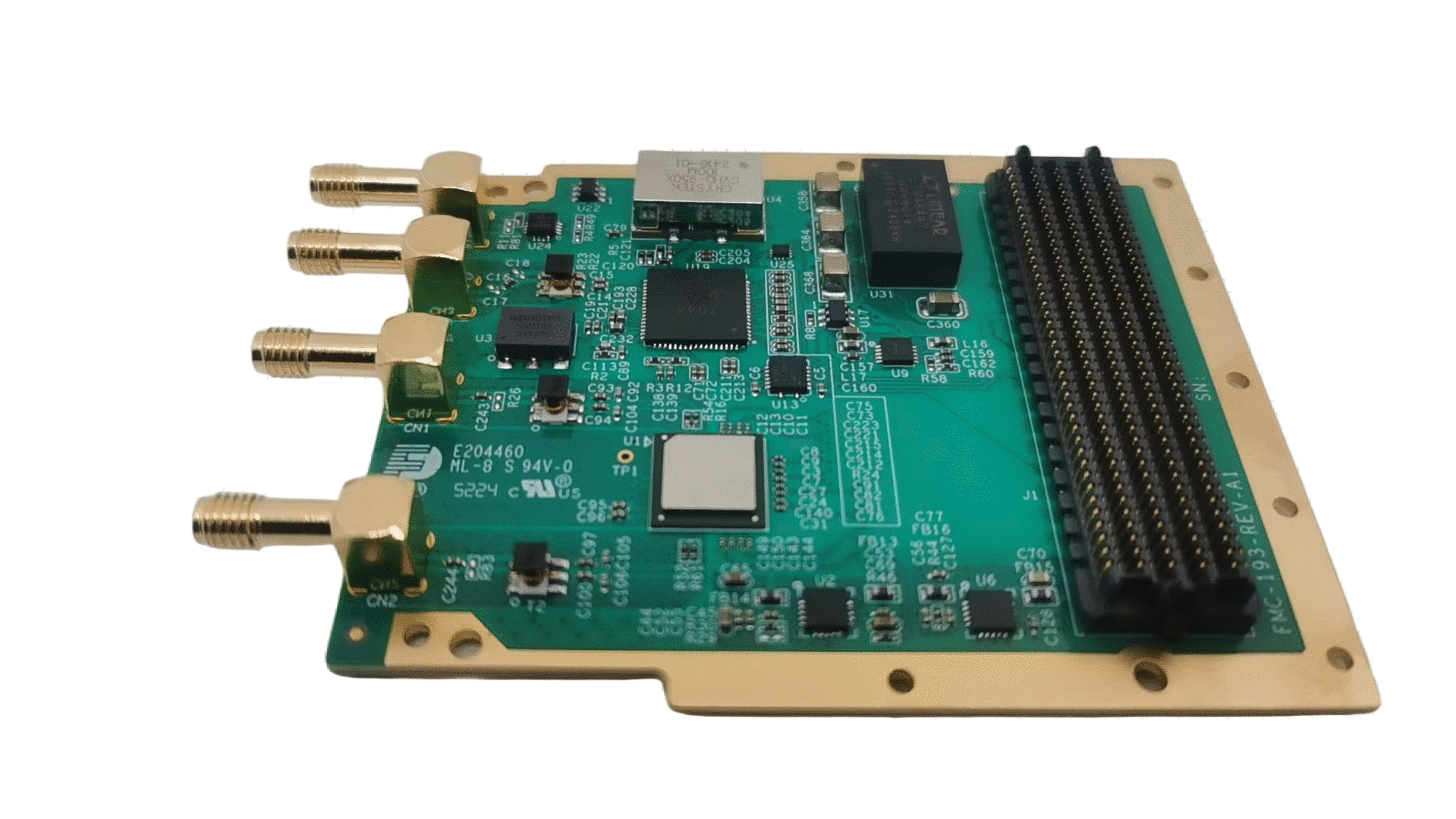

板卡照片

原理框图

技术指标

ADC性能指标：

☆ADC型号:ADC12DJ3200。

☆双通道3.2GSPS采样率或单通道6.4GSPS采样率。

☆分辨率：12位。

☆可为频率捷变系统提供I波段S波段C波段和X波段的直接RF采样。

☆数据传输：8个LANE JESD204C。

☆Serdes支持高达12.8Gbps的线速率。

☆本底噪声（-20 dBfs，Vfs = 1.0 Vpp-diff）：双通道模式：-151.8 dBfs / Hz，单通道模式：-154.4 dBfs / Hz

☆模拟输入带宽（-3 dB）：8.0 Ghz。

☆满量程输入电压（vfs，默认值）：0.8 Vpp。

☆可选的数字下变频器（ddc）：4x和8x复数抽取。

时钟性能指标：

☆时钟芯片型号：HMC7044。

☆板载温补晶振。

☆支持板载时钟/外部时钟,软件可选择

其他：

☆连接器：4个SSMA接口。

☆标准FMC子卡，符合VITA57.1规范。

☆HSPC高速连接器。

☆支持外触发或内触发。

☆板卡尺寸：84.1mm X 69mm。

☆工作温度：-40℃～+85℃。
