FMC166-基于JESD204B的8通道250Msps 16位ADC FMC子卡

板卡介绍

FMC166是一款基于JESD204B的8通道250Msps 16位同步ADC FMC子卡，具有16bit分辨率，最大采样速率达250Msps。时钟配置芯片为HMC7044，可由板载时钟提供参考，也可由外部时钟提供。AD芯片采用TI的ADS42JB69，具有低功耗和高动态性能，适合于多载波宽带通信应用，也适合应用在需要高采样率、高精度模数转换的场合。

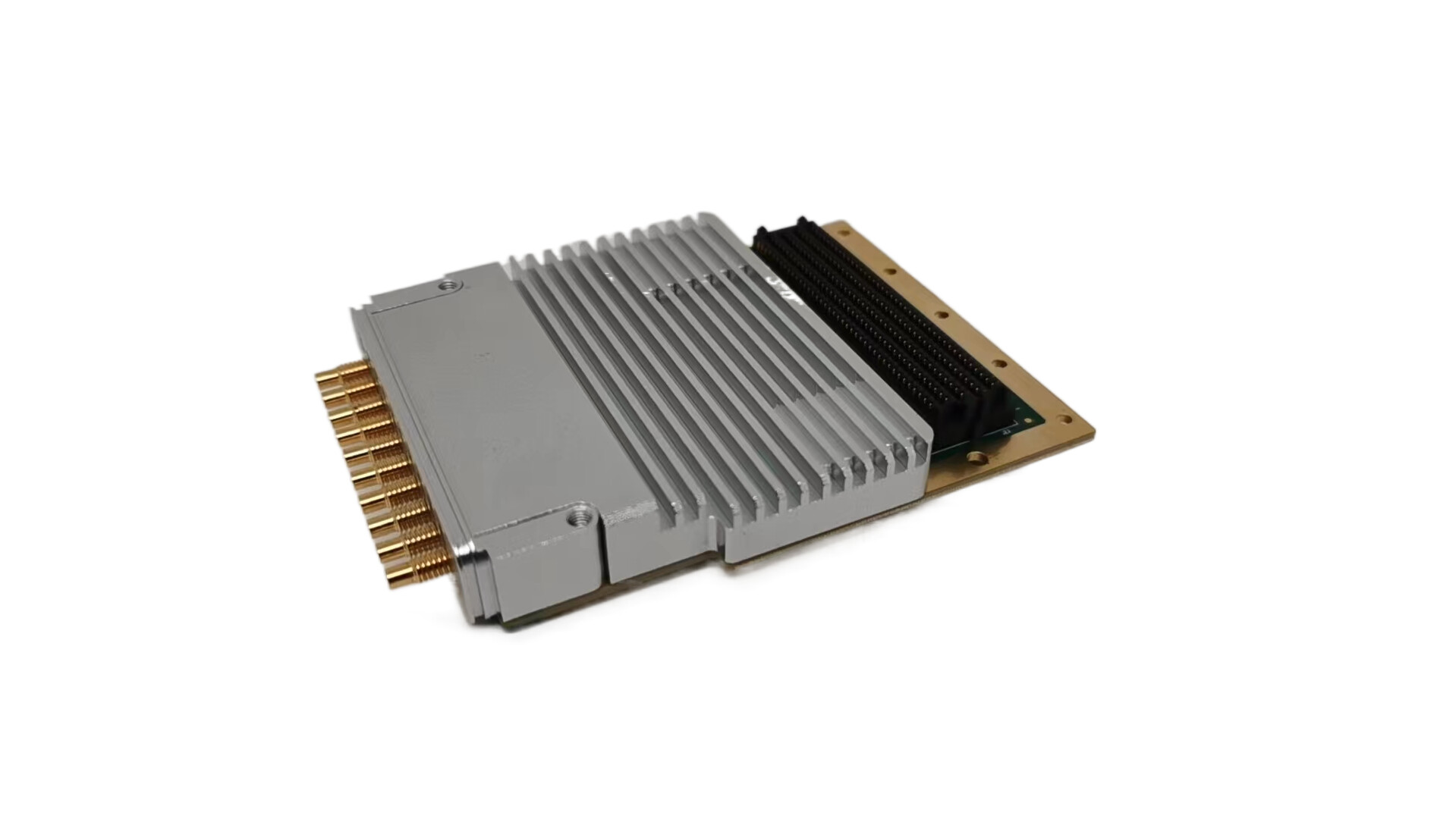

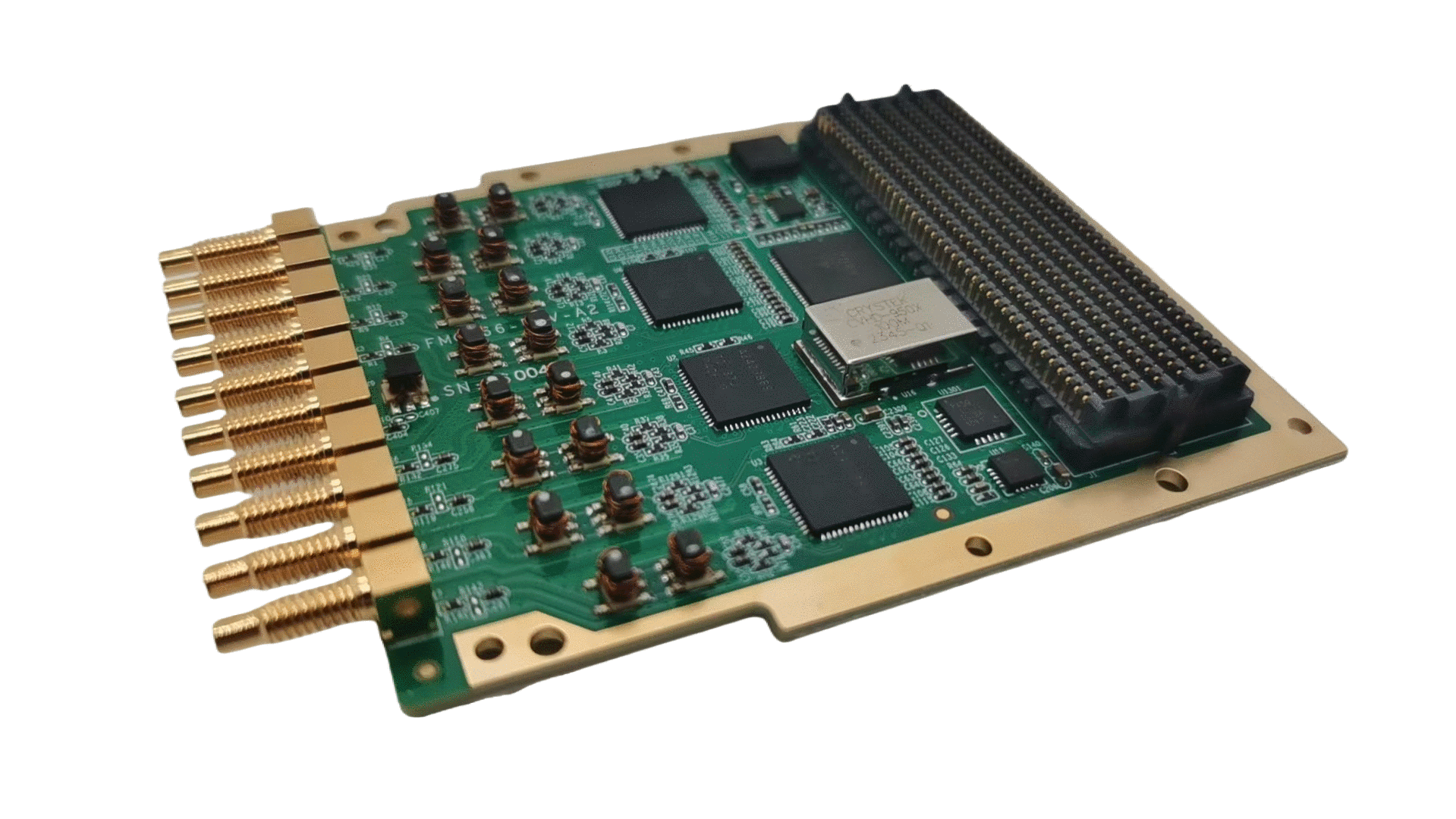

板卡照片

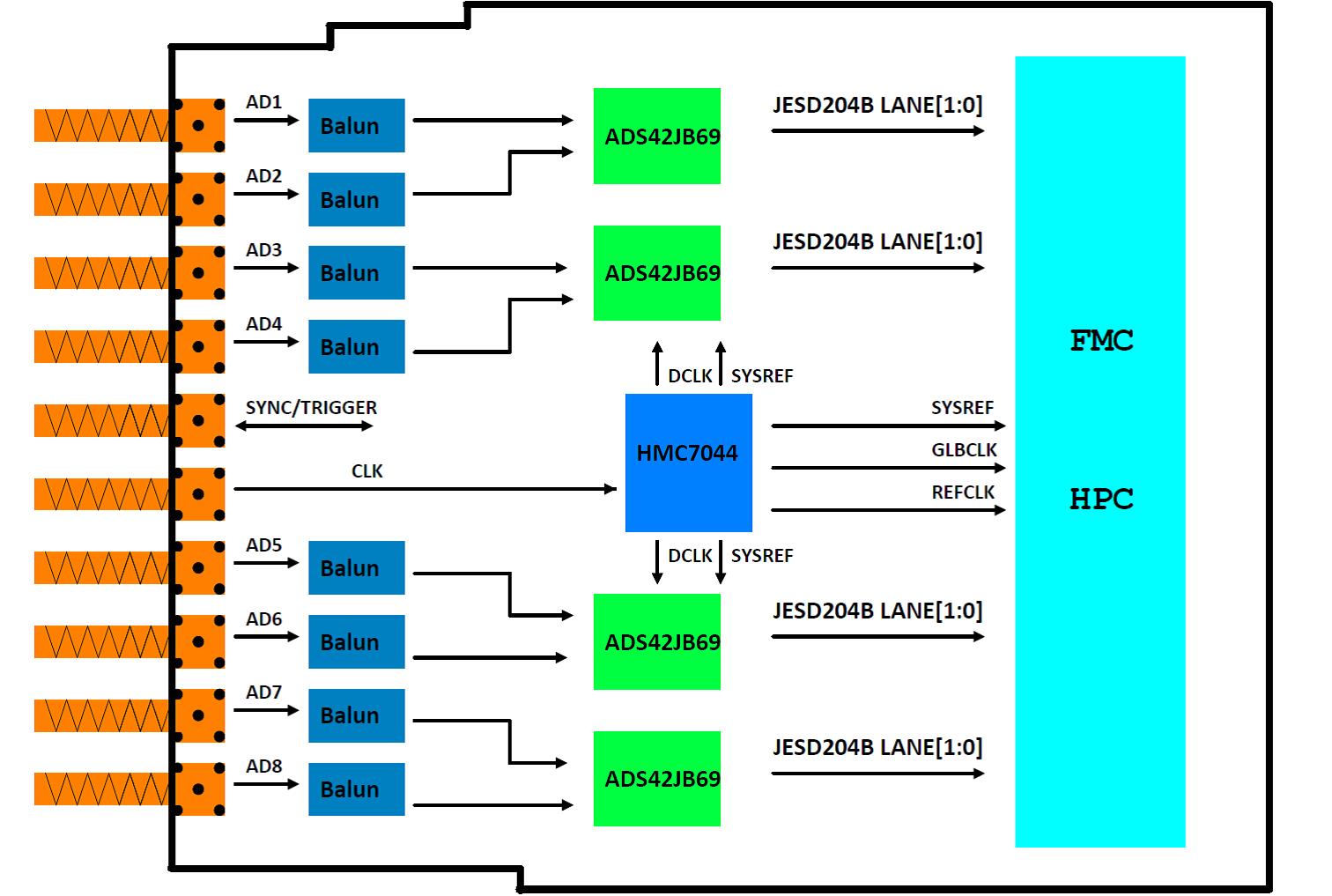

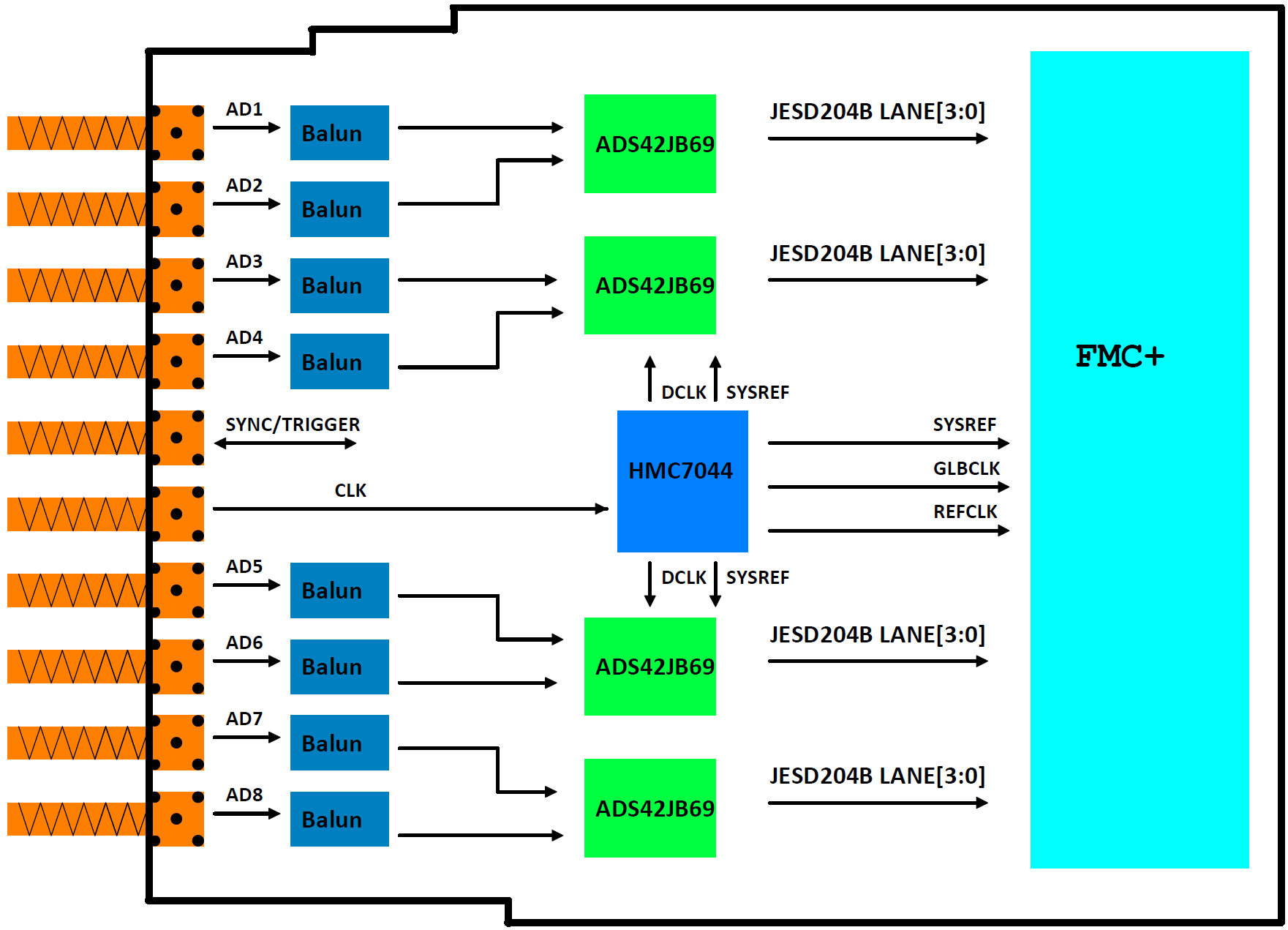

原理框图

技术指标

ADC性能指标：

☆ADC型号:ADS42JB69。

☆8通道16位分辨率，250MSPS采样率。

☆耦合方式：交流耦合。

☆封装尺寸：9mm x9mm QFN64。

☆SFDR@170MHz:85dBc。

☆SNR@170MHz:74.7dBFS。

☆ENOB@170MHz:12bits。

☆信号输入范围：2.5Vpp。

时钟性能指标：

☆时钟型号：HMC7044。

☆支持板载时钟/外部时钟,软件可选择

其他：

☆连接器：SSMC。

☆标准FMC子卡，符合VITA57.1规范。

☆支持外触发或内触发。

☆板卡尺寸：84.1mm X 69mm。

☆典型功耗：9W。

☆工作温度：-40℃～+85℃。
