FMC191-低功耗双通道AD9680 1GspsAD双通道AD9152 2.25GspsDA

板卡介绍

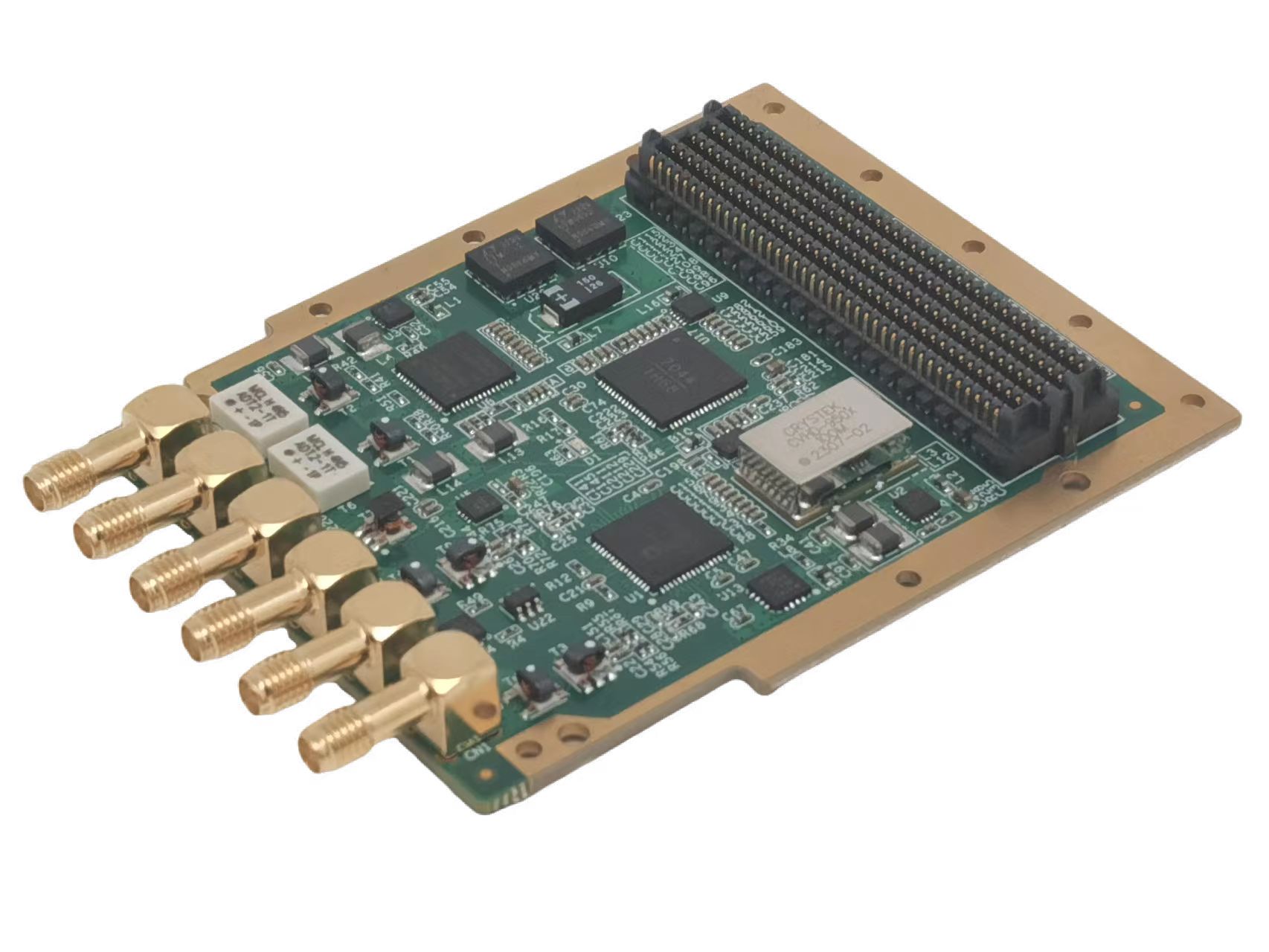

FMC191子卡集成AD芯片型号为AD9680,2路ADC,14位，1Gsps采样频率。可实现80dBC无杂散动态范围(SFDR)性能和61.4dBFS信噪比（SNR）,单通道最大功耗为1.65W。DAC型号是AD9152,2路DAC通道，16位，最高更新速率为2.25Gsps。时钟芯片为HMC7044,具有低抖动，多路时钟分配功能。

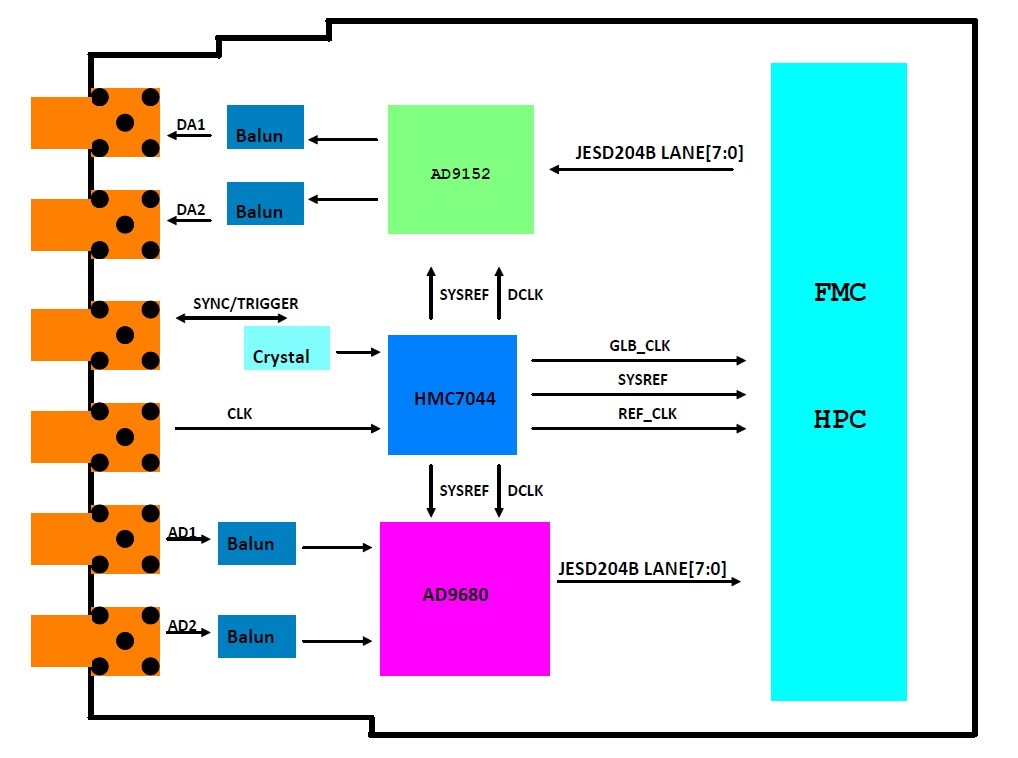

原理框图

技术指标

ADC性能指标：

☆ADC型号:AD9680。

☆2通道14位分辨率，最大1.25GSPS采样率。

☆模拟输入带宽：2GHZ全功率带宽。

☆信号输入范围：1.7vpp。

☆SFDR:85dBFS(340MHz),80dBFS(1GHz)。

☆SNR: 63 dBFS (340MHz), 61.4dBFS (1GHz)。

☆ENOB：10.8 bits at 10MHz。

DAC性能指标：

☆DAC型号:AD9152。

☆2通道16位分辨率，最大2.25GSPS采样率。

☆数字反sinc滤波器和可编程FIR滤波器。

☆SFDR:72dBc(150MHz IF,-6Dbfs)。

☆可选的1x,2x,4x,8x插值滤波器。

时钟性能指标：

☆时钟型号：HMC7044。

其他：

☆标准FMC子卡，符合VITA57.1规范。

☆板卡尺寸：84.1mm X 69mm。

☆工作温度：-40℃～+85℃。
