FMC162-基于JESD204B的2路1Gsps AD 2路1.25Gsps DA FMC子卡

板卡介绍

    FMC162子卡集成2通道1Gsps采样率，16位AD，2通道1.25Gsps 16位DA。板载时钟芯片HMC7044，可以提供JESD204B所需要的各种时钟。具有同步/触发功能，模拟信号采用SSMC射频连接器输入和输出。板卡可广泛应用于通信多载波，雷达与智能天线，测试与测量，软件无线电等。

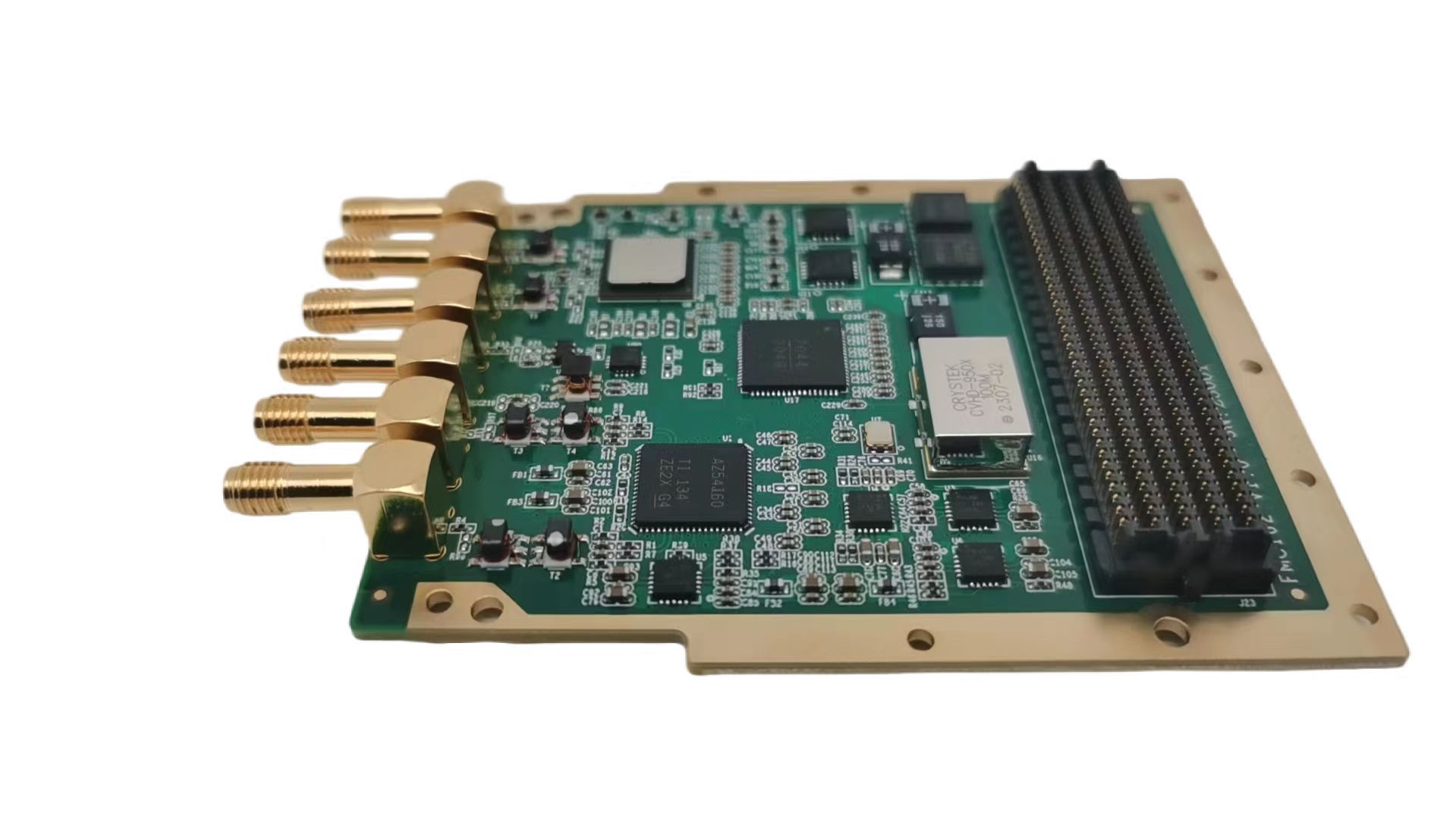

板卡照片

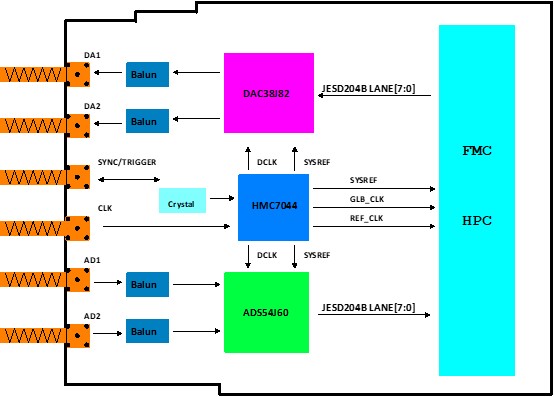

原理框图

技术指标

ADC性能指标：

☆ADC型号:ADS54J60（兼容ADS54J69）；

☆2通道16位分辨率，1GSPS采样率；

☆噪底：-159Dbfs/HZ；

☆模拟输入带宽（3dB）：1.2GHZ；

☆100dBc 通道隔离度/串扰（@170MHz）；

☆数据传输：8个LANE JESD204B；

DAC性能指标：

☆DAC型号：DAC38J82；

☆分辨率：16bits；

☆最大采样率：2.5GSPS；

☆模拟带宽(-3dB)：4.5MHz-2GHz；

☆耦合方式：交流耦合；

☆数据传输：8个LANE JESD204B；

☆最大输入数据速率：1.23GSPS；

时钟性能指标：

☆时钟型号：HMC7044；

☆支持板载时钟/外部时钟,软件可选择；

其他：

☆连接器：SSMC；

☆标准FMC子卡，符合VITA57.1规范；

☆支持外触发或内触发；

☆板卡尺寸：84.1mm X 69mm；

☆工作温度：-40℃～+85℃；
