FMC165-双通道AD9208 14位 3GspsAD FMC子卡板卡介绍

FMC165子卡采用的AD9208是一款低功耗，高带宽，16位3Gsps ADC,支持JESD204B高速串行接口，数据传输速率高达15Gbps。AD9208（兼容AD9689）以超低功耗在宽输入频率范围内提供出色的无杂散动态范围。板载时钟芯片为HMC7044，支持外时钟和板载时钟模式。主要应用于电子测试与测量系统，相控阵雷达和电子战等场合。

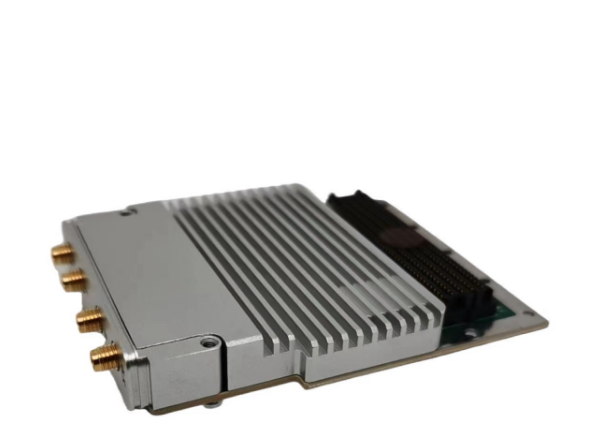

板卡照片

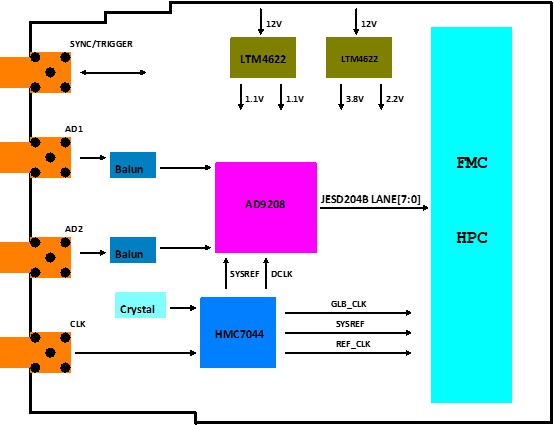

原理框图

技术指标

ADC性能指标：

☆ADC型号:AD9208(兼容AD9689)。

☆2通道14位分辨率，3GSPS采样率。

☆输入阻抗：50欧。

☆全功率带宽：9GHz。

☆100dBc 通道隔离度/串扰（@170MHz）。

☆数据传输：8个LANE JESD204B。

时钟性能指标：

☆时钟型号：HMC7044。

☆支持板载时钟/外部时钟,软件可选择

其他：

☆连接器：4个MCX接口。

☆标准FMC子卡，符合VITA57.1规范。

☆支持外触发或内触发。

☆板卡尺寸：84.1mm X 69mm。

☆工作温度：-40℃～+85℃。
