FMC164-基于JESD204B的4路1Gsps AD 4路1.25Gsps DA FMC子卡

板卡介绍

    FMC164子卡集成4通道1Gsps采样率，16位AD，4通道1.25Gsps 16位DA。板载时钟芯片HMC7044，可以提供JESD204B所需要的各种时钟。具有同步/触发功能，模拟信号采用SSMC射频连接器输入和输出。板卡可广泛应用于通信多载波，雷达与智能天线，测试与测量，软件无线电等。

板卡照片

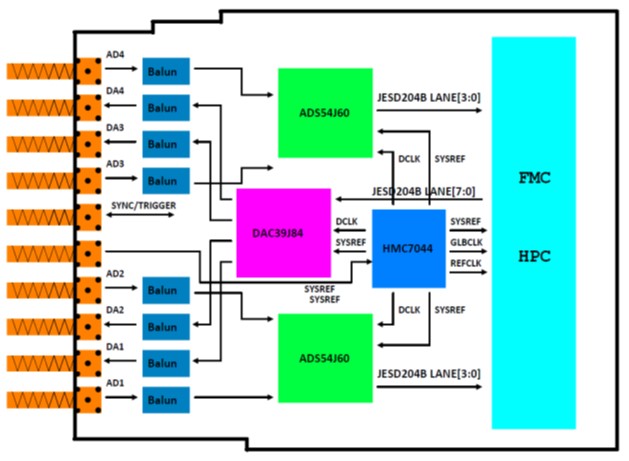

原理框图

技术指标

ADC性能指标：

☆ADC型号:ADS54J60。

☆4通道16位分辨率，1GSPS采样率。

☆噪底：-159Dbfs/HZ。

☆模拟输入带宽（3dB）：1.2GHZ。

☆100dBc 通道隔离度/串扰（@170MHz）。

☆数据传输：8个LANE JESD204B。

DAC性能指标：

☆DAC型号：DAC39J84。

☆分辨率：16bits。

☆******采样率：2.8GSPS。

☆通道数：4。

☆耦合方式：交流耦合。

☆数据传输：8个LANE JESD204B。

☆******输入数据速率：1.25GSPS。

时钟性能指标：

☆时钟型号：HMC7044。

☆支持板载时钟/外部时钟,软件可选择

其他：

☆连接器：10个SSMC接口。

☆标准FMC子卡，符合VITA57.1规范。

☆支持外触发或内触发。

☆板卡尺寸：84.1mm X 69mm。

☆工作温度：-40℃～+85℃。
