FMC190-基于JESD204B的2路3Gsps AD 2路12.8Gsps DA FMC子卡

板卡介绍

FMC190子卡集成2通道3Gsps采样率，14位AD，2通道12.8Gsps 16位DA。板载时钟芯片HMC7044，可以提供JESD204B所需要的各种时钟。具有同步/触发功能，模拟信号采用SSMC射频连接器输入和输出。板卡可广泛应用于无线通讯基础设施，多频段基站无线电，仪表和自动测试设备，雷达与干扰器等。

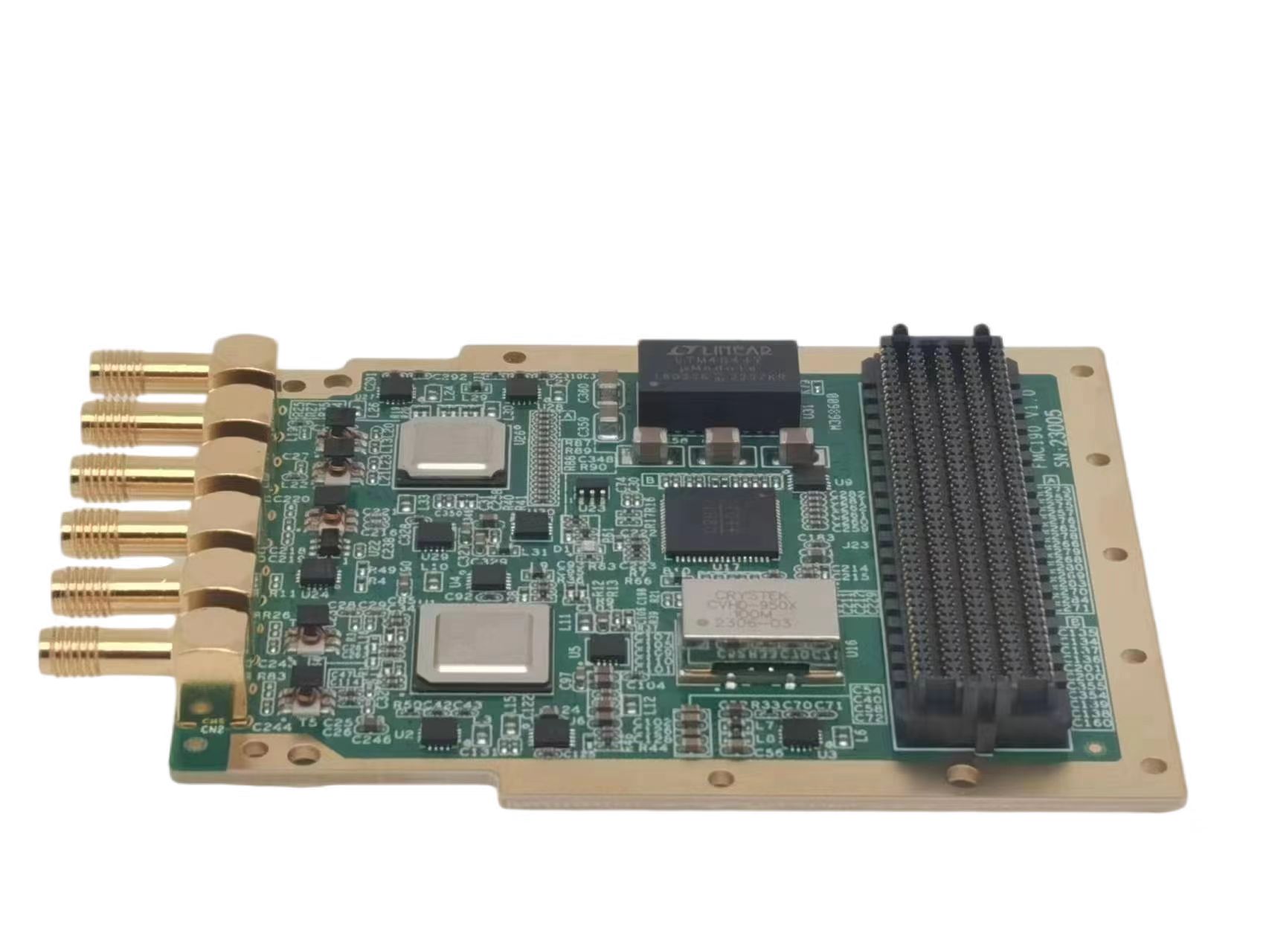

板卡照片

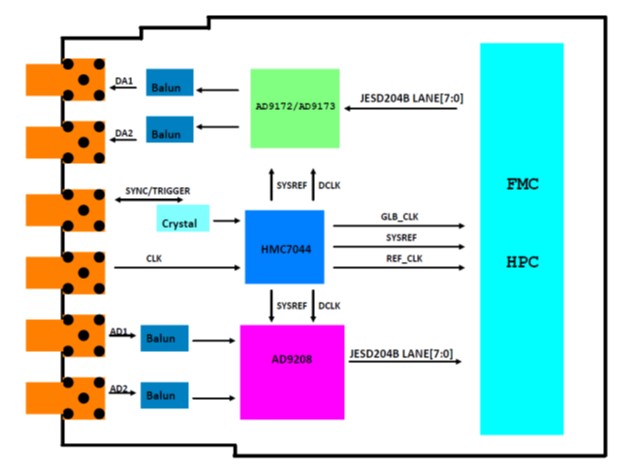

原理框图

技术指标

ADC性能指标：

☆ADC型号:ADS9208（兼容AD9689）。

☆2通道14位分辨率，3GSPS采样率。

☆全功率带宽：9GHz。

☆100dBc 通道隔离度/串扰（@170MHz）。

☆数据传输：8个LANE JESD204B。

DAC性能指标：

☆DAC型号：AD9172(兼容AD9173)。

☆分辨率：16bits。

☆最大采样率：12.8GSPS。

☆通道数：2。

☆特点：每个RF DAC具有3个可旁路复用数据输入通道。

☆数据传输：8个LANE JESD204B。

☆最大204B SERDES线速率：15.4Gsps。

时钟性能指标：

☆时钟型号：HMC7044。

☆支持板载时钟/外部时钟,软件可选择

其他：

☆连接器：6个SSMA接口。

☆标准FMC子卡，符合VITA57.1规范。

☆支持外触发或内触发。

☆板卡尺寸：84.1mm X 69mm。

☆工作温度：-40℃～+85℃。
