FMC161-单通道AD9164高速DAC FMC子卡

板卡介绍

FMC161子卡采用的AD9164是高性能16位DAC和DDS,DAC的有效更新速率在某些模式下高达12Gsps，频率范围从音频到6GHz。时钟芯片为ADF4355，可由电阻跳选为输入时钟由板外时钟还是板载时钟提供。FMC161支持JESD204B传输协议。主要应用于宽带通讯系统，DOCSIS 3.1电缆调制解调器终端系统（CMTS）,视频点播（VOD）,边沿正交幅度调制(EQAM),无线通信基础设施，W-CDMA,雷达和干扰发射器等场合。

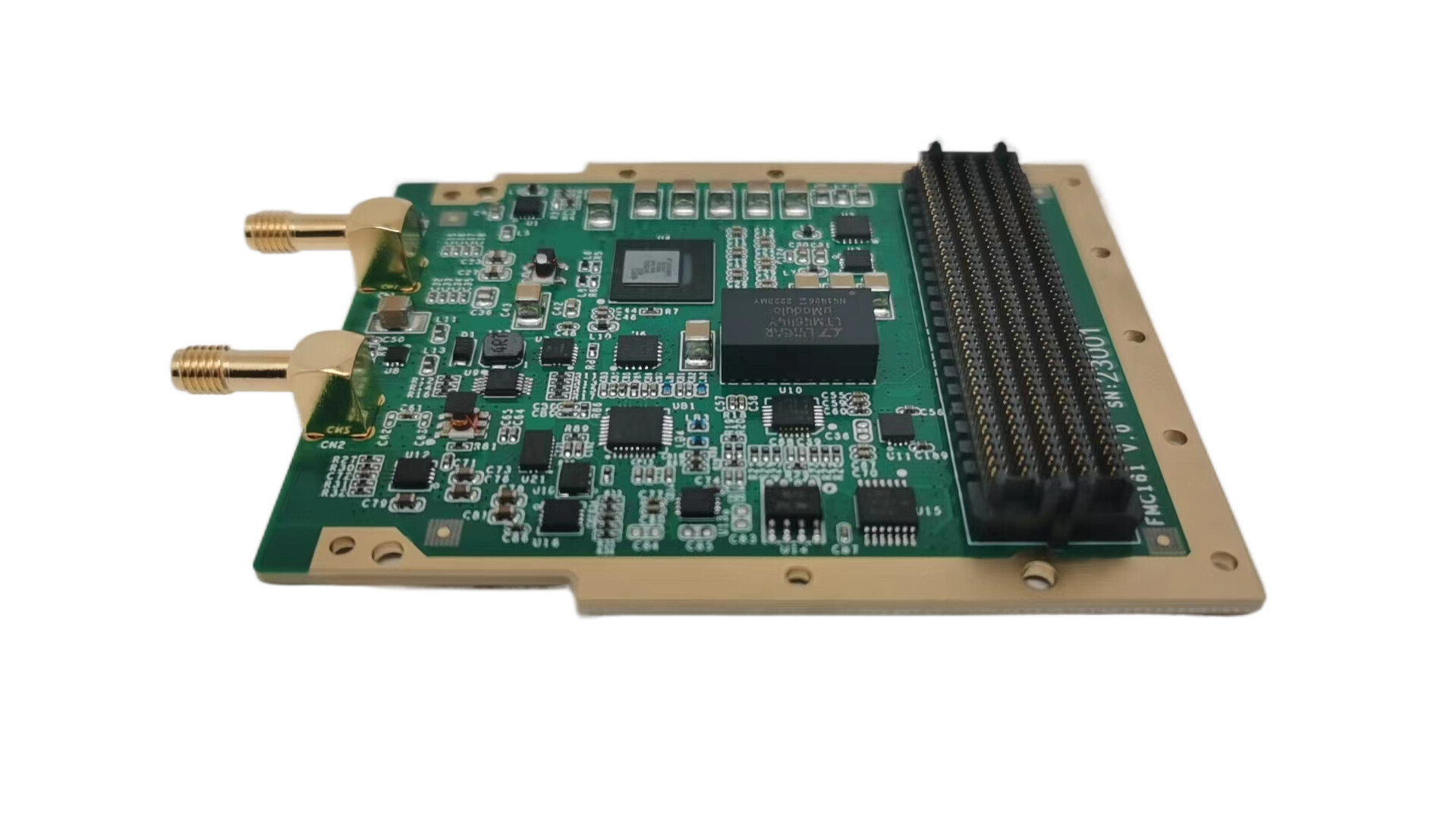

板卡照片

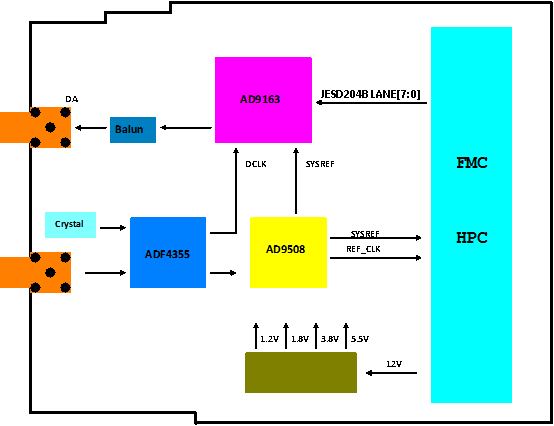

原理框图

技术指标

DAC性能指标：

☆DAC型号：AD9164(兼容AD9162,AD9163)。

☆分辨率：16bits。

☆DAC更新速率：12GSPS。

☆6GSPS直接RF频率合成。

☆支持快速跳频。

☆直流至3GHz（不归零NRZ模式）。

☆直流至6GHz（2倍NRZ模式）。

☆1.5GHz至7.5GHz（混合模式）。

☆可选插值6X、8X、12X、16X、24X。

☆数据传输：8个LANE JESD204B。

时钟性能指标：

☆DLCK时钟由ADF4355产生。

☆时钟芯片型号：AD9508

☆支持板载时钟/外部时钟,可跳线选择

其他：

☆连接器： MCX。

☆标准FMC子卡，符合VITA57.1规范。

☆典型功耗：5W。

☆板卡尺寸：84.1mm X 69mm。

☆工作温度：-40℃～+85℃。
